英制孔径定位销校准测量板

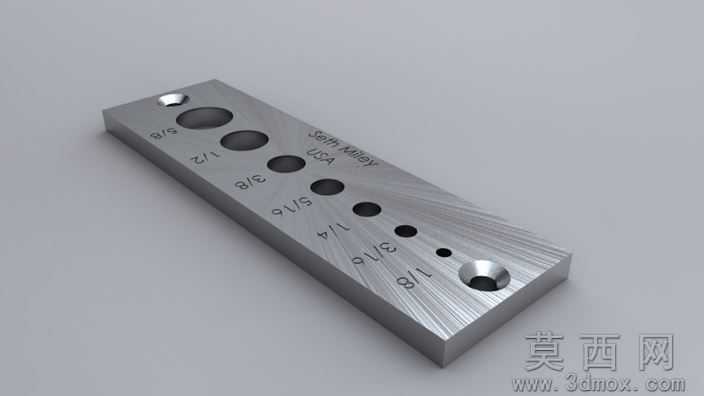

本模型为英制孔径定位销校准测量板，建模阶段采用SolidWorks完成全参数化结构设计，以长方体金属板材为基础基体，首先完成基准面定位与整体轮廓拉伸，板材边缘做0.2mm圆角钝化处理，避免使用过程中锐边划伤。结构设计上沿板材长度方向等距排布7组不同直径的通孔，孔径严格对应1/8、3/16、1/4、5/16、3/8、1/2、5/8英寸英制标准尺寸，孔位同轴度公差控制在0.01mm以内，孔壁做拔模斜度处理方便销规插拔；板材两端对称设置M3沉头安装孔，用于将测量板固定在工作台面，沉头深度与螺丝头尺寸完全匹配，保证安装后表面平整无凸起。建模过程中对每个孔径添加尺寸驱动参数，可根据需求快速调整适配不同规格的销规，同时在孔位旁添加蚀刻文字特征，对应标注每个孔径的英制数值与品牌标识，文字采用0.1mm深度的拉伸切除特征，还原实物激光打标的质感。材质渲染阶段选用拉丝不锈钢作为基础材质，调整金属粗糙度为0.3、反射率为0.6，还原金属板材表面的细微拉丝纹理，孔壁位置添加轻微的倒角高光效果，模拟机加工后的光滑切面；场景搭配木纹桌面作为承载面，添加柔和的环境漫反射光与局部补光，突出金属板材的质感与孔位的轮廓层次，渲染输出时开启全局光照与抗锯齿，保证细节清晰无锯齿。设计思路围绕木工刀具制造场景的销规校准需求，整体结构紧凑简洁，孔位排布符合人工操作的视觉习惯，从左到右孔径依次增大，方便快速识别取用对应尺寸的定位销，同时板材厚度设置为8mm，保证长期使用不会发生形变，孔位间距设置为15mm，避免插拔销规时发生干涉，兼顾实用性与结构耐用性，可直接用于3D打印制作实物工具，也可作为五金量具类产品的设计参考模板。
