锥台带法兰安装座支撑结构设计

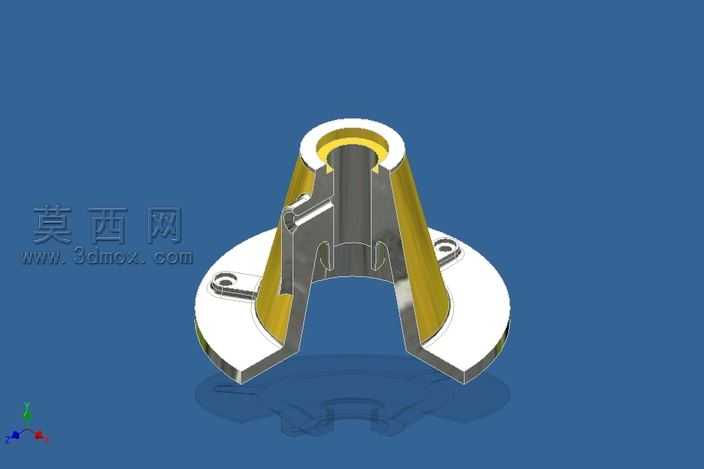

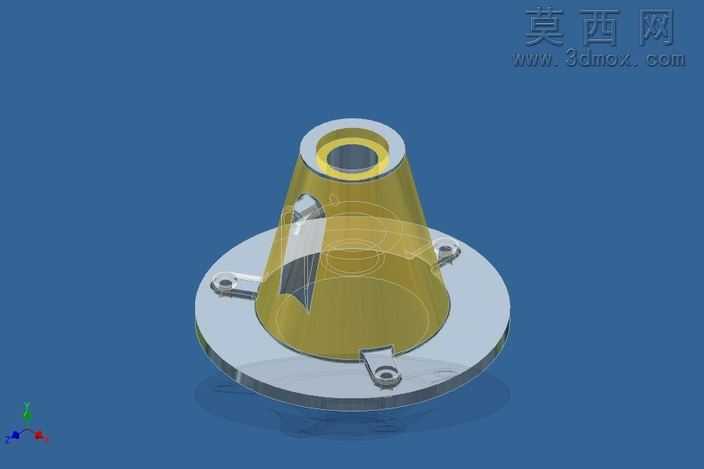

本作品采用三维参数化建模方式完成整体结构设计，建模过程中以回转类基础特征为核心，先绘制底部圆形法兰盘的截面草图，通过拉伸命令生成带均匀厚度的法兰基体，在法兰盘上精准定位三个带安装孔的连接耳片，每个耳片的孔位与法兰中心保持严格的同轴度与角度均分关系，保证安装时的受力均匀性。中部锥台结构采用放样融合的建模方式，从底部大直径端面平滑过渡到顶部小直径的环形接口，锥台壁设置为均匀壁厚，同时在锥台侧壁开设适配的观察与走线缺口，缺口边缘做圆角过渡处理避免应力集中，顶部环形接口内部设置同轴的定位环槽，用于匹配对接部件的定位需求。材质配置上，主体结构选用半透明工程塑料材质进行渲染表现，既可以清晰展示内部的空腔结构与壁厚分布，也能直观呈现锥台内部的加强筋布局，法兰盘与安装耳片采用金属哑光材质，区分不同功能区域的材质特性，渲染时采用蓝底纯色背景，搭配标准三维坐标系标识，清晰呈现模型的正等测视角效果。结构设计上充分考虑安装适配性，底部法兰的三个安装耳片呈120度均匀分布，每个耳片的沉头孔设计可实现螺栓的沉装固定，避免螺栓头突出影响装配平面度，锥台与法兰的衔接位置做圆角过渡，降低连接处的应力集中风险，顶部接口的环形端面做平面度约束，保证对接时的密封与定位精度。整体建模过程严格遵循机械设计的装配逻辑，所有特征保持全参数关联，可根据实际安装需求调整法兰直径、锥台高度、顶部接口尺寸等参数，适配不同规格的对接部件使用，模型的细节处理涵盖了安装倒角、孔位公差预留、壁厚均匀性校验等实际生产需要考虑的要素，可直接用于后续的工程图导出与结构验证。
