带法兰斜置锥形连接管道结构设计

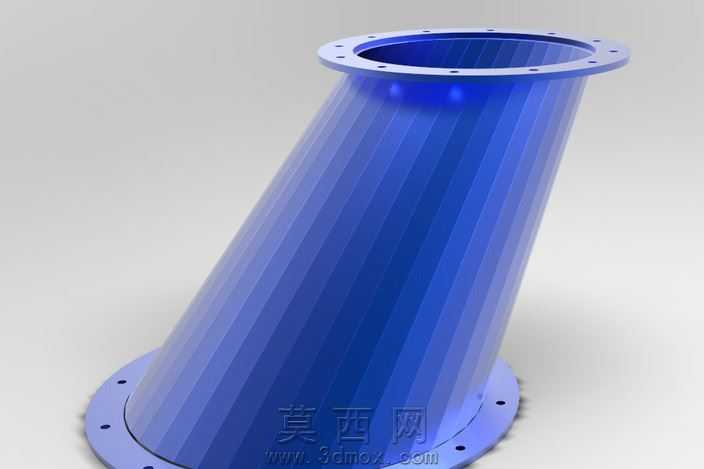

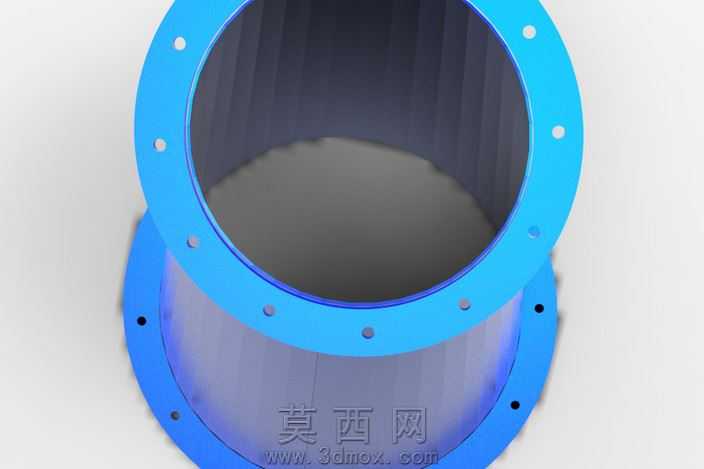

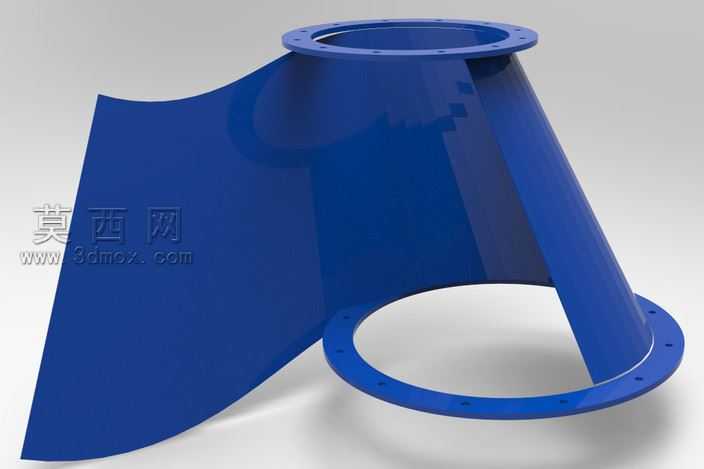

本作品为斜置带法兰锥形连接管道的三维设计成果，建模阶段采用参数化特征建模思路完成整体结构搭建，首先确定上下两端法兰的安装基准面，针对斜锥的偏心倾斜特性，先绘制上下两个不同直径的法兰端面轮廓，通过放样凸台特征生成锥筒主体曲面，再对曲面进行实体加厚处理，保证锥筒壁厚均匀一致，满足流体输送场景下的结构强度要求。上下两端的法兰结构采用圆周阵列特征完成安装孔的均匀排布，建模过程中对法兰与锥筒的衔接位置做了圆角过渡处理，避免应力集中问题，同时保证流体在锥筒内部流动时不会在衔接位置产生紊流。材质渲染阶段，锥筒主体采用深蓝色金属质感材质，模拟工业场景中常用的喷涂碳钢材质效果，通过调整材质的粗糙度、反射率参数，还原金属表面的细微磨砂质感，法兰端面采用浅灰色金属材质，突出机加工后的平整金属表面特征，渲染时采用三点布光方案，主光源从斜上方照射，突出锥筒的曲面弧度与棱线结构，辅助光源补充暗部细节，背景采用浅灰色渐变背景，让整体结构的轮廓更加清晰，能够直观展现锥筒的倾斜角度与法兰的安装位置。结构设计上，该斜锥结构主要用于不同轴线位置的管道对接场景，相比正锥结构能够适配偏心管路的连接需求，上下法兰的螺栓孔位置经过精准定位，可直接与对应规格的管道法兰完成装配，锥筒的变径结构能够实现不同管径管道之间的平顺过渡，减少流体通过时的阻力损失。设计过程中充分考虑了实际加工的工艺可行性，锥筒的倾斜角度经过反复校核，保证放样生成的曲面不存在褶皱或曲率突变问题，法兰厚度、安装孔孔径、孔位间距均参考通用管道法兰的标准参数进行设计，确保该模型能够直接用于实际工程的装配验证与工艺参考，整体结构无冗余特征，建模逻辑清晰，所有特征均保留参数化编辑属性，可根据实际使用场景的管径、倾斜角度、法兰规格需求快速调整参数，生成适配不同工况的锥形连接结构。
