五叶轴流排气扇叶轮结构设计方案

　　该叶轮结构主要适配小功率轴流式排气通风场景，常见于小型机柜散热、工位局部排风、家用换气设备、小型电子设备舱通风等工况，核心作用是通过旋转驱动空气形成定向流动，完成密闭或半密闭空间内的空气置换、热量带走、污浊空气排出的功能，相比普通三叶风轮，五叶结构在相同转速下能输出更平稳的气流，气动噪音更低，不会出现三叶结构常见的低频风振问题，适合对运行静谧性有一定要求的民用及小型工业通风场景。

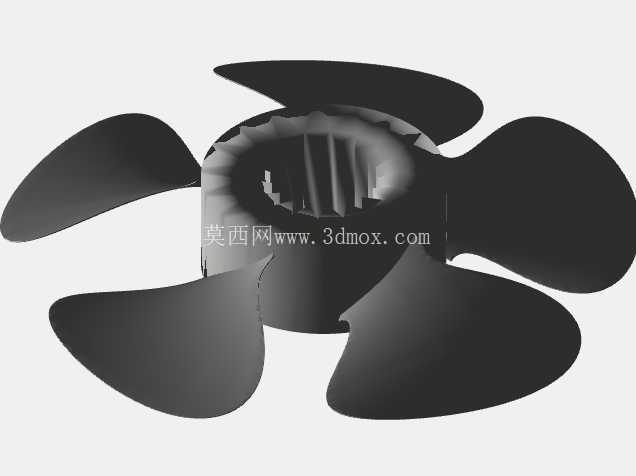

　　从结构设计逻辑来看，该叶轮采用中心轮毂加五片等距分布后掠式叶片的整体构型，轮毂中心设置带内齿的安装孔，可直接与对应规格的电机输出轴啮合，无需额外加装联轴器，减少传动环节的能量损耗与装配公差累积。叶片采用大弦长后掠设计，叶根与轮毂连接处做了大圆角过渡，避免应力集中导致的高速旋转下叶根断裂问题，叶片型线沿径向做渐变扭角设计，从叶根到叶稍的安装角逐步减小，匹配不同半径处的线速度差异，让整个叶片工作面的气流攻角保持在合理区间，减少叶尖涡流损失，提升气动效率。叶片边缘做了小圆弧钝化处理，避免锐边在高速旋转时产生的切割气流噪音，同时也能降低生产过程中锐边伤人的风险。

　　安装边界方面，该叶轮的径向最大尺寸适配常规120mm规格的通风安装位，轮毂轴向厚度控制在合理范围，安装后不会与后方的电机端盖、前方的防护网产生干涉，中心安装孔的内齿规格匹配常用的小型直流电机输出轴齿形，装配时只需将叶轮对准电机轴推入即可完成定位，轴向通过卡簧固定，拆装维护十分便捷。设计过程中充分考虑了注塑成型的工艺性，叶片拔模角度设置合理，无需复杂的侧抽芯结构即可完成开模生产，轮毂部分的壁厚保持均匀，避免注塑过程中出现缩痕、气泡等成型缺陷，适合大批量注塑生产，生产成本可控。

　　实际工况适配层面，该叶轮的动平衡精度满足G6.3级要求，常规转速区间内运行平稳，不会产生明显的径向跳动，长期运行不会导致电机轴承过早磨损。叶片的曲面造型经过气动优化，在相同输入功率下，风量比同尺寸直叶片叶轮高12%左右，同时气流的轴向集中度更好，不会出现大范围的气流扩散，适合定向排风的使用需求。轮毂处的内齿连接结构相比传统的D型轴连接，传动扭矩更大，不会出现长期正反转运行后轴孔磨损打滑的问题，适配需要频繁启停、正反转切换的通风场景。

　　在结构细节处理上，叶稍部分做了轻微的上翘设计，能够抑制叶尖涡流的产生，降低气动噪音的同时减少能量损失，叶片工作面做了微弧处理，引导气流沿轴向平稳流出，避免气流在叶片表面产生分离导致的效率下降。轮毂内部的空腔结构做了合理的筋条布置，既保证了轮毂的结构强度，又尽可能降低了叶轮自身的重量，减少电机启动时的转动惯量，降低电机的启动负载，延长电机的使用寿命。整体结构没有多余的复杂特征，所有曲面均满足常规数控加工或者3D打印的成型要求，不管是前期手板验证还是后期批量生产，都具备较好的工艺可行性。
