六爪自定心卡盘精密结构三维设计

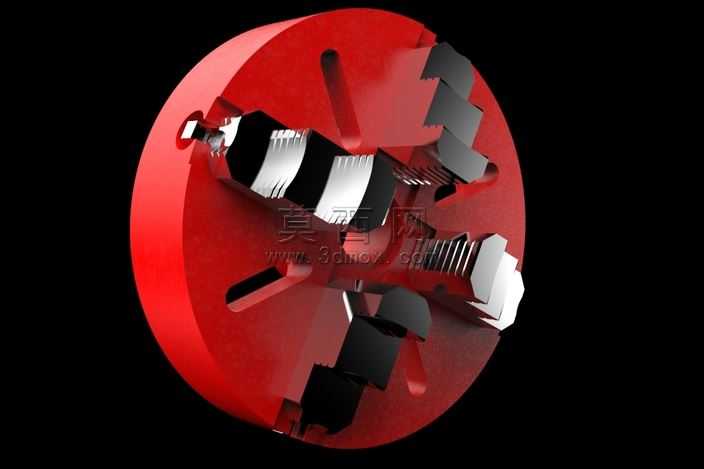

本模型为六爪自定心卡盘的完整三维结构设计，建模过程严格遵循机床夹具的实际生产尺寸规范，采用参数化建模方式完成各部件的结构搭建，确保各活动部件的装配关系完全符合机械传动逻辑。建模阶段首先完成盘体基体的结构绘制，对盘体上的径向导槽、安装定位孔、减重槽结构进行精准还原，导槽的角度、宽度、深度参数均匹配实际六爪卡盘的传动行程要求，保证卡爪滑动过程无干涉。卡爪组件分为活动卡爪与卡爪座两部分，卡爪上的夹持齿形采用渐开线防滑结构建模，齿距、齿高参数经过反复校核，可适配不同直径的轴类、盘类工件装夹需求，卡爪与导槽的配合面设置了合理的装配间隙，还原实际使用中的滑动顺畅度。传动结构部分还原了卡盘内部的平面螺纹传动机构，平面螺纹的螺距、齿形参数与卡爪底部的啮合齿完全匹配，转动卡盘钥匙时可实现六个卡爪的同步径向移动，保证自定心精度。渲染阶段采用金属材质与漆面材质结合的表现方式，盘体主体采用高光亮面红色烤漆材质，调整材质的反射率、粗糙度参数，还原工业漆面的厚重质感与光泽表现；卡爪、传动螺纹等活动部件采用淬硬钢材质，添加细微的金属磨砂纹理与边缘倒角高光，突出金属加工件的精密质感；背景采用纯黑渐变环境，添加定向主光源与辅助补光，突出卡盘的立体结构与部件层次，对卡爪的啮合部位、盘体的开槽边缘进行重点光影刻画，清晰展现各部件的装配关系。设计过程中充分考虑卡盘的实际使用场景，在保证结构完整性的前提下对非关键细节进行合理简化，既保留了卡盘的核心传动结构与外观特征，也控制了模型的整体复杂度，可用于机床结构教学、夹具装配演示、数控加工场景搭建等用途，完整还原了六爪卡盘相比三爪卡盘夹持力更均匀、装夹薄壁工件不易变形的结构特点，各部件均可单独拆分，方便进行爆炸视图制作、装配工艺演示等拓展应用。
