高细节军用手榴弹外观结构三维建模

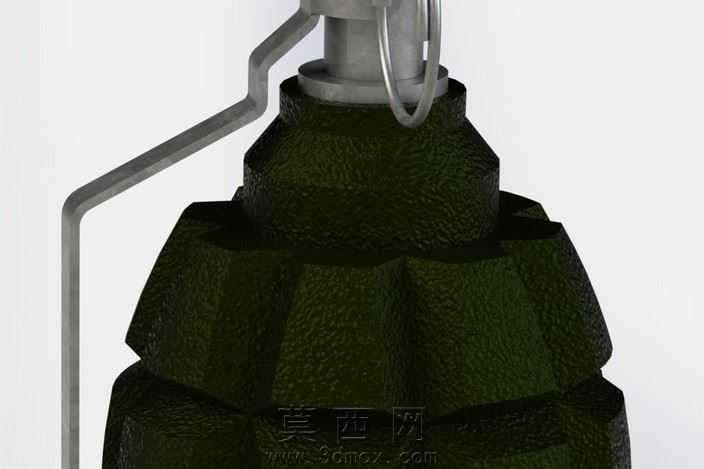

本作品为军用手榴弹的高精度三维建模成果，建模过程以还原真实手榴弹的外观结构与材质特征为核心目标，采用SolidWorks完成全参数化建模流程，兼顾结构准确性与视觉还原度。建模初期先梳理手榴弹的整体结构逻辑，将其拆分为弹体、引信基座、保险拉环、保险握片四个核心组成部分，针对弹体的预制破片槽结构，采用多步拉伸切除结合阵列特征完成建模，精准还原弹体外壁分段式凹凸破片槽的弧度与深度，保证每一处槽体的过渡圆角与真实装备一致，避免生硬的棱角失真。引信基座部分采用回转类特征建模，通过旋转凸台命令完成基座主体的圆柱阶梯结构，精准还原基座与弹体衔接处的倒角与配合公差，拉环部分采用扫描特征完成金属环体与连接柄的一体化建模，调整扫描路径的曲率保证拉环的自然弧度，保险握片则通过钣金特征结合折弯命令完成，还原握片贴合弹体的弯曲弧度与边缘的冲压圆角特征。材质与渲染阶段，针对弹体的军绿色磨砂漆面，调整材质的粗糙度参数至0.7-0.8区间，添加细微的颗粒凹凸贴图模拟漆面的颗粒质感，同时在弹体边缘处添加轻微的磨损做旧效果，还原真实装备使用后的漆面磨损痕迹；金属部件部分区分不同材质的表现，拉环与保险握片采用哑光钢材质，调整金属度至0.85、粗糙度至0.4，还原钢制部件的哑光金属质感，引信基座则采用稍亮的金属材质，添加细微的机加工纹理贴图，还原金属切削加工后的表面纹路。渲染阶段采用三点布光方案，主光源从侧上方45度角打光，突出弹体破片槽的凹凸结构阴影，辅助光源从另一侧补光避免暗部死黑，添加环境光遮蔽效果强化部件衔接处的阴影层次，最终渲染图清晰展现手榴弹的结构细节与材质质感。建模过程中严格遵循真实手榴弹的尺寸比例，所有特征均采用参数化驱动，可根据需求调整弹体尺寸、破片槽数量等参数，模型结构完整无破面，各部件之间的配合关系准确，既可以作为装备展示的可视化素材，也可用于相关结构原理的演示用途，整体建模过程兼顾了工业建模的严谨性与视觉表现的真实感，完整还原了防御型手榴弹的外观特征与结构细节。
