填料函组件结构设计三维数模

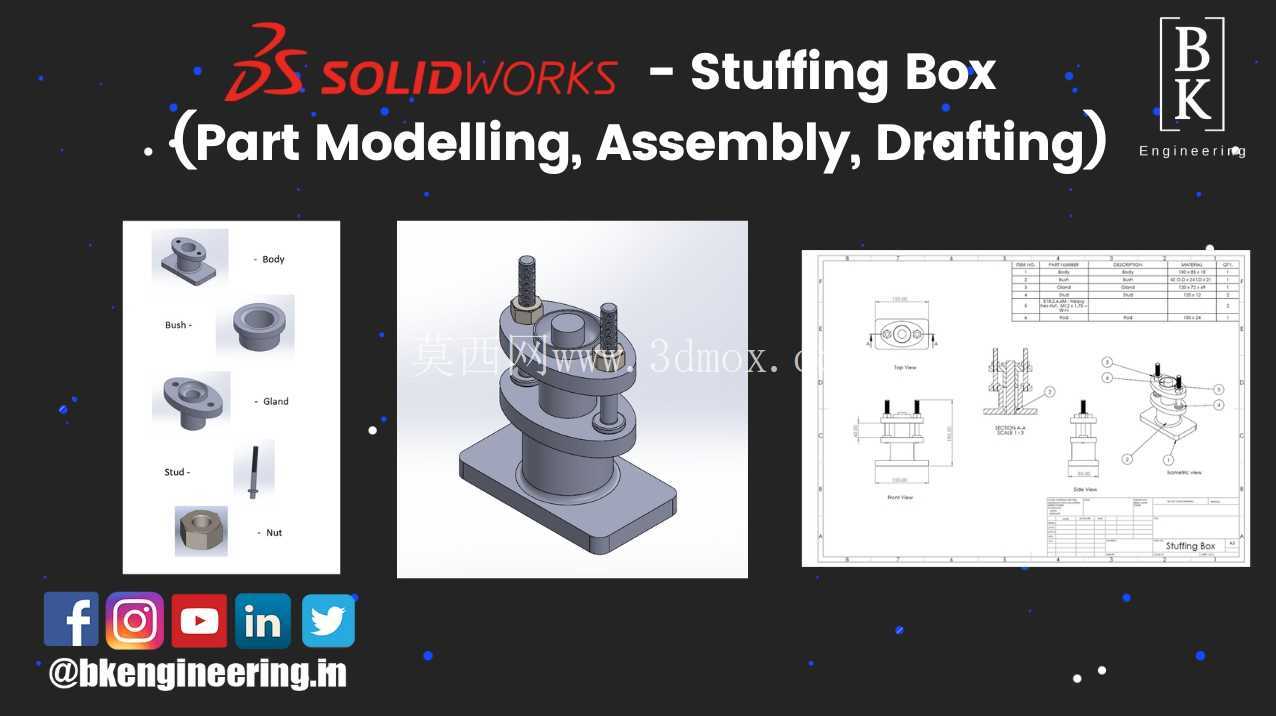

　　在流体输送、动力传动类设备的轴伸端密封场景中，填料函是承担动密封功能的核心基础部件，其结构合理性直接决定设备运行过程中的介质泄漏率、轴套磨损速率以及运维周期长短。这套填料函组件的数模完整覆盖了从单个零件建模到总装配合、工程图输出的全流程结构，可直接作为同类密封结构设计的参考基准，也能用于教学场景下的装配逻辑、公差配合演示。

　　从实际应用场景来看，这类填料函结构广泛适配离心泵、往复式压缩机、阀门阀杆、搅拌设备传动轴等存在旋转或往复运动轴伸的设备，主要作用是在轴与设备壳体之间建立可调节的密封屏障，阻止设备内部的流体介质（液体、气体或含固体颗粒的浆料）沿轴间隙向外泄漏，同时阻挡外界粉尘、杂质进入设备腔体内部。不同于成型机械密封的集成化结构，填料函的密封性能可通过压盖的压紧力实时调整，在含杂质、高温、高压的复杂工况下具备更强的适配性，运维时仅需更换填料即可恢复密封性能，全生命周期使用成本更低。

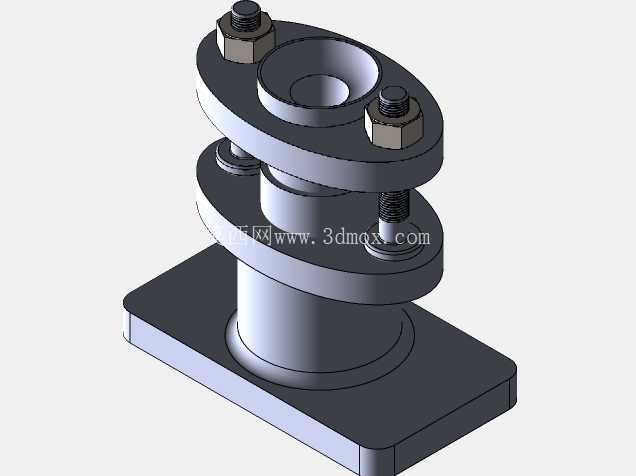

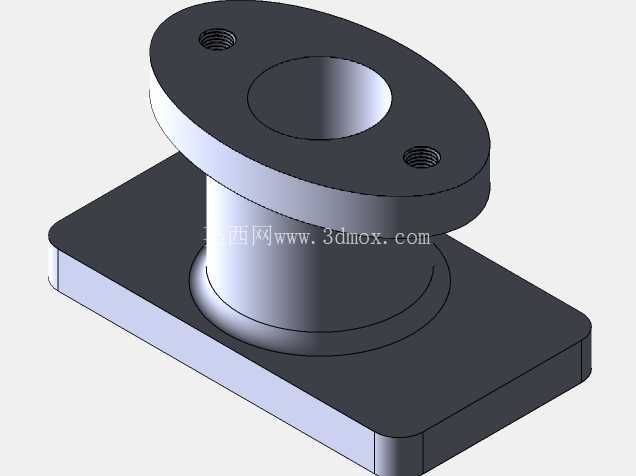

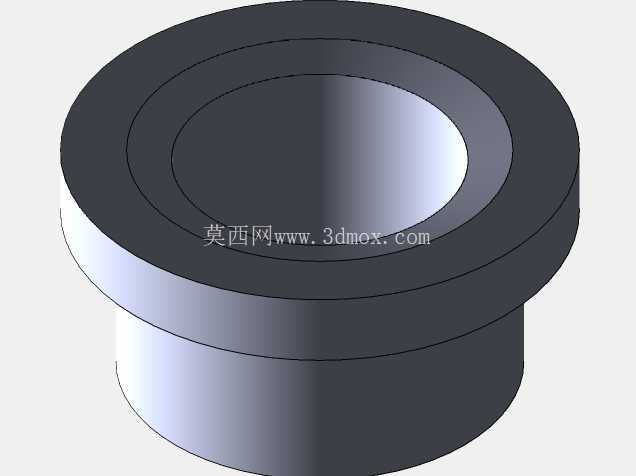

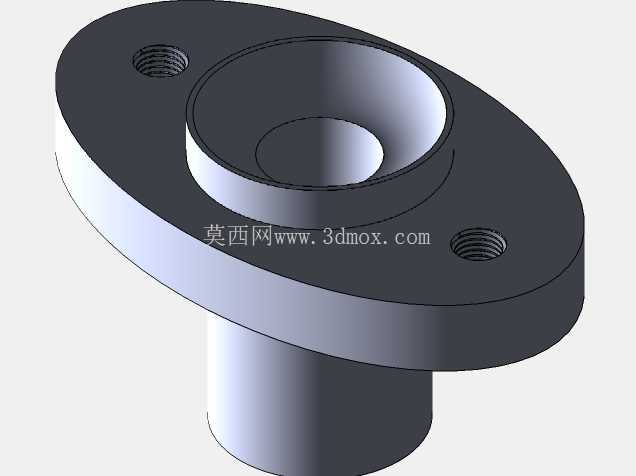

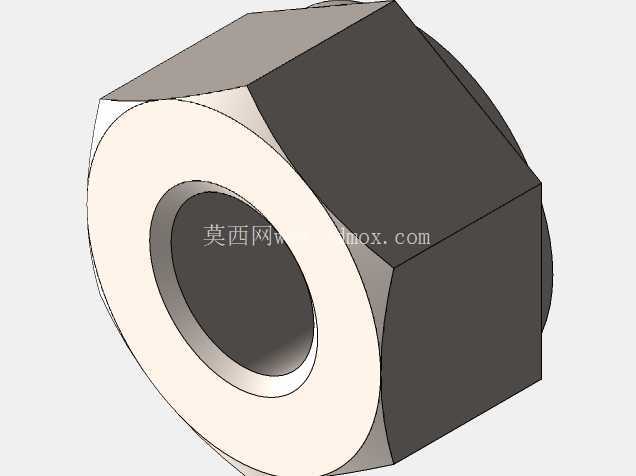

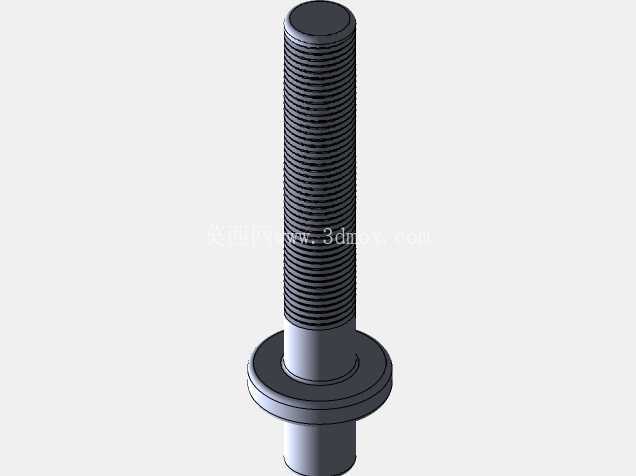

　　整套组件的结构设计遵循填料密封的经典受力逻辑，核心组成包含填料函本体、填料压盖、压紧螺栓、密封填料、轴套适配段几个部分。填料函本体的底部设置与设备壳体对接的法兰安装面，安装面预留均匀分布的螺栓过孔，可直接与设备端盖的螺纹孔配合实现固定，本体内部为阶梯状通孔，大直径段用于填充密封填料，小直径段与轴套之间预留合理的径向间隙，既避免轴转动时与函体发生剐蹭，又能对填料形成底部支撑，防止填料被介质压力推入设备腔体。填料压盖采用分体式法兰结构，压盖内孔与轴的间隙控制在0.2-0.5mm区间，间隙过大会导致填料被挤出，间隙过小则容易在轴跳动时发生磨轴问题，压盖的两个耳板位置预留螺栓穿装孔，通过对称布置的压紧螺栓向填料施加轴向压力，迫使填料产生径向变形抱紧轴表面，实现密封效果。

　　设计过程中充分考虑了实际安装与运维的边界条件：首先是填料腔的深度尺寸，按照常规密封需求设置为可容纳3-5圈成型填料的空间，每圈填料的切口采用45度斜接结构，装配时相邻填料的切口错开120度以上，避免出现贯通的泄漏通道；其次是压盖的压紧行程，预留足够的调节余量，可在填料出现磨损、密封力下降时，通过逐步拧紧螺栓补偿填料的压缩变形，无需频繁拆解设备更换填料；另外在函体侧壁预留了注油孔接口，可外接注油嘴向填料腔注入润滑脂，在轴与填料之间形成油膜，降低摩擦系数，减少轴套的磨损量，延长填料的使用寿命。

　　从安装边界来看，这套填料函的外部安装法兰采用标准圆形法兰结构，螺栓孔中心圆直径、法兰厚度均匹配常规同规格设备的端盖尺寸，可直接替换同参数的老旧填料函组件，无需对设备本体进行二次加工。装配时需先将函体与设备壳体端面贴合，在结合面处加装密封垫片防止静结合面泄漏，之后逐圈装入填料，确保每圈填料都完全填充到腔体内无悬空，再装上压盖，对称均匀拧紧两侧螺栓，避免压盖偏斜导致的局部受力不均、磨轴问题。初始压紧力不宜过大，待设备试运行时根据泄漏情况逐步调整压紧力，以泄漏量呈连续滴状（每分钟10-20滴）为最佳状态，既能保证密封效果，又能避免填料过热烧损。

　　数模中每个零件的建模都严格按照机械加工的工艺逻辑构建，比如填料函本体的外圆、内孔、法兰端面均设置了合理的倒角与退刀槽，压盖的棱角处做了倒钝处理，避免装配时划伤操作人员或切割密封件。装配模型完整还原了各零件之间的配合关系：函体与压盖之间为间隙配合，螺栓与压盖耳板孔之间为间隙配合，函体内孔与轴之间预留足够的跳动补偿空间，所有配合公差都符合通用机械密封件的设计规范，对应的工程图完整标注了关键尺寸、形位公差、表面粗糙度要求，可直接用于指导生产加工。对于刚接触机械密封结构设计的从业者来说，这套数模可以帮助快速理解填料密封的受力原理、各零件的功能作用以及装配时的注意事项，避免在实际设计中出现压盖偏斜、填料挤出、间隙不合理等常见问题；对于有改造需求的运维人员来说，也可以参考这套结构的尺寸参数，对现有设备的密封结构进行优化升级，降低设备的泄漏率，减少运维工作量。
