仿生指骨关节铰接结构三维建模作品

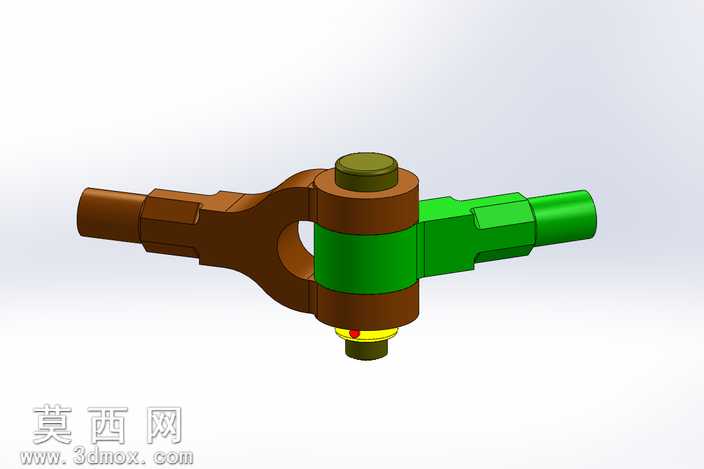

本作品为仿生指骨关节铰接结构的三维建模成果，建模阶段采用SolidWorks完成全参数化特征构建，首先梳理关节的运动逻辑与装配关系，将整体结构拆分为左右两个连接臂、中间铰接筒体、轴向定位销轴、底部限位销钉四个核心组成部分，每一个零件都通过草图绘制、特征拉伸、旋转切除、倒角圆角等基础操作完成实体构建，全程保留完整的特征树与参数关联，方便后续针对不同尺寸需求进行参数调整与结构迭代。材质与渲染阶段，针对不同零件的功能属性匹配对应的材质表现：左侧连接臂采用棕褐色工程塑料材质，模拟仿生结构中指骨基体的质感，表面添加细微的磨砂纹理提升真实感；右侧连接臂采用亮绿色硬质塑料材质，与左侧形成清晰的视觉区分，方便观察装配关系与运动边界；中间铰接筒体采用深棕色金属材质搭配亮绿色耐磨衬套层，还原铰接位置的耐磨衬套设计；顶部与底部的定位销轴采用军绿色金属材质，底部限位销添加黄色警示标识点，突出限位结构的位置。渲染阶段采用工作室均匀布光，添加柔和的环境反射与阴影效果，清晰展现每一处结构的衔接关系与材质差异。结构设计上，该指骨关节采用径向铰接的转动副结构，左侧连接臂的叉型开口与中间筒体的卡槽配合，通过轴向销轴实现绕销轴中心的定轴转动，底部的限位销钉用于限制关节的转动角度范围，避免转动超程造成结构损坏，右侧连接臂与中间筒体采用一体化定位设计，保证转动过程中结构的同轴度与稳定性，整体结构紧凑，转动顺畅，完全还原人体指骨关节的铰接运动逻辑，可用于仿生机械手、康复医疗辅具等领域的结构参考与原理验证。设计过程中优先保证关节的运动可靠性与装配工艺性，所有配合面都预留了合理的装配间隙，销轴与安装孔采用间隙配合保证转动灵活性，衬套层的设计可以有效降低铰接位置的磨损，延长结构的使用寿命，整体建模逻辑清晰，结构完整，可直接导入装配环境进行运动仿真验证。
