带弹性缓冲结构的法兰联轴器结构设计

　　在各类工业传动系统的轴系连接场景中，法兰联轴器是应用极为广泛的刚性兼缓冲型传动连接件，这类部件主要用于实现两根同轴布置传动轴之间的扭矩传递，同时补偿一定范围内的轴系安装偏差，缓冲传动过程中的冲击载荷，避免动力端与负载端的轴系因刚性碰撞产生疲劳损伤。本次设计的带弹性缓冲结构法兰联轴器，主要面向中小功率的传动工况，常见于中小型电机输出端与减速机输入端的连接、输送设备辊筒驱动端的轴系对接、小型风机水泵的动力传递场景，这类工况普遍存在启动瞬时冲击、运行中负载小幅波动的特点，普通刚性法兰联轴器无法吸收冲击能量，长期运行容易出现连接螺栓剪切断裂、轴端配合面磨损的问题，因此在法兰对接面之间增设弹性缓冲环就成了兼顾传动刚性与缓冲性能的最优方案。

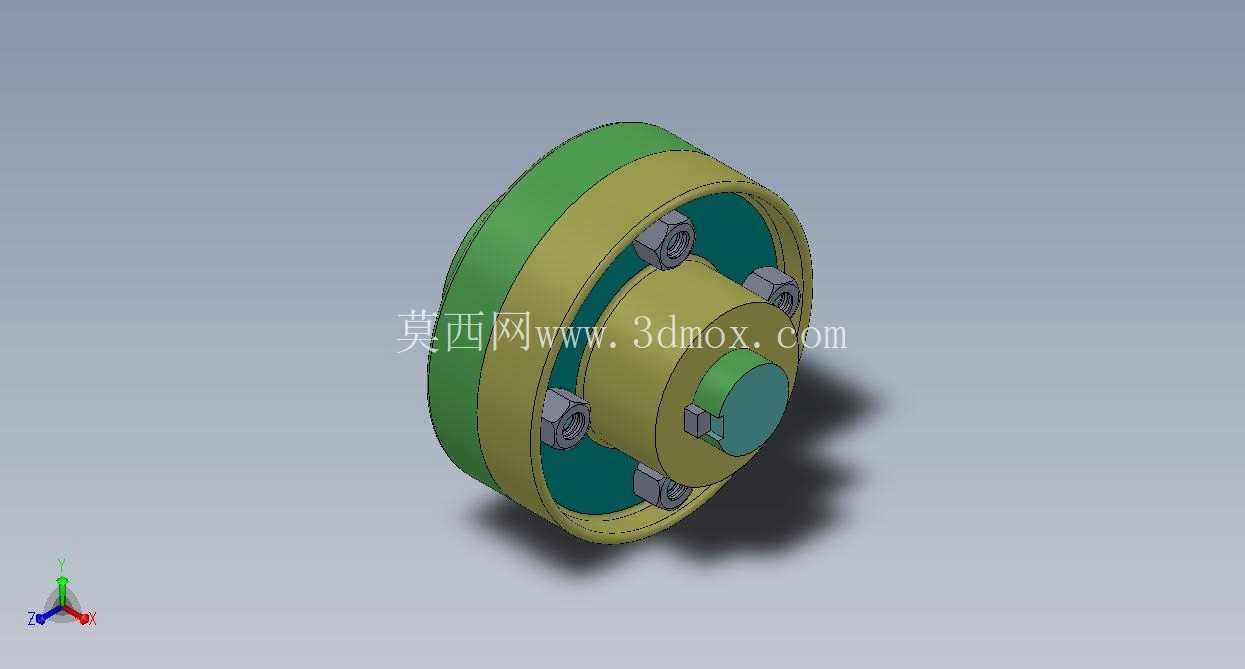

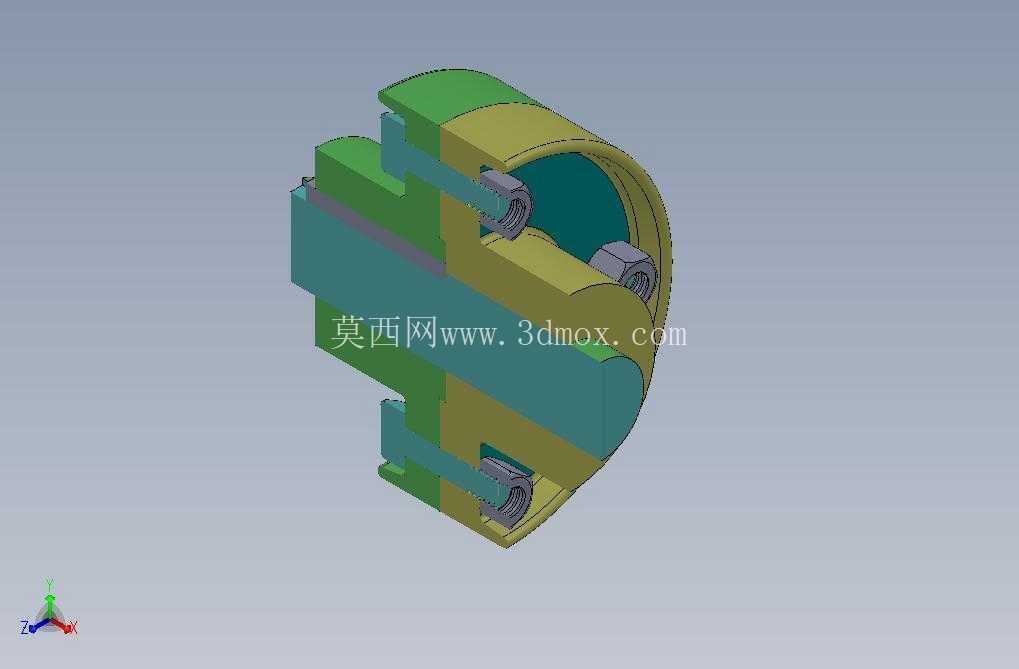

　　从结构设计思路来看，整个联轴器分为左右两个对接法兰本体、弹性缓冲环、连接螺栓组、轴端锁紧组件四个核心部分。左侧法兰为动力输入端，中心设置通孔与动力输出轴配合，孔内开设键槽用于传递周向扭矩，法兰盘端面沿圆周方向均匀布置六个螺栓过孔，螺栓过孔位置做沉台处理，避免螺栓头突出法兰端面影响安装空间；法兰盘外缘设置定位止口，与弹性缓冲环的内圈定位槽配合，保证缓冲环安装后不会出现径向偏移。右侧法兰为负载输出端，结构与输入端法兰对称，中心孔根据负载轴的直径做适配设计，同样配置键槽结构，法兰端面的螺栓过孔与输入端完全同轴，保证螺栓穿装后无附加剪切应力。两个法兰之间的弹性缓冲环采用聚氨酯材质，环体厚度根据额定传递扭矩做匹配设计，环体上对应螺栓过孔的位置开设金属衬套嵌孔，金属衬套与缓冲环硫化结合，避免螺栓压紧时缓冲环被过度压缩产生永久变形，同时保证扭矩传递过程中缓冲环的受力均匀分布，不会出现局部应力集中导致的缓冲环过早破损。

　　连接螺栓组采用六角头铰制孔螺栓，螺栓杆部与法兰过孔、缓冲环金属衬套之间采用过渡配合，相比普通间隙配合的螺栓，铰制孔螺栓可以更好地承受横向载荷，避免传动过程中法兰之间出现相对滑移，螺栓预紧力按照额定扭矩的1.2倍做计算选型，保证运行过程中螺栓不会出现松动。轴端锁紧组件采用轴端挡圈配合紧定螺钉的结构，法兰与轴配合的位置沿径向开设两个紧定螺钉孔，紧定螺钉顶在轴的键槽侧面，防止长期正反转切换过程中法兰与轴之间出现轴向窜动，轴端挡圈通过螺钉固定在轴的端面，进一步限制法兰的轴向位移，提升整个连接结构的可靠性。

　　从安装边界与尺寸设计来看，整个联轴器的最大外径根据传递扭矩的大小做梯度设计，本次模型对应的规格最大外径为160mm，轴向总长度为110mm，输入端轴孔直径范围覆盖20mm至35mm，输出端轴孔可根据实际负载需求做同径或异径适配，满足不同轴径的动力对接需求。安装时需要先将两个法兰分别预装在动力轴与负载轴上，通过轴上的台阶定位法兰的轴向位置，锁紧紧定螺钉与轴端挡圈后，再将弹性缓冲环卡在其中一个法兰的定位止口上，调整两端轴的同轴度，保证两轴的径向偏差不超过0.2mm，角向偏差不超过0.5度，之后穿装连接螺栓，按照对角顺序逐步拧紧螺栓，避免单个螺栓受力过大导致法兰端面倾斜。安装完成后需要手动盘车转动轴系，检查整个联轴器转动过程中是否存在卡滞、偏摆的情况，确认无异常后再进行空载试运转，试运转过程中检查缓冲环的压缩量是否均匀，螺栓是否存在松动迹象。

　　在实际使用过程中，这类带弹性缓冲的法兰联轴器相比传统刚性法兰联轴器，能够吸收30%左右的启动瞬时冲击载荷，同时补偿安装过程中产生的小幅同轴度误差，降低轴系对中调整的难度，尤其适合安装空间受限、无法实现高精度对中的传动场景。缓冲环属于易损件，长期运行后如果出现弹性下降、表面开裂的情况，只需要拆开连接螺栓更换缓冲环即可，不需要将整个法兰从轴上拆下，大幅降低后期维护的工作量与停机时间。设计过程中需要重点关注法兰盘的厚度与螺栓孔的分布圆直径，法兰盘厚度需要满足螺栓预紧力下的刚度要求，避免螺栓压紧后法兰盘出现翘曲变形，螺栓孔分布圆直径需要在保证法兰外缘强度的前提下尽可能做大，提升扭矩传递的力臂长度，降低螺栓所受的剪切力。弹性缓冲环的硬度选择也需要匹配实际工况，冲击载荷较大的工况选择邵氏硬度70度左右的聚氨酯材质，平稳传动的工况可以选择邵氏硬度85度的材质，兼顾缓冲性能与传动刚性。整个模型的所有配合面都做了公差适配设计，轴孔与轴的配合采用H7/k6的过渡配合，螺栓孔与螺栓杆的配合采用H7/m6的过渡配合，保证加工完成后可以直接装配，不需要二次修配，符合通用机械零部件的标准化设计要求，能够直接适配常规的传动系统安装需求。
