型煤研究用多用途立式烘干承载装置

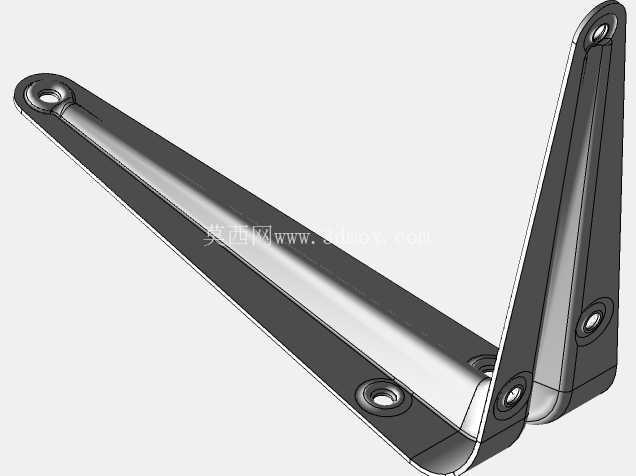

　　在煤质分析与型煤制备研发场景中，样品烘干是煤样制备流程里的关键前置环节，直接影响后续粘结指数测定、工业分析、发热量检测等实验数据的准确性，这款多用途立式烘干承载装置，正是针对实验室型煤研究场景的样品批量烘干需求设计的专用承载工装。从实际使用场景来看，该装置适配常规实验室鼓风干燥箱的内部腔体尺寸，整体采用立式圆柱筒体结构，底部搭配三脚支撑支架，支架支腿采用等边角钢弯折成型，支腿向外倾斜12度形成稳定支撑结构，放置在干燥箱内部搁板上时不会出现侧翻风险，支腿底部预留15mm的通风间隙，能够让干燥箱内的热风从筒体底部循环流通，避免传统平底托盘底部积热导致的煤样局部过烘问题。

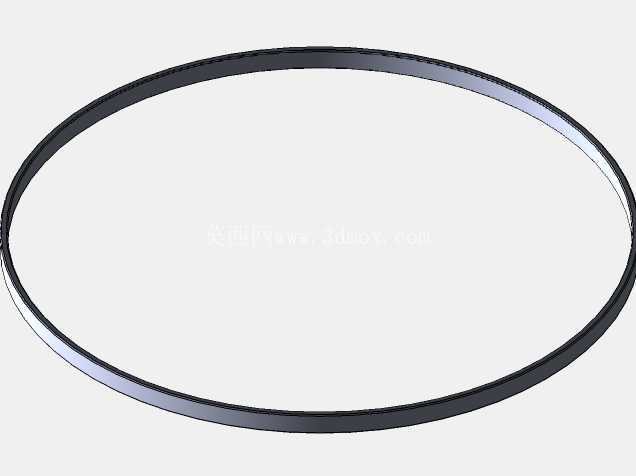

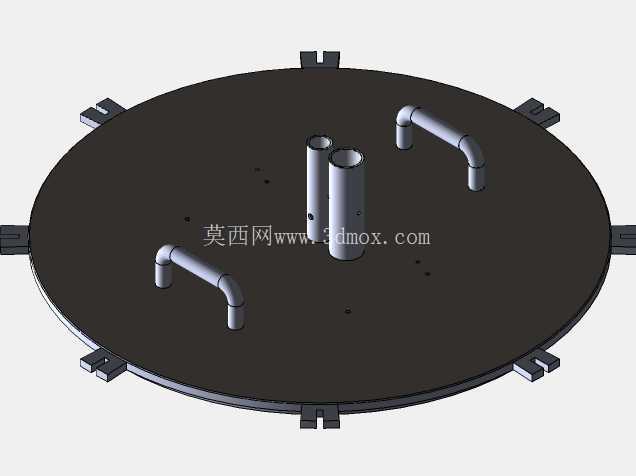

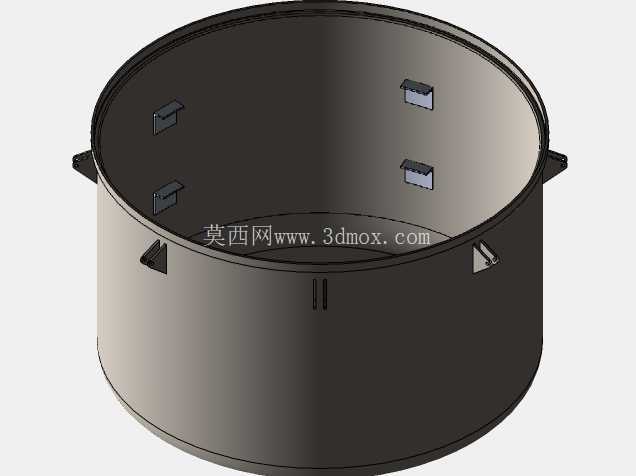

　　筒体部分采用3mm厚304不锈钢卷制焊接而成，筒体直径为420mm，有效盛装深度为280mm，单次可盛装15-20kg的型煤样品或者散煤试样，筒体上沿采用快开式卡箍锁紧结构，搭配带硅胶密封圈的筒盖，筒盖上预留了直径80mm的观察视窗，视窗采用耐高温钢化玻璃镶嵌，烘干过程中无需开盖即可观察内部样品的状态变化，减少开盖导致的箱内温度波动。筒盖顶部安装了U型304不锈钢提手，提手表面做了防滑滚花处理，操作人员佩戴隔热手套即可轻松开合筒盖，提手的安装位置经过重心校核，开盖过程中筒盖不会出现偏斜卡滞。筒体侧面靠近上沿的位置均匀分布了6组快开吊环卡扣，卡扣采用弹簧压紧结构，闭合后能够提供足够的密封压力，避免烘干过程中筒内的煤粉随热风循环溢出到干燥箱内部，同时也能保证筒内的热风循环压力稳定，提升样品烘干的均匀度。设计过程中重点考虑了实验室使用的清洁便利性，筒体内部所有焊接位置都做了圆弧过渡打磨处理，没有清洁死角，每次实验完成后可以直接用毛刷清理内部残留的煤粉，也可以用清水冲洗后快速晾干，不会出现煤粉残留交叉污染不同批次样品的问题。

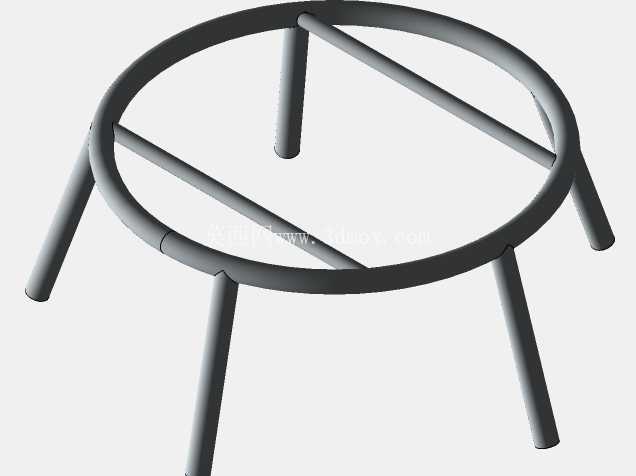

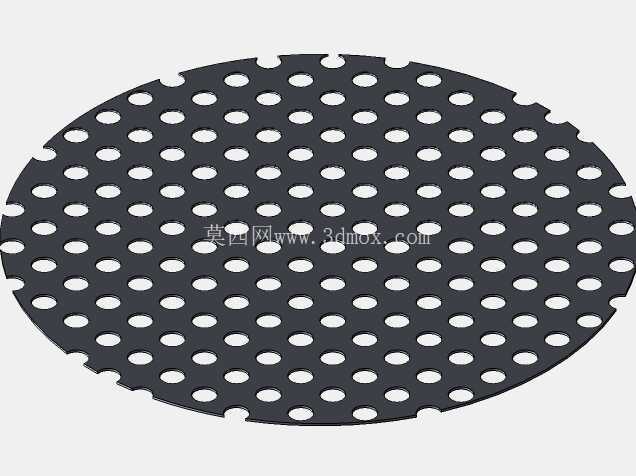

　　支撑支架与筒体之间采用可拆卸式螺栓连接，支架的中心支撑柱高度为220mm，三个支腿的展开直径为560mm，安装时不需要额外的固定件，直接将筒体放置在支架的定位槽内即可完成组装，拆卸后可以叠放存储，减少实验室的存储空间占用。针对型煤样品烘干过程中需要避免样品破碎的需求，筒体内部没有设置额外的搅拌或者翻动结构，样品静态放置在筒内的多孔筛板上，多孔筛板距离筒体底部50mm，筛板上均匀分布直径3mm的透风孔，开孔率达到35%，热风可以从底部透风孔向上穿过样品层，保证上下层样品的烘干速率一致，不会出现上层样品已经烘干、下层样品含水率仍不达标的情况。

　　筒盖上的观察视窗旁边预留了温度传感器插入口，插入口配有硅胶密封塞，需要精准监测筒内样品实际温度时，可以插入铠装温度传感器，实时采集样品层的温度数据，匹配干燥箱的温控程序做参数调整，满足不同煤种样品的烘干温度曲线要求。从安装边界来看，该装置整体最大外轮廓尺寸为直径560mm、总高度520mm，适配内部腔体尺寸不小于600600600mm的常规实验室鼓风干燥箱，放置时不需要对干燥箱做任何改造，直接搁置于箱内搁板上即可使用，支腿的接触面积经过核算，单位面积压力远低于干燥箱搁板的承重阈值，长期使用不会造成搁板变形。在实际的型煤研发实验中，该装置除了用于型煤样品的烘干工序，还可以用于煤样的水分平衡、粘结剂固化等需要恒温静置处理的工序，快开式的筒盖结构能够大幅缩短样品取放的操作时间，减少实验过程中的人为误差，稳定的支撑结构和均匀的热风循环设计，能够有效提升平行实验的数据重复性，降低实验人员的操作强度。
