可调式镗孔加工刀杆机械结构设计

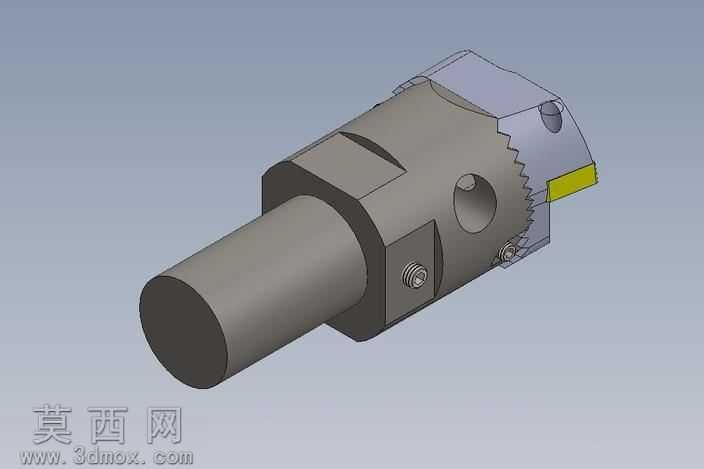

本作品为可调式镗孔加工刀杆的三维参数化模型，整体采用SolidWorks软件完成全参数化建模与装配校验，建模过程严格遵循机械加工刀具的实际尺寸规范，对刀杆的每一处结构细节都做了精准还原。模型主体分为夹持柄段、刀体调节段、刀头装夹段三个核心功能部分，夹持柄采用标准圆柱直柄结构，表面做了光滑金属质感的材质渲染，还原了高速钢刀杆基体的哑光金属质感，建模时对柄部的同轴度公差做了装配层面的约束校验，保证与机床主轴装夹的适配性。刀体调节段是该刀杆的核心结构，建模时还原了微调锁紧机构、锯齿状调节刻度结构、紧固螺钉组件的全部细节，其中锯齿调节结构采用齿形阵列特征完成建模，每一个齿的齿距、齿形角度都符合微调进给的精度要求，紧固螺钉采用标准外六角紧固件模型，与刀体上的螺纹孔做了完全约束的装配配合，还原了实际使用中锁紧固定刀头位置的功能。刀头装夹段还原了可替换刀片的装夹槽、压块紧固结构，刀片部分采用硬质合金材质的渲染效果，做出了亮黄色的涂层表面质感，与刀体的深灰色金属基体形成明确的材质区分，清晰展示切削工作部分的结构。整个模型在装配完成后进行了全局干涉检查，确认所有活动调节部件不存在结构干涉，能够完整模拟刀杆直径微调、刀片装夹拆卸、锁紧固定的全部动作逻辑。设计思路围绕镗孔加工的实际需求展开，针对传统固定直径镗刀需要配备多规格刀杆的痛点，通过锯齿微调结构实现加工直径的小范围连续调节，既满足小批量多规格孔径的加工需求，又能保证镗削加工的刚性要求，模型的结构拆分清晰，各零件可单独导出用于工程图生成、数控加工编程或者刀具结构的优化改进，渲染阶段采用工业产品常用的蓝灰渐变背景，搭配柔和的定向光源，突出刀杆各部分的结构轮廓与材质差异，让观看者能够清晰识别每一处功能结构的设计细节。
