教学演示用曲柄连杆传动机构结构模型

　　这套曲柄连杆结构的建模成果，核心服务于机械原理教学场景下的机构运动演示需求，在职业院校机械基础课程实训、工科院校机械原理课程设计、企业新入职机械设计人员机构认知培训中都能发挥实际作用。区别于工业生产线上直接承载载荷的传动部件，这套模型的核心用途是完整还原曲柄滑块类机构的运动转化逻辑，把旋转运动转换为直线往复运动的全过程通过可拆解的三维结构直观呈现，让学习者能清晰观察到不同曲柄转角下连杆的受力姿态、滑块的行程变化规律，以及各铰接点的运动干涉边界。

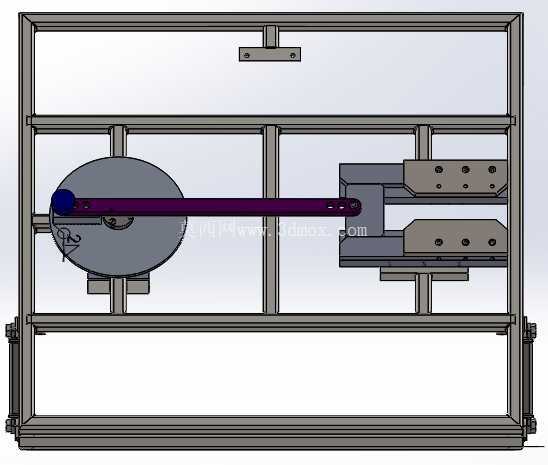

　　从功能特性来看，模型完整还原了曲柄连杆机构的全部核心组成：带偏心铰接点的圆盘曲柄、长杆型传动连杆、做直线往复运动的滑块组件，以及用于承载所有部件的框架式安装基座。曲柄部分采用圆盘式结构设计，铰接点距离圆盘回转中心的距离即为曲柄半径，这个尺寸直接决定了滑块的最大行程，建模时特意保留了曲柄与连杆铰接处的销轴安装位、轴端挡圈的固定槽位，还原实际装配时的定位逻辑。连杆部分采用等截面长杆结构，两端分别设计与曲柄、滑块铰接的连接孔，孔位公差按照间隙配合的装配要求预留，保证机构运动时连杆不会出现卡滞，同时也不会因为间隙过大出现明显的运动窜动。滑块部分配套设计了直线导向的安装座，导向面的宽度、滑块与导向座的配合长度都按照实际传动的平稳性要求设置，避免滑块在往复运动过程中出现偏载卡涩的问题。

　　设计思路上，整套模型没有采用工业级重载曲柄连杆的冗余加强结构，而是优先保证结构的可视性与易拆解性：框架式基座采用型材拼接的结构形式，所有部件的安装位置都在基座上预留了对应的固定孔位，既可以完整展示整个机构的装配关系，也能让学习者快速拆解每个部件观察单独的结构形态。建模过程中特意将各运动部件的干涉检查作为核心校验环节，模拟曲柄整周回转时，连杆与基座框架、滑块与导向座、曲柄与安装背板之间的最小安全间隙，保证机构在全行程运动过程中不会出现部件碰撞的问题。

　　从安装边界与尺寸逻辑来看，整套机构的安装基准为框架基座的底部安装面，基座的长宽尺寸按照常规教学演示台的摆放范围设置，不需要额外占用过大的展示空间。曲柄的回转半径、连杆的中心距、滑块的导向行程三者之间的尺寸匹配，严格按照曲柄滑块机构的运动学公式计算确定，保证滑块的运动规律符合无急回特性的对心曲柄滑块运动特征，避免因为尺寸配比错误导致运动失真。各铰接点的销轴直径、连杆的截面尺寸、滑块的导向长度，都按照教学模型的轻量化要求设置，既保证结构有足够的刚度不会在演示过程中出现形变，也不会因为结构过于厚重不便于搬运与拆解展示。在实际教学使用中，这套模型既可以作为三维建模练习的参照样本，让学习者掌握连杆类零件、盘类零件、框架类焊接/拼接结构的建模方法，也可以导入运动仿真模块，添加对应的运动副后直接模拟机构的运动过程，输出位移、速度、加速度曲线，辅助讲解机构的运动学特性。
