齿轮加工用分度头连杆执行机构

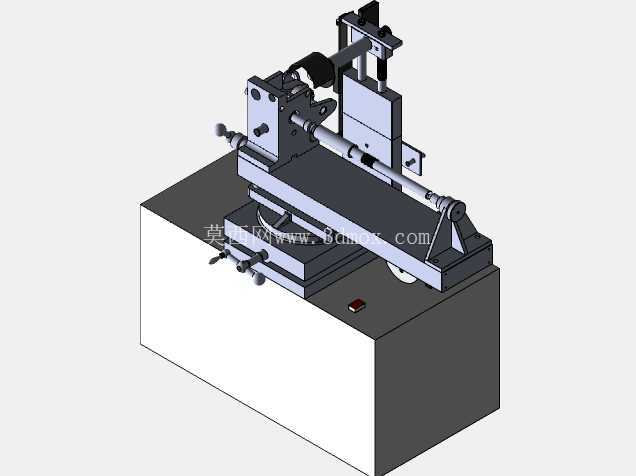

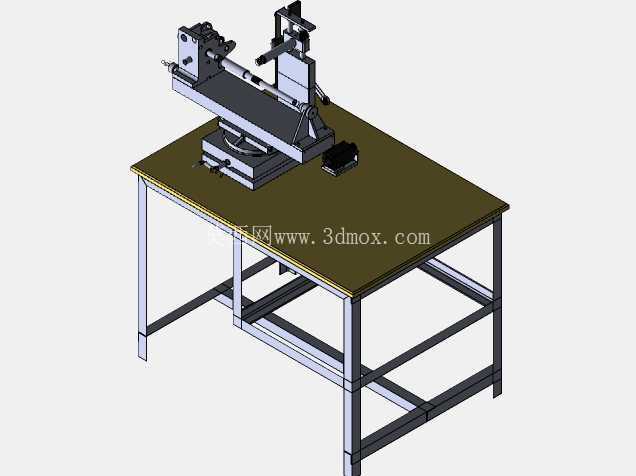

　　这套分度执行连杆机构，是小型齿轮加工设备上的核心分度动作传递部件，主要适配台式小型滚齿、铣齿加工场景，多用于小模数正齿轮、斜齿轮的单件小批量加工工序，常见于维修车间、职校实训工位、小型五金加工坊的自制改装设备上，用来替代昂贵的专业万能分度头，降低小规格齿轮加工的设备投入成本。

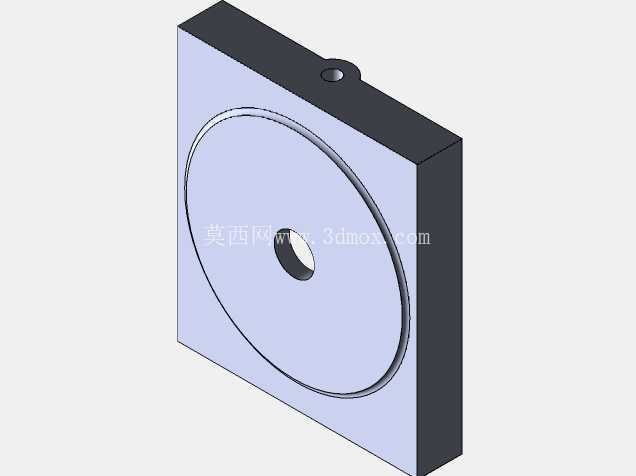

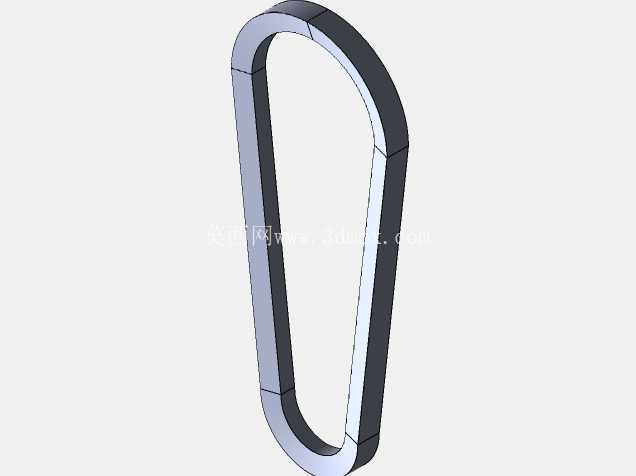

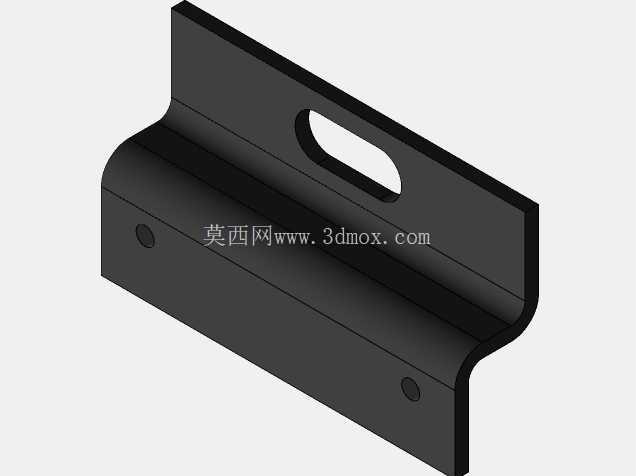

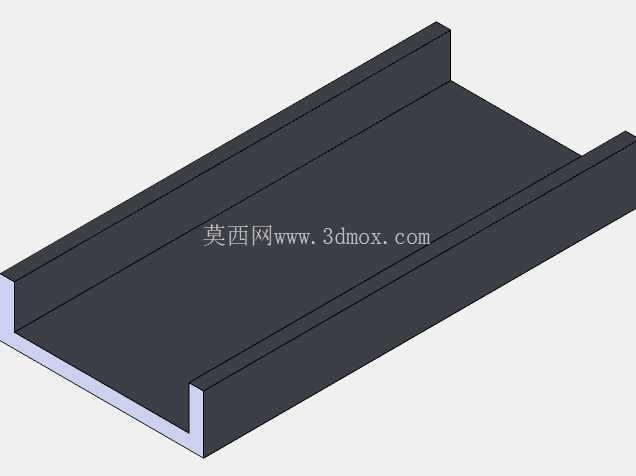

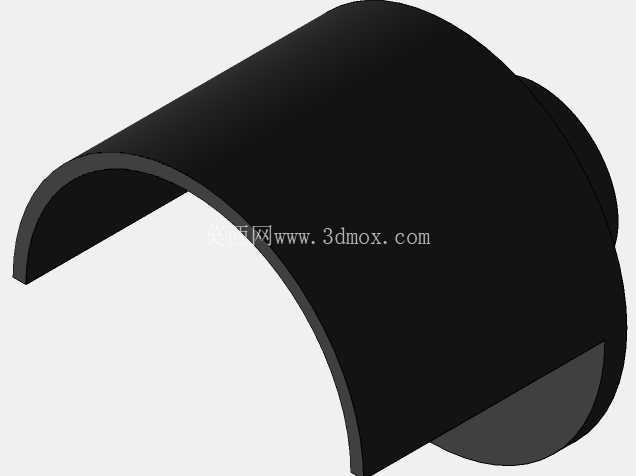

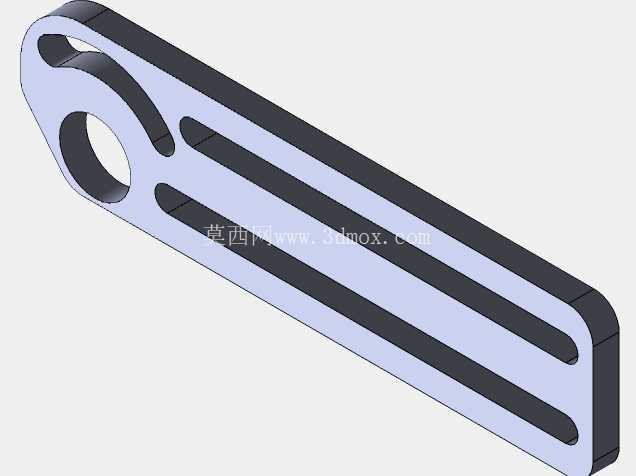

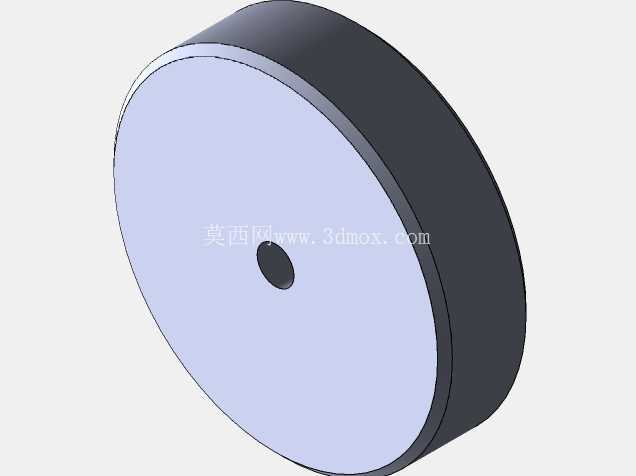

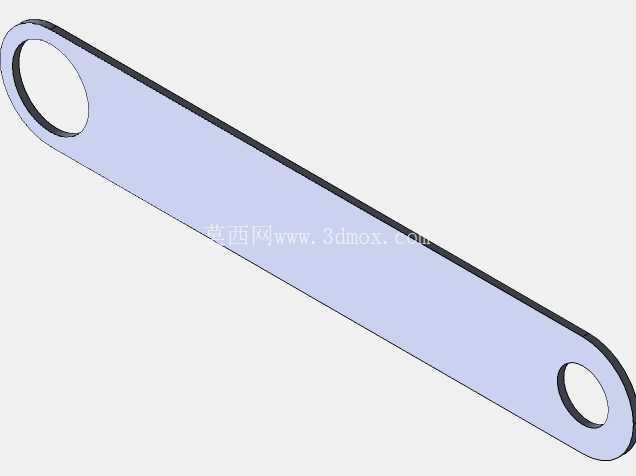

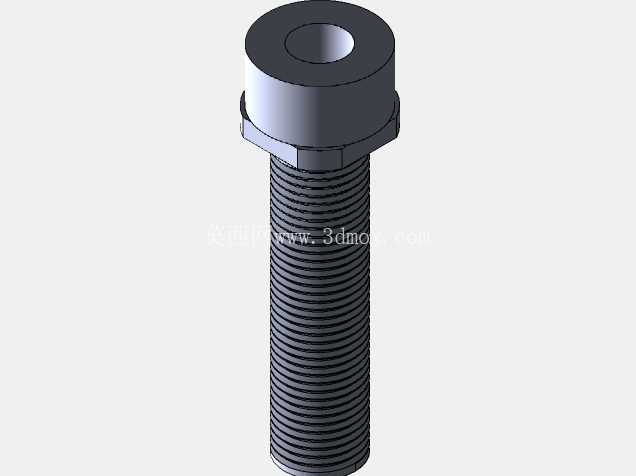

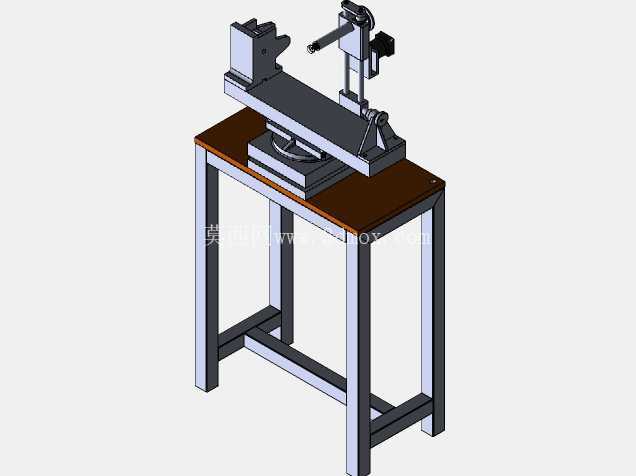

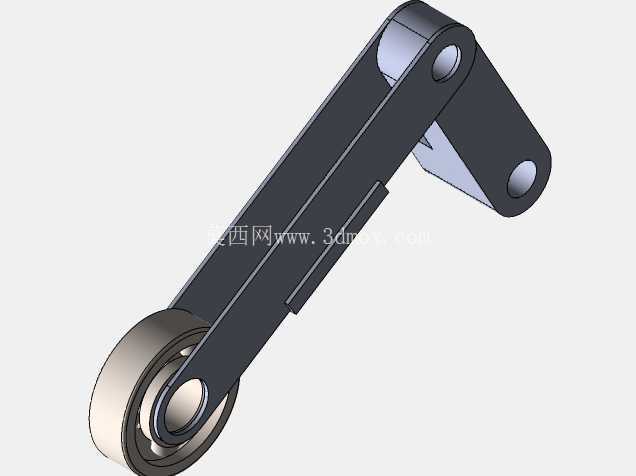

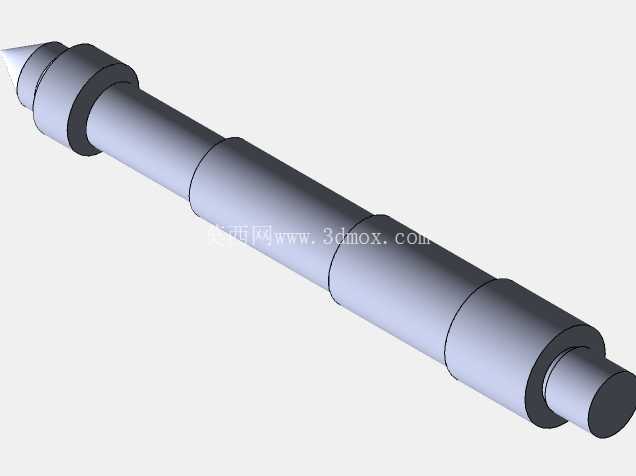

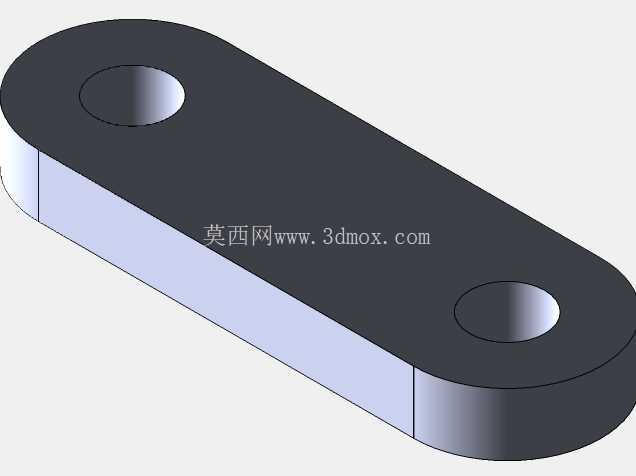

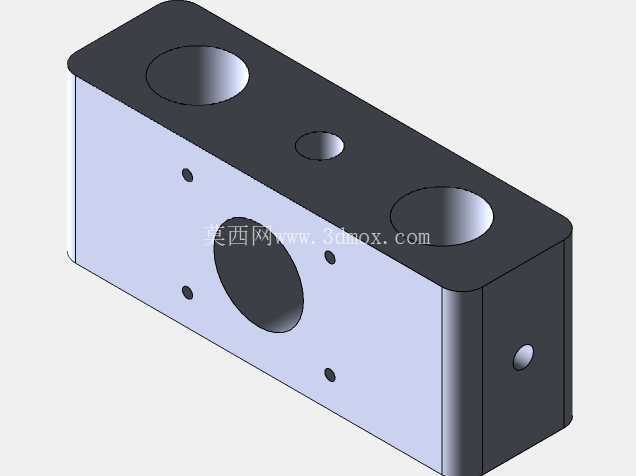

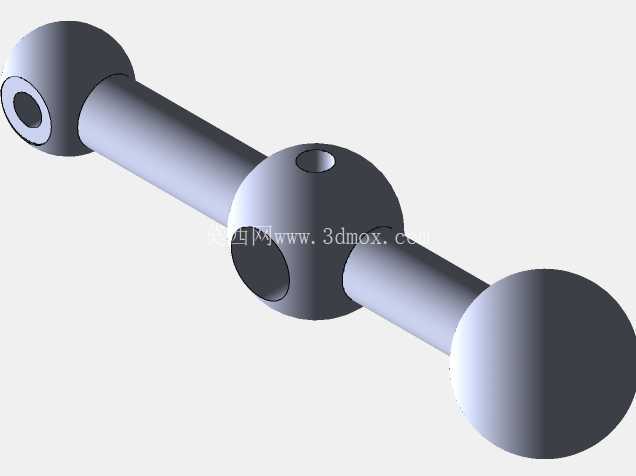

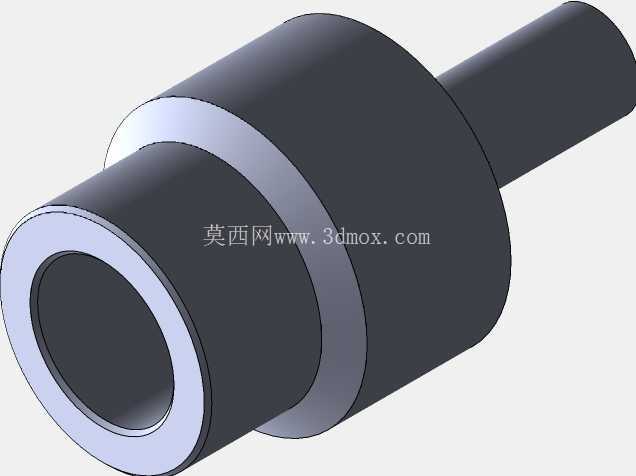

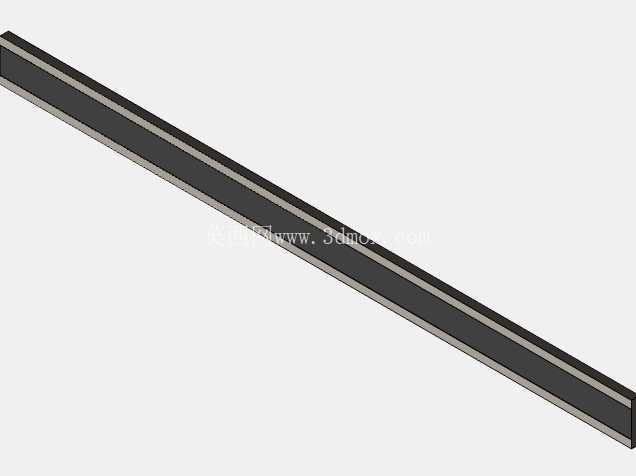

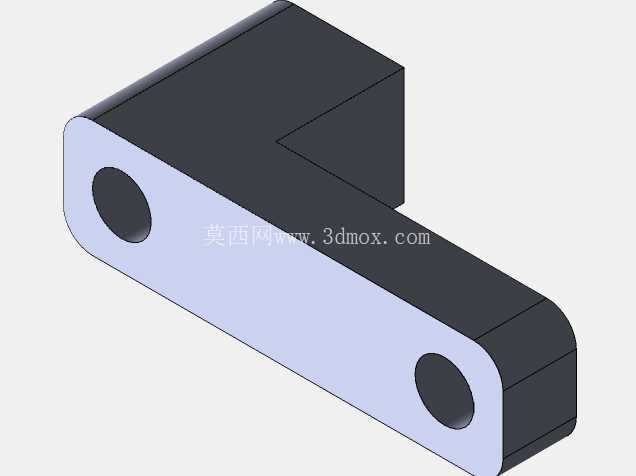

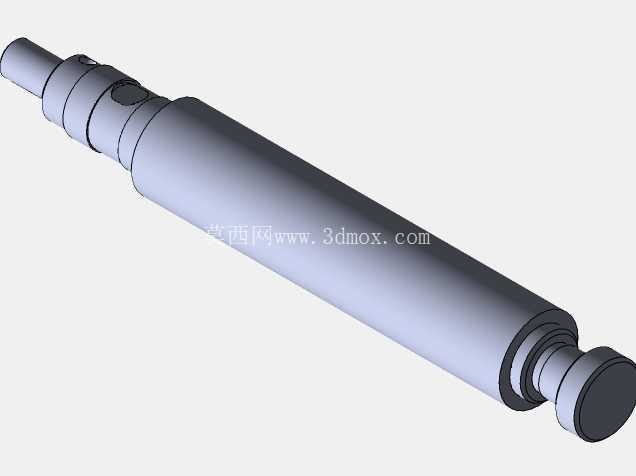

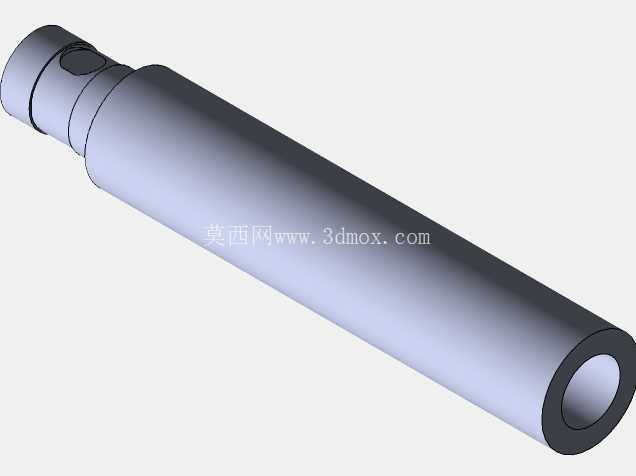

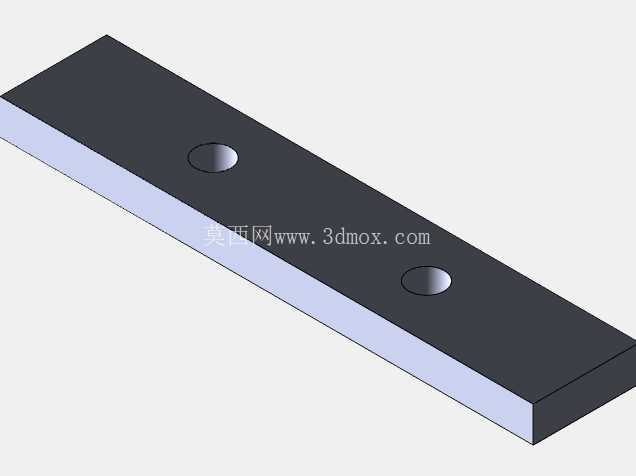

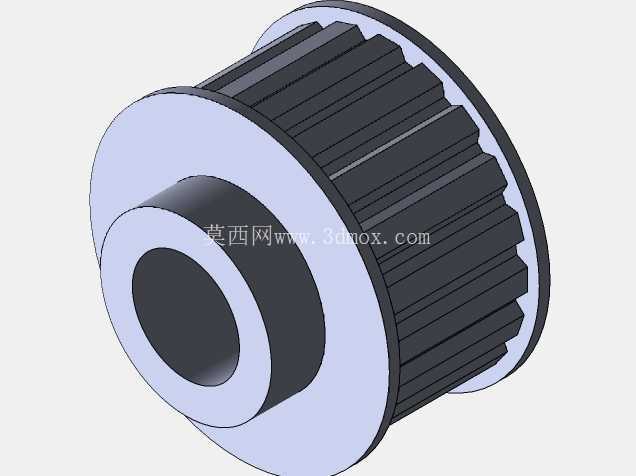

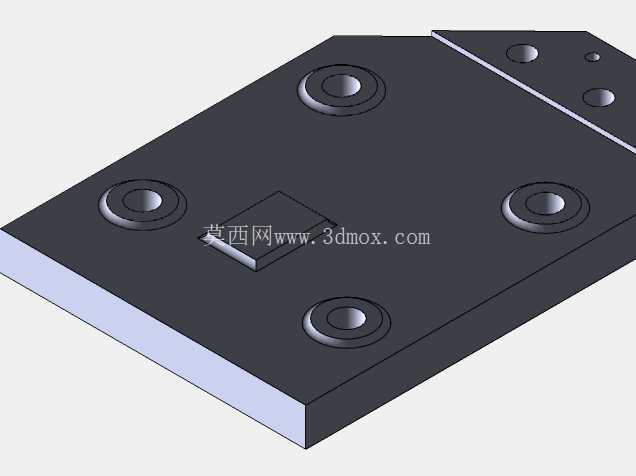

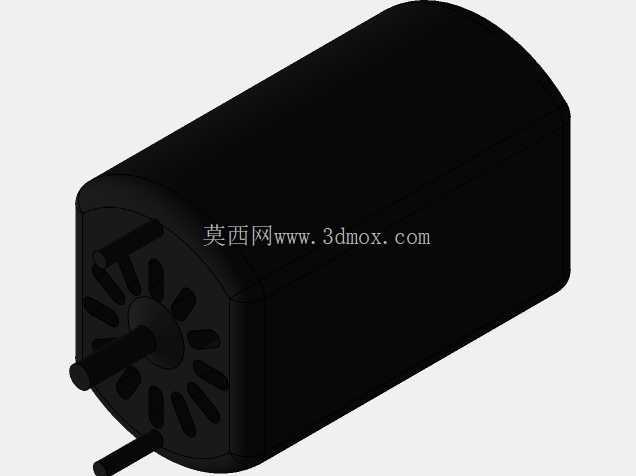

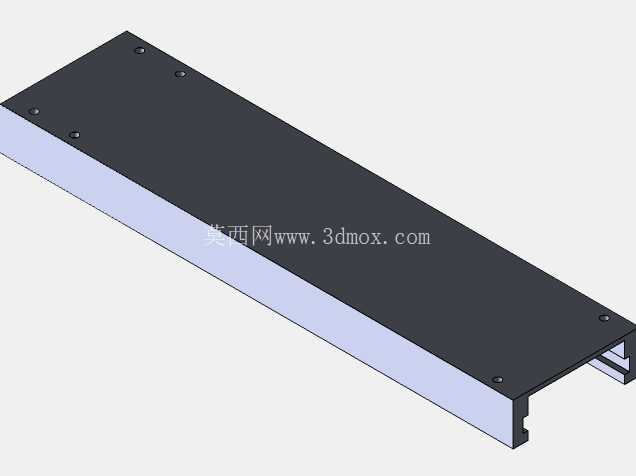

　　从结构设计逻辑来看，整套机构采用双摇杆连杆的传动原理，长条形连杆主体作为力传递的核心载体，两端分别设置铰接孔位，一端铰接设备的分度拨盘驱动位，另一端连接带轴承的滚轮执行端，滚轮端直接与分度盘的槽位或齿位接触，将驱动端的往复摆动转化为分度盘的定角度转动，实现齿坯的等分分度动作。连杆主体采用等截面矩形钢质结构设计，截面厚度经过刚度校核，在传递分度扭矩时不会产生挠曲变形，保证分度动作的定位精度，避免因连杆形变导致的分度角偏差，最终造成齿轮齿距超差的问题。

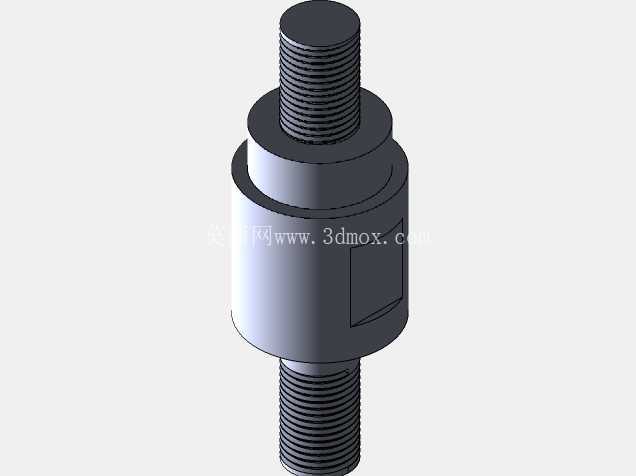

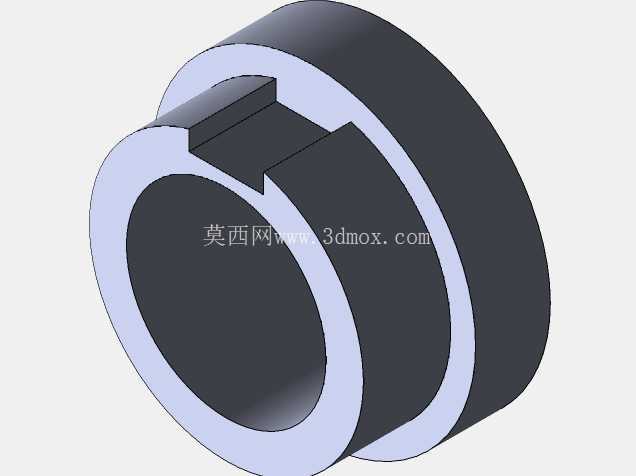

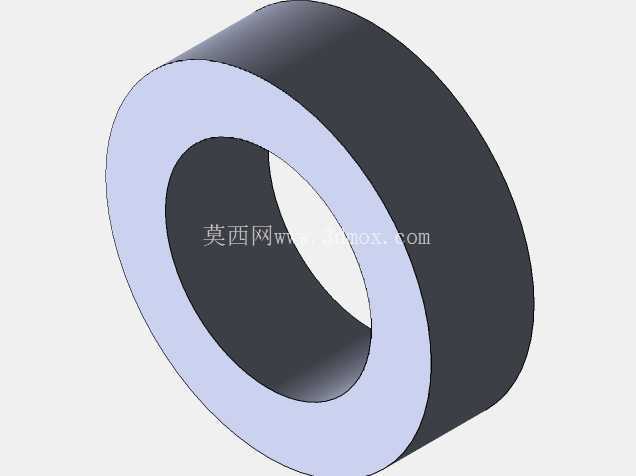

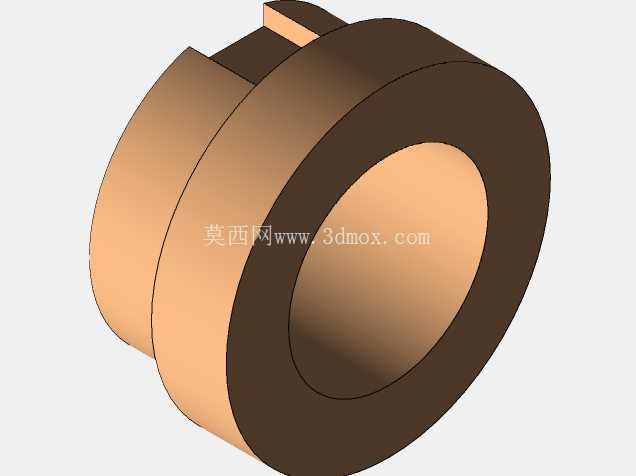

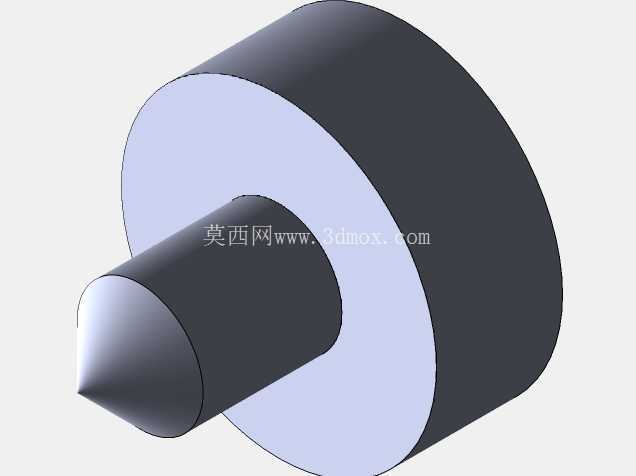

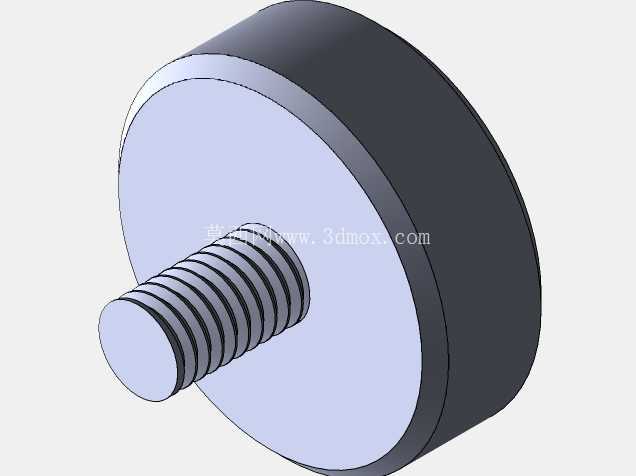

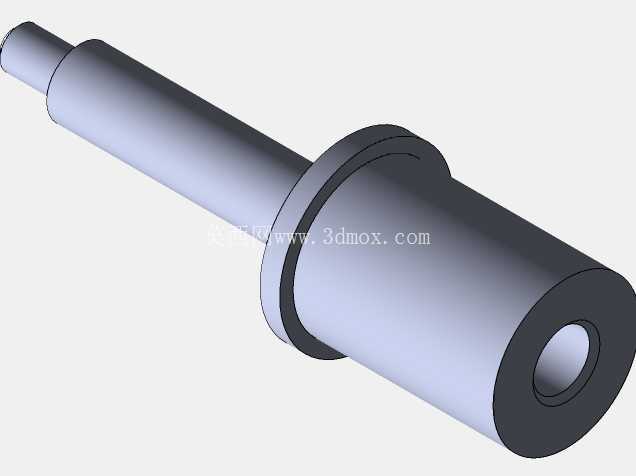

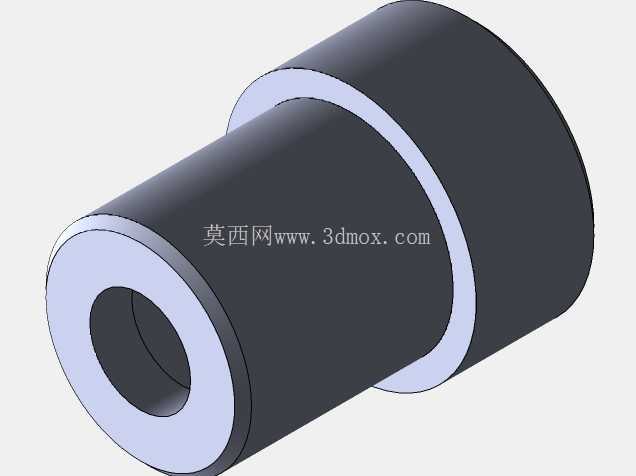

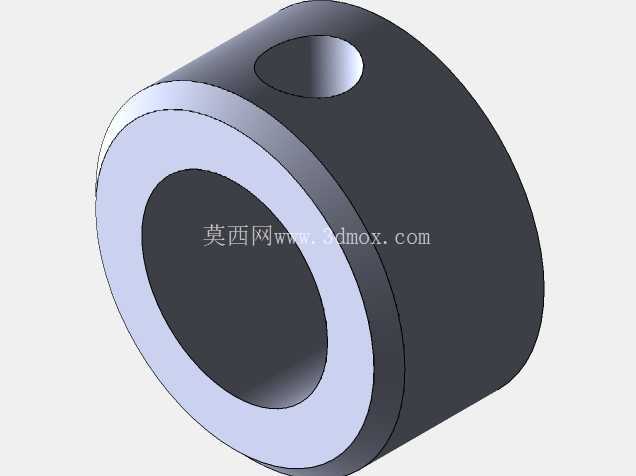

　　安装边界方面，连杆两端铰接孔的同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞、无偏磨；下端配套的深沟球轴承采用过盈配合压装在滚轮内孔，滚轮外圆做淬硬处理，硬度达到HRC45-50，减少长期与分度盘接触产生的磨损，延长整套机构的维护周期。上端铰接孔配套耐磨铜套，可定期加注润滑脂，降低铰接转动的摩擦阻力，让分度动作更顺畅，避免出现爬行、顿挫的情况，保证分度转动的匀速性，减少齿坯加工时的表面振纹。

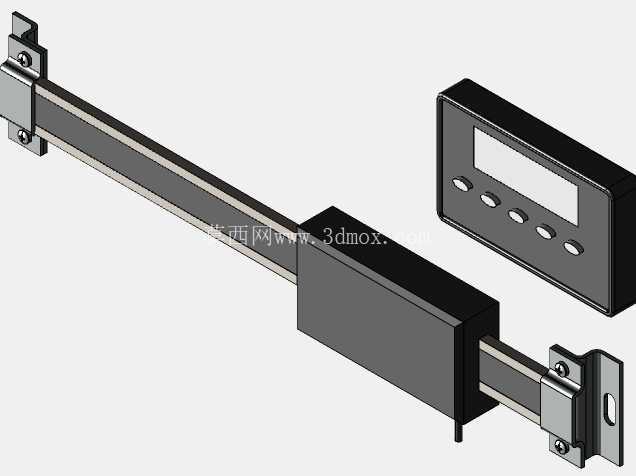

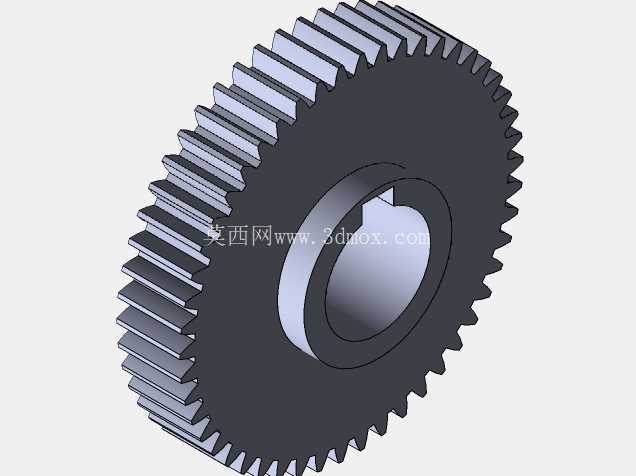

　　实际使用过程中，这套机构的分度精度可满足8级及以下精度等级齿轮的加工需求，适配模数0.5-3mm的正齿轮、斜齿轮加工，不需要复杂的数控分度系统，通过机械结构的固定传动比实现等分分度，调整时只需要更换对应槽数的分度盘，就能完成不同齿数齿轮的加工分度，调整步骤简单，对操作人员的技术门槛要求较低。

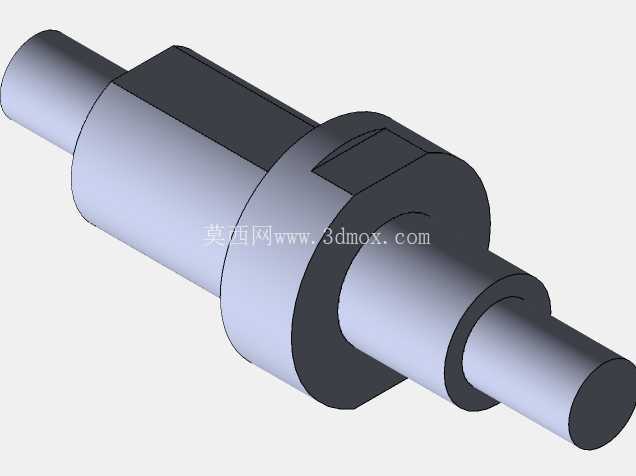

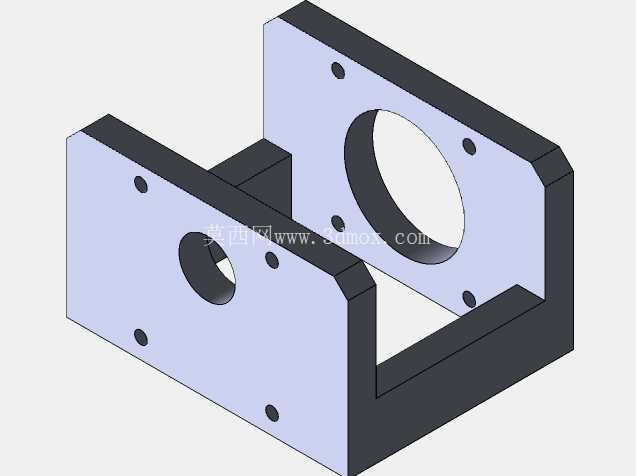

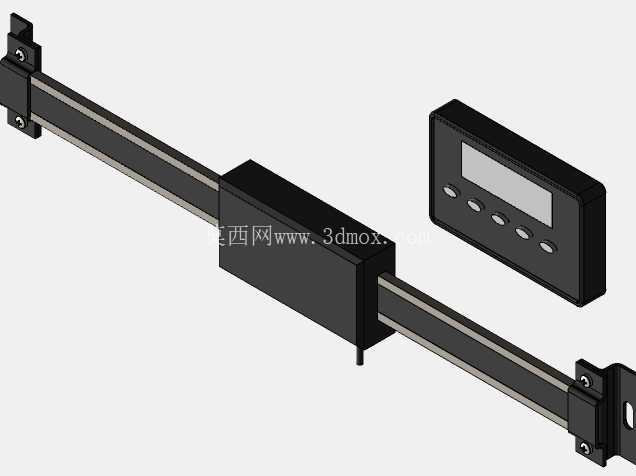

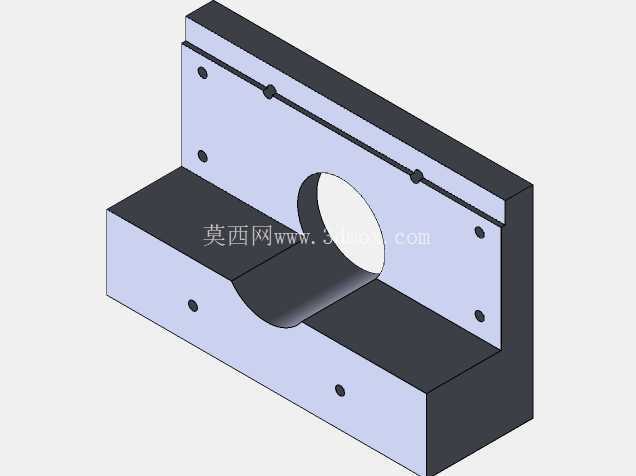

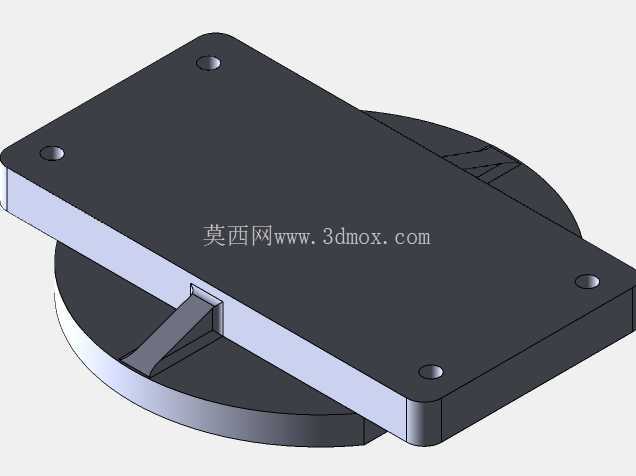

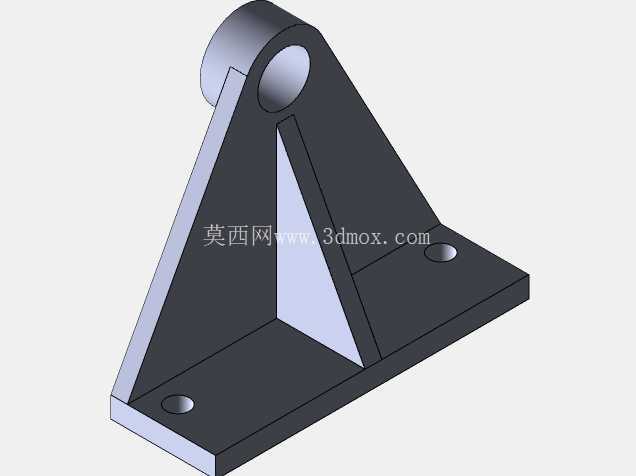

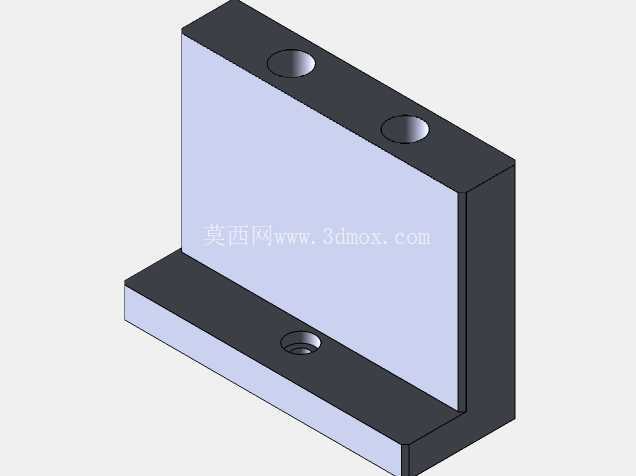

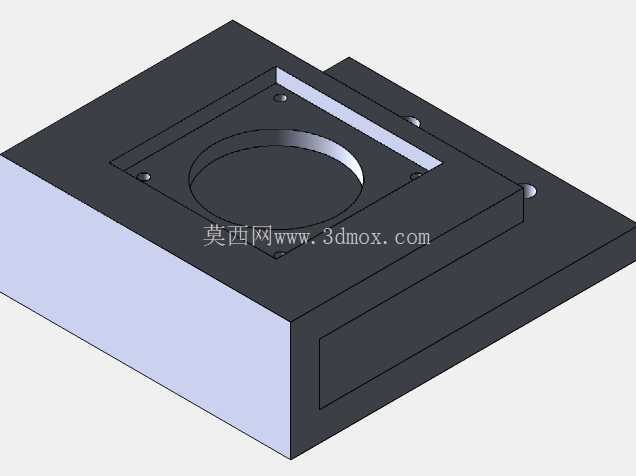

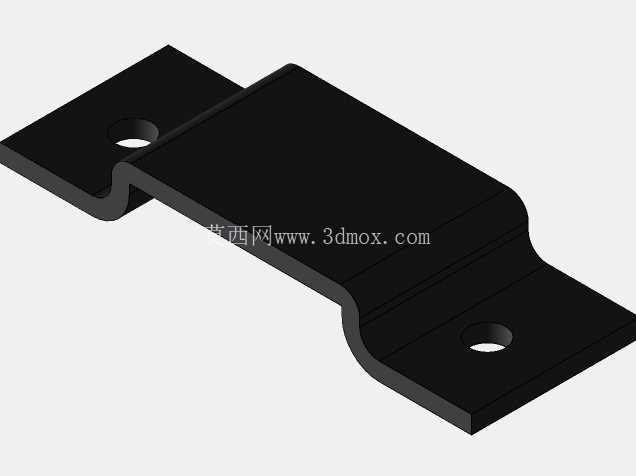

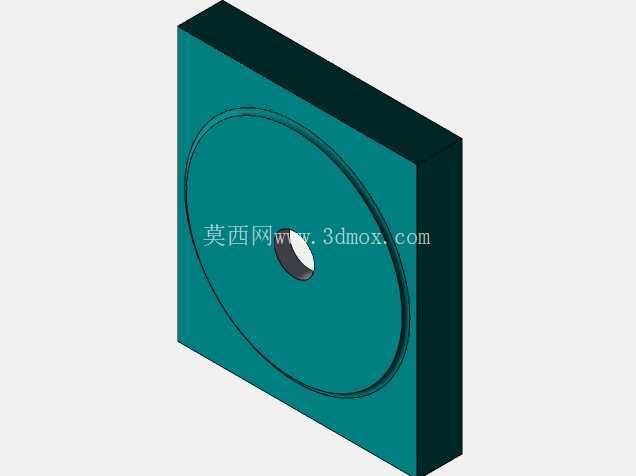

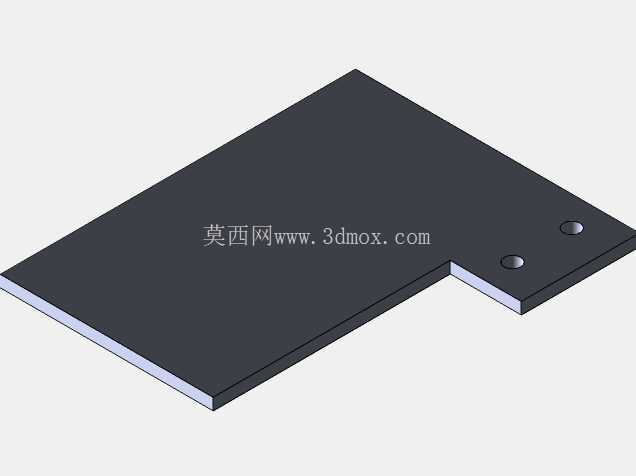

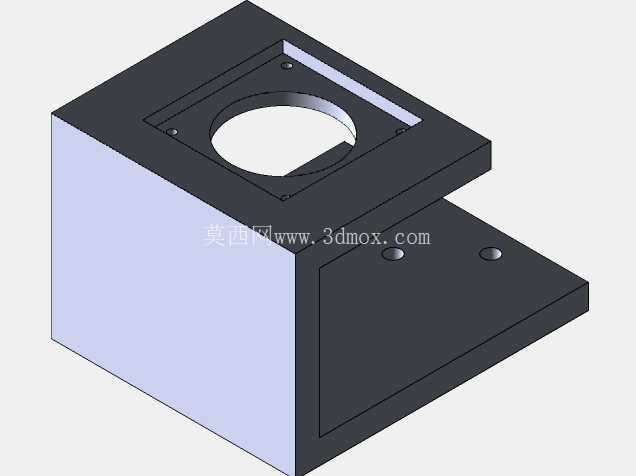

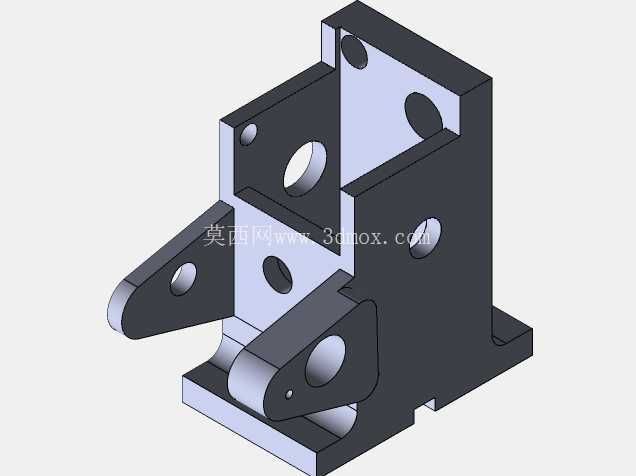

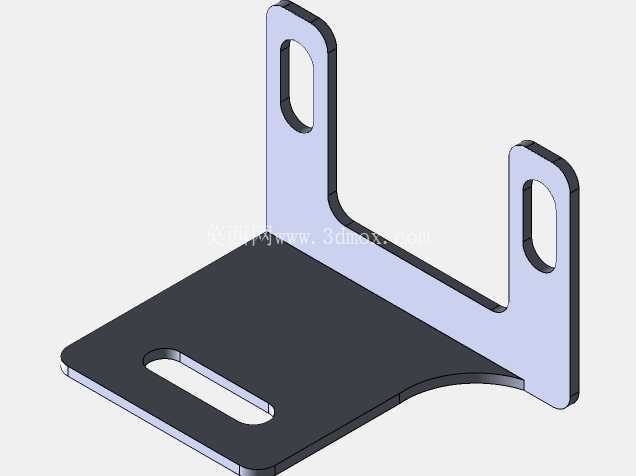

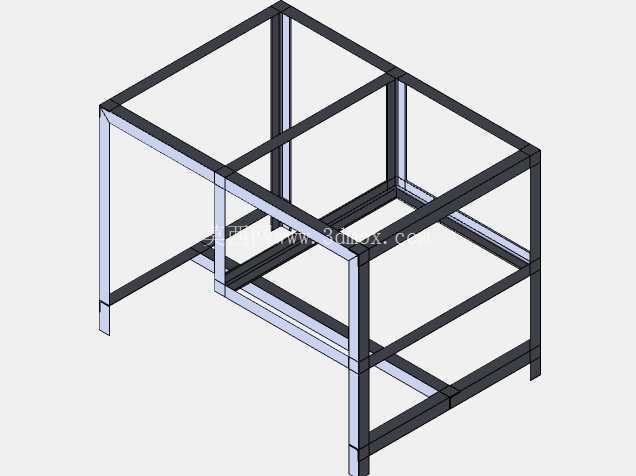

　　设计时特意将连杆的力臂长度做了优化，在保证分度动作行程足够的前提下，尽可能缩小机构的整体占用空间，可直接加装在普通台式钻床、小型卧式铣床的工作台面上，不需要对原有设备做大规模改装，安装时只需要固定两个铰接支座的位置，调整好连杆的初始角度，保证滚轮与分度盘的接触压力适中，不会出现脱槽、卡滞的情况即可投入使用。

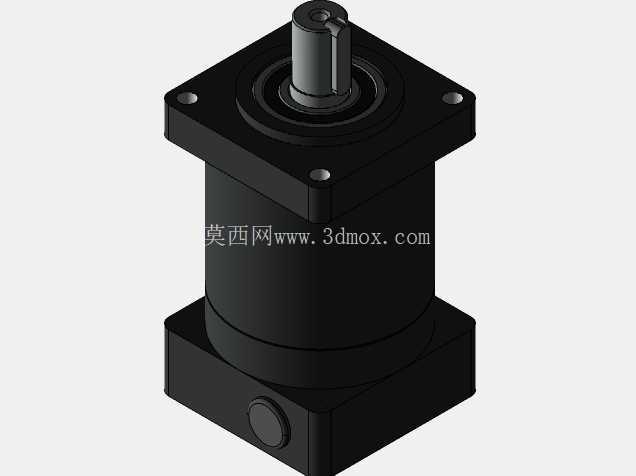

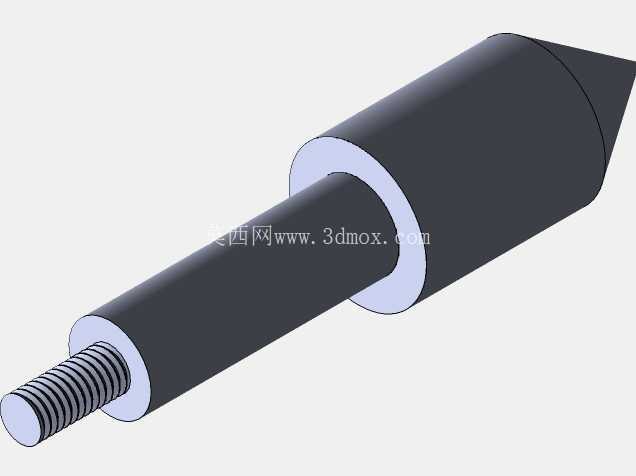

　　从功能特性来看，整套机构没有复杂的电控、液压元件，纯机械结构的可靠性极高，在车间多粉尘、多切削液的加工环境下也能稳定运行，日常维护只需要定期检查铰接位的磨损情况、补充润滑脂即可，故障率远低于电控分度机构。连杆侧面设置的两个凸台结构，是用来安装行程限位挡片的，可精准限制连杆的摆动角度，避免分度动作超程导致分度盘转动过度，保证每次分度的转角误差控制在允许范围内，加工出的齿轮齿距累积误差可满足常规传动场景的使用要求，比如小型减速机、电动工具、玩具传动组的齿轮加工都能适用。
