双曲柄联动机械连杆臂教学演示装置

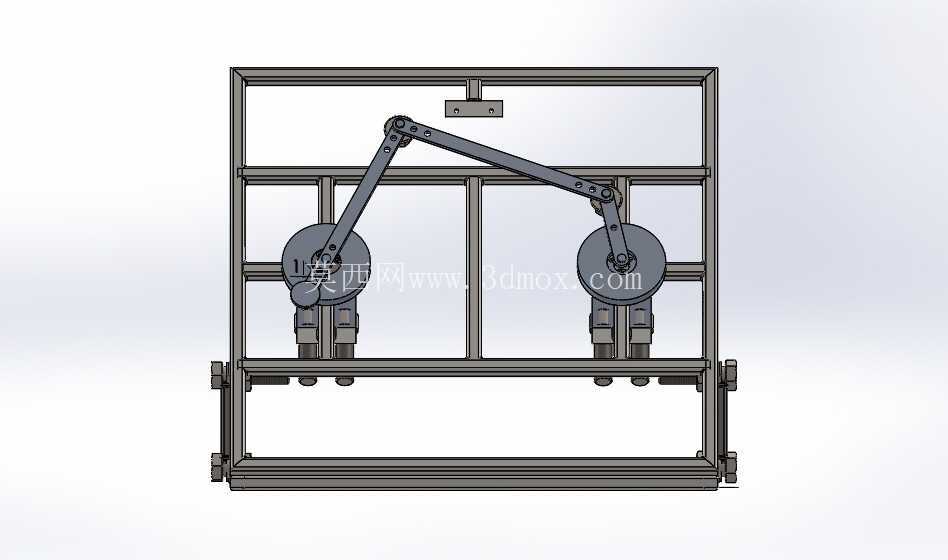

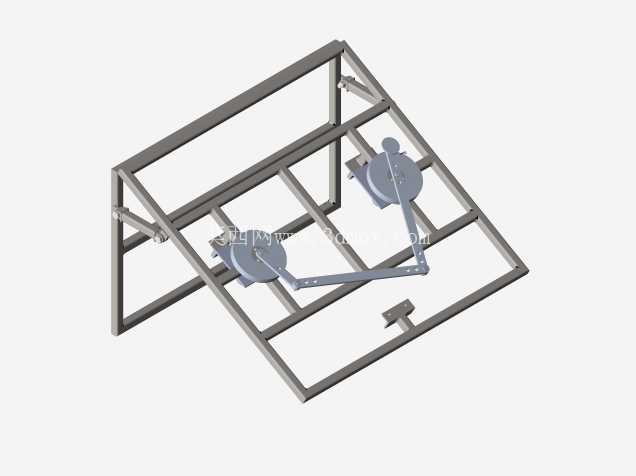

　　这套双曲柄联动连杆臂结构，最初是为了给刚接触机械原理的学习者拆解平面连杆机构的运动逻辑做的具象化演示载体，日常也会被小型非标设备的设计人员拿来做同构型机构的运动验证参考，毕竟很多需要实现特定往复摆动、点位移送的工位，核心传动逻辑都能从这类基础连杆构型里衍生出来。整个结构的支撑框架采用标准工业铝型材拼接而成，框架的上下横梁、左右竖梁都预留了通用T型槽，不管是后续加装驱动电机、调整限位组件，还是把整套机构固定到实验台或者设备台架上，都不需要额外做复杂的打孔攻丝，型材的槽口间距完全符合通用工业安装标准，横向安装边界控制在600毫米以内，纵向高度不超过500毫米，纵深方向预留150毫米的安装空间，不管是放在教学实验台的桌面，还是嵌入小型自动化设备的机架内部，都不会出现空间干涉的问题。

　　两个对称布置的曲柄轮是整套机构的动力输入端，单轮直径设计为120毫米，轮盘上沿圆周方向开了3组不同偏心距的铰接孔，使用者可以根据需要模拟不同行程的连杆运动，铰接位置全部采用带自润滑衬套的销轴连接，避免长时间往复转动出现卡滞，也能减少运动过程中的间隙累积，保证运动轨迹的精度。连接曲柄轮和末端执行位的两根连杆臂采用等强度设计，臂身截面做了轻量化的挖槽处理，在保证结构刚性、不会因为高速往复运动出现形变抖动的前提下，尽可能降低运动部件的自重，减少驱动端的负载，连杆和曲柄、连杆和末端滑动座的铰接点都做了限位台阶，防止运动过程中销轴窜动脱落。

　　框架顶部预留的安装座是用来固定末端执行元件的，不管是装吸盘、夹爪还是画笔类的标记工具，都能通过标准螺栓直接固定，当两个曲柄轮做同步圆周转动时，连杆臂会带动顶部的安装座按照预设的轨迹做往复曲线运动，能直观演示双曲柄机构的急回特性、运动死点位置，以及不同铰接点位置对末端运动轨迹的影响。做这套结构的三维建模时，特意把所有铰接位置的配合间隙都按照实际装配公差做了预留，没有做成完全零间隙的理想化模型，学习者在做运动仿真的时候，能直观看到不同公差等级对机构运动平顺性的影响，也能直接导出工程图用来加工实物样机。

　　框架底部的安装脚做了可调式设计，四个角的支撑脚可以微调高度，保证整套机构放在不平整的台面上也能保持水平，避免因为机架倾斜导致运动过程中出现额外的侧向力，加速铰接部件的磨损。很多人在初次设计连杆类传动机构的时候，很容易忽略机架的刚性对运动精度的影响，这套模型里特意把框架的横梁连接位置做了加强角件的模拟，能让使用者直观看到，当运动部件转速提升、负载加大时，机架的刚性不足会导致整个机构出现共振，末端轨迹偏移的问题，这也是很多教学类简化模型不会体现的实际工程细节。另外，两个曲柄轮的动力输入轴都从框架后侧伸出，不管是加装同步带轮实现单电机双轴驱动，还是分别加装伺服电机实现差速运动，都有足够的安装空间，不需要额外改动主体框架结构，拓展性很强。在小型非标自动化设备里，这类连杆机构常被用在小行程的工件移送、表面涂覆、轨迹划线等工位，相比气缸或者直线电机驱动的结构，纯连杆传动的结构不需要复杂的电控程序，只要电机保持匀速转动，就能稳定输出预设的运动轨迹，故障率更低，维护也更简单，这套模型把实际工程应用里需要考虑的安装边界、铰接强度、机架刚性等细节都做了还原，不管是用来做教学演示，还是作为实际机构设计的参考原型，都能直接复用大部分结构参数，不需要再从零开始做基础的构型验证。
