航模用活塞式动力单元带螺旋桨结构设计

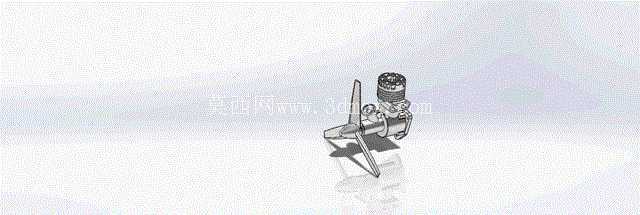

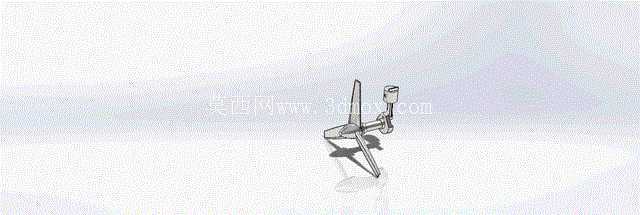

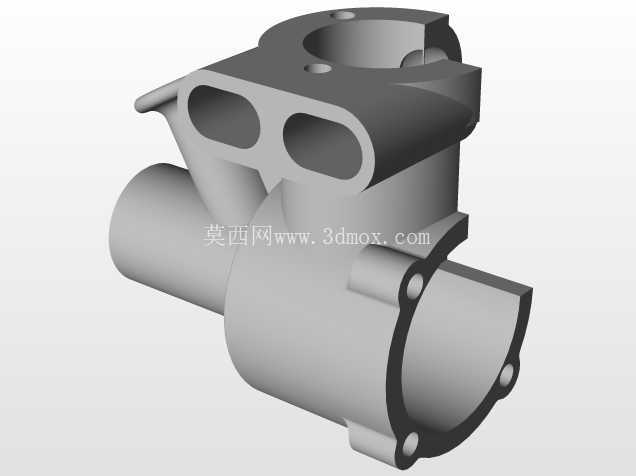

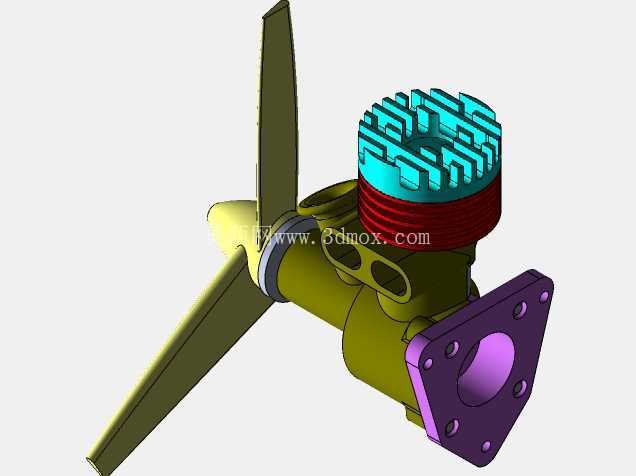

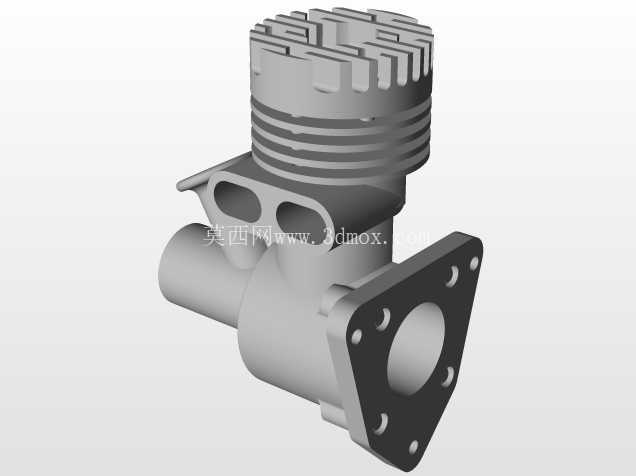

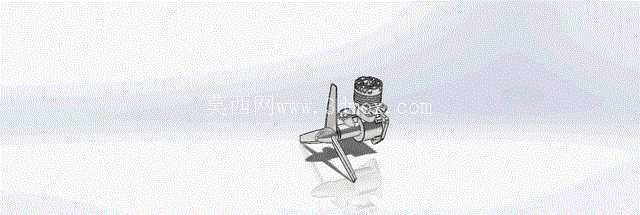

　　这套带螺旋桨的小型活塞式动力结构，核心应用场景集中在轻小型固定翼航模、微型无人验证机以及教学用动力原理演示台架上，区别于工业级大排量内燃机，这类小尺寸动力单元对重量控制、振动抑制、安装适配性的要求远高于大功率输出需求，设计过程中需要平衡动力输出效率与整机自重的矛盾点。从实际用途来看，该结构通过活塞往复运动带动曲轴旋转，直接驱动前端螺旋桨产生推力，缸头部分的迷宫式散热结构是针对风冷工况设计的，不需要额外搭载水冷循环系统，能够大幅降低整机附属结构重量，适配轻小型飞行器的载荷限制。在功能特性层面，紫色三角安装法兰是整机的核心安装基准，法兰上的六个安装孔采用等距非对称排布，能够避免安装时出现角度错位，同时法兰中心的通孔为曲轴输出端的避让空间，可直接对接螺旋桨桨座或者减速齿轮组，不需要额外加装转接轴套；缸体侧面的两个镂空凸台是化油器与排气口的安装位，凸台内的流道直接连通缸体内部的燃烧室，设计时需要保证流道内壁的光滑度，降低进气与排气过程中的气流阻力，减少动力损耗。

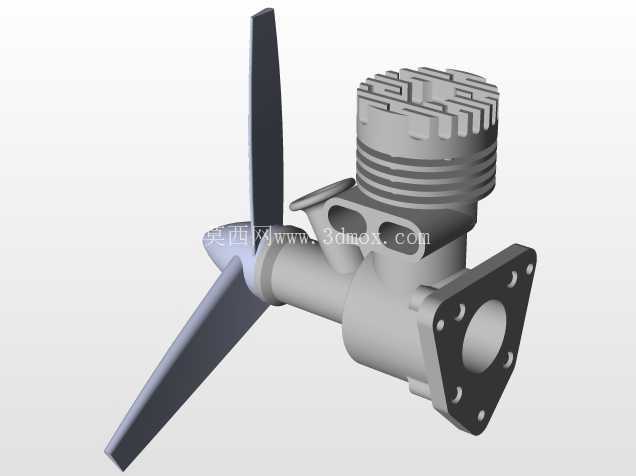

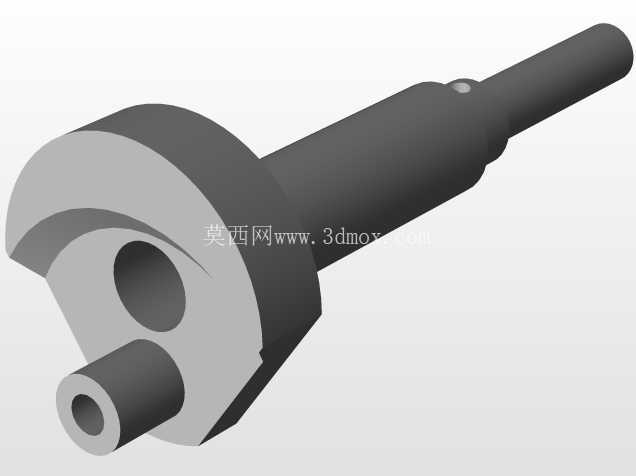

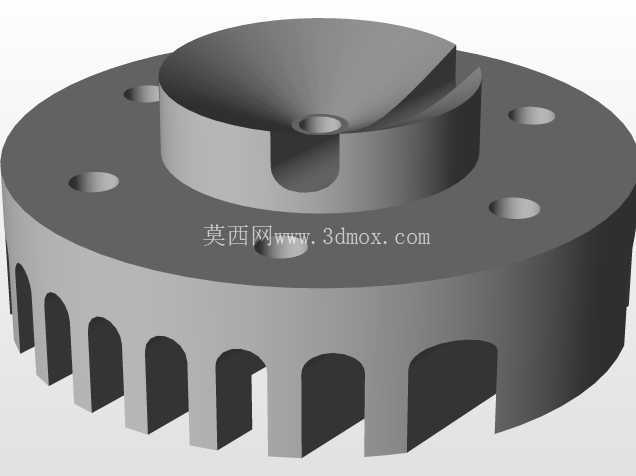

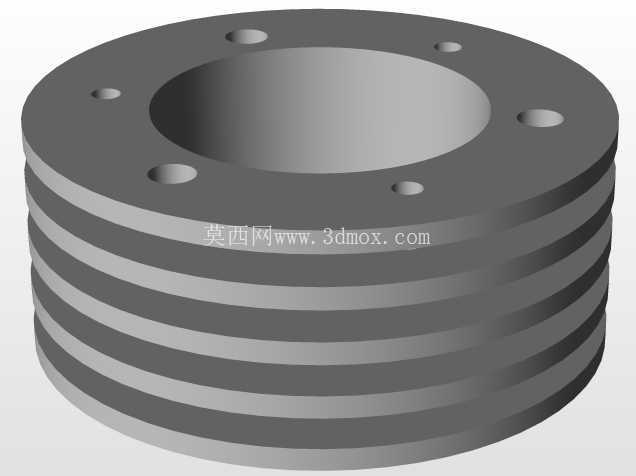

　　设计思路上，首先确定的是螺旋桨的旋转直径与桨距参数，反推曲轴所需的输出扭矩与额定转速，再匹配缸体的活塞行程与缸径尺寸，缸头的散热鳍片采用交错式迷宫排布，相比传统直列鳍片，能够在相同迎风面积下提升30%左右的散热面积，避免高转速工况下缸头温度过高导致的动力衰减；曲轴部分采用双轴承支撑结构，前后轴承分别布置在曲轴前端与后端，能够抵消螺旋桨旋转时产生的径向跳动，降低整机振动幅度，避免振动传递到机身导致航模飞控传感器出现数据偏差。

　　外形尺寸与安装边界方面，整套动力单元的最大径向尺寸为三角法兰的对角长度，安装时需要保证法兰贴合面的平面度公差在0.05mm以内，避免安装应力导致曲轴转动卡滞；螺旋桨的旋转平面需要与法兰安装面保持平行，平行度公差控制在0.1mm以内，防止螺旋桨旋转时产生额外的轴向拉力分量，导致整机运行时出现偏航力矩；缸头部分的最高凸起位置需要与飞行器整流罩内壁保留至少5mm的间隙，保证风冷气流能够顺利通过散热鳍片间隙，避免出现散热死区；整机的重心位置落在法兰安装面靠前12mm处，安装时需要匹配机身的重心设计，避免出现头重或者尾重的情况，影响飞行器的操控稳定性。

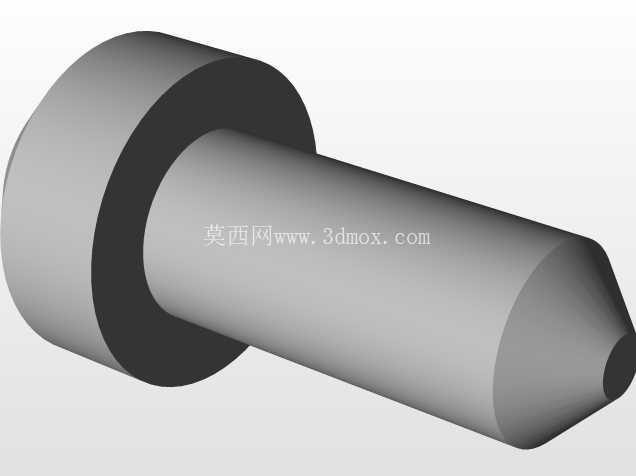

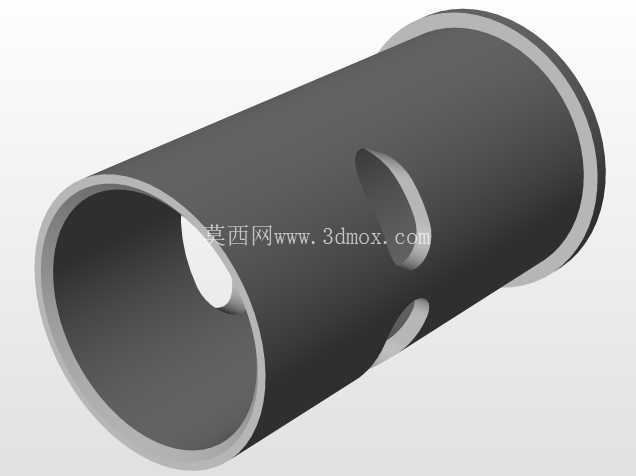

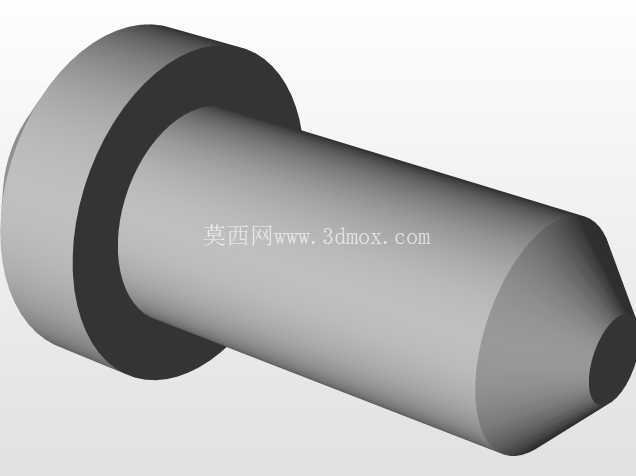

　　实际装配过程中，缸体与法兰的连接采用过盈定位加螺栓紧固的方式，定位销的位置设置在法兰的两个边角处，能够保证装配时的同轴度精度，不需要反复调整对齐；活塞与缸套的配合间隙按照小排量内燃机的标准设定，兼顾冷启动密封性与热态工况下的膨胀余量，避免热机后出现拉缸故障；螺旋桨桨座与曲轴的连接采用锥面配合加锁紧螺母的结构，能够传递更大的扭矩，避免高转速下螺旋桨出现打滑脱落的风险。这类小型动力单元的设计核心从来不是追求极致的动力输出，而是在有限的尺寸与重量限制下，保证运行的稳定性与可靠性，毕竟轻小型飞行器的动力冗余度极低，任何一个小的结构设计缺陷都可能导致整机运行故障，因此每一处安装定位、每一条流道设计、每一个散热结构的排布，都需要结合实际运行工况反复校核，才能满足实际使用需求。
