便携式两米深度电动土壤钻孔钻机

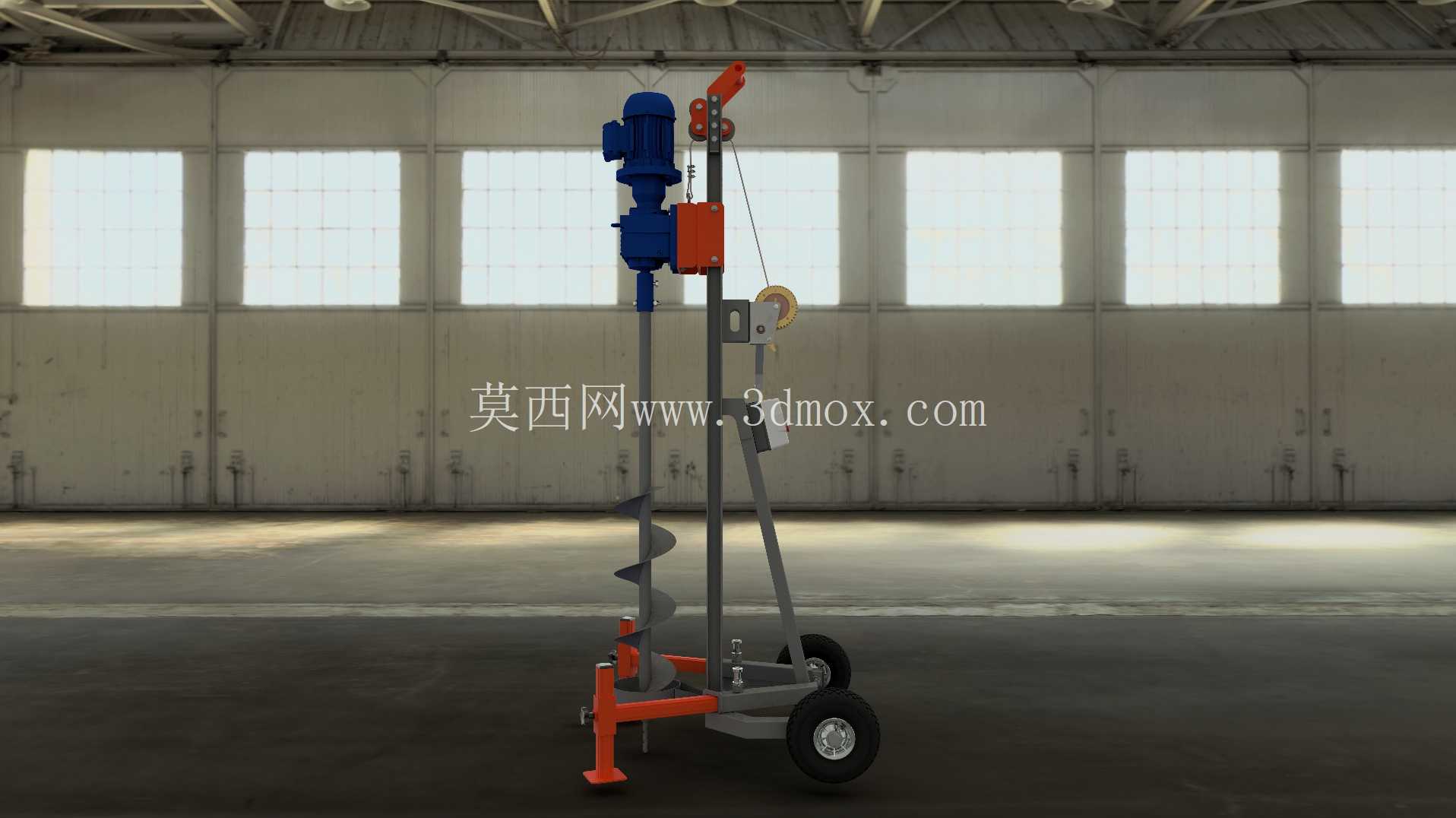

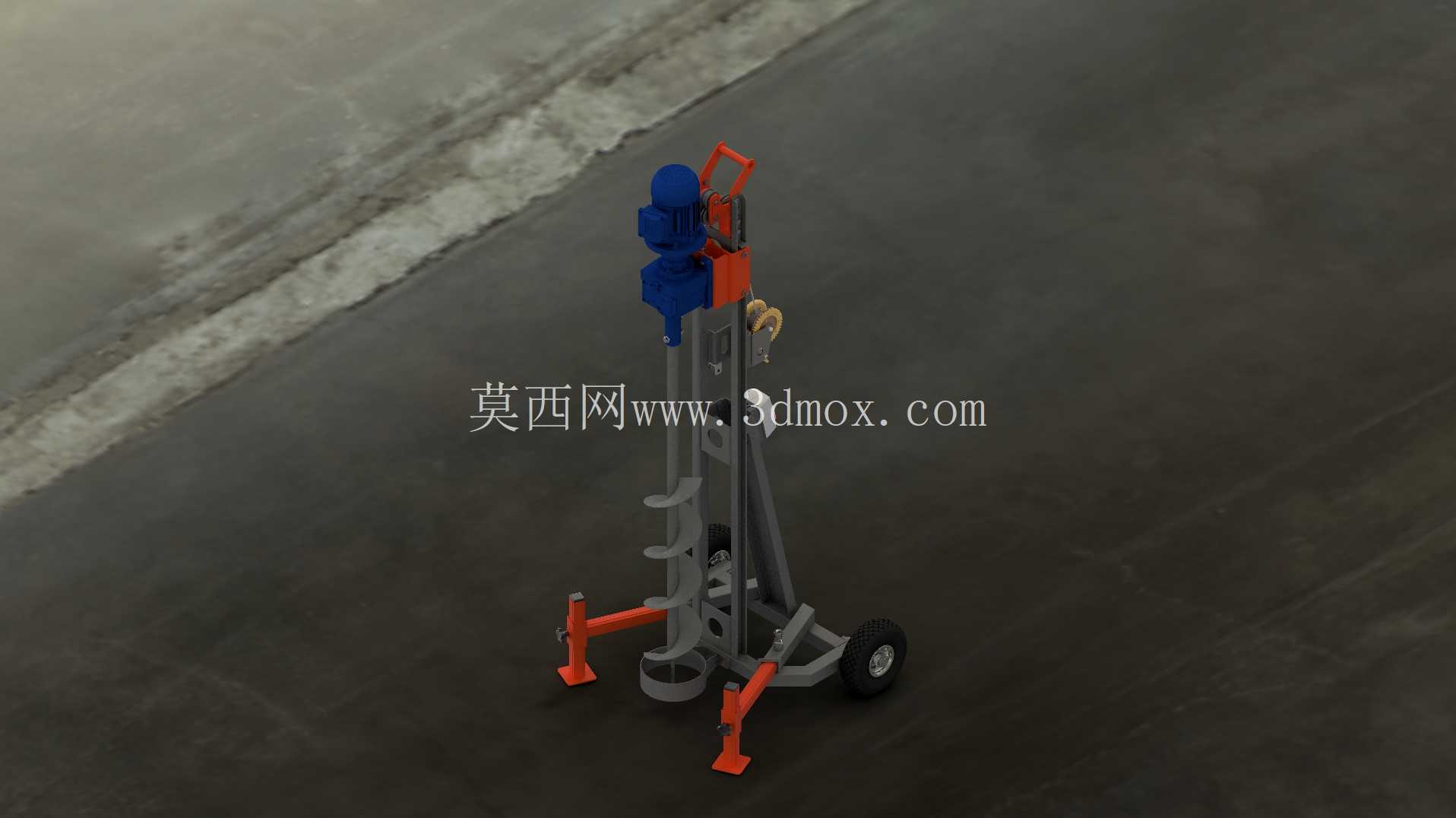

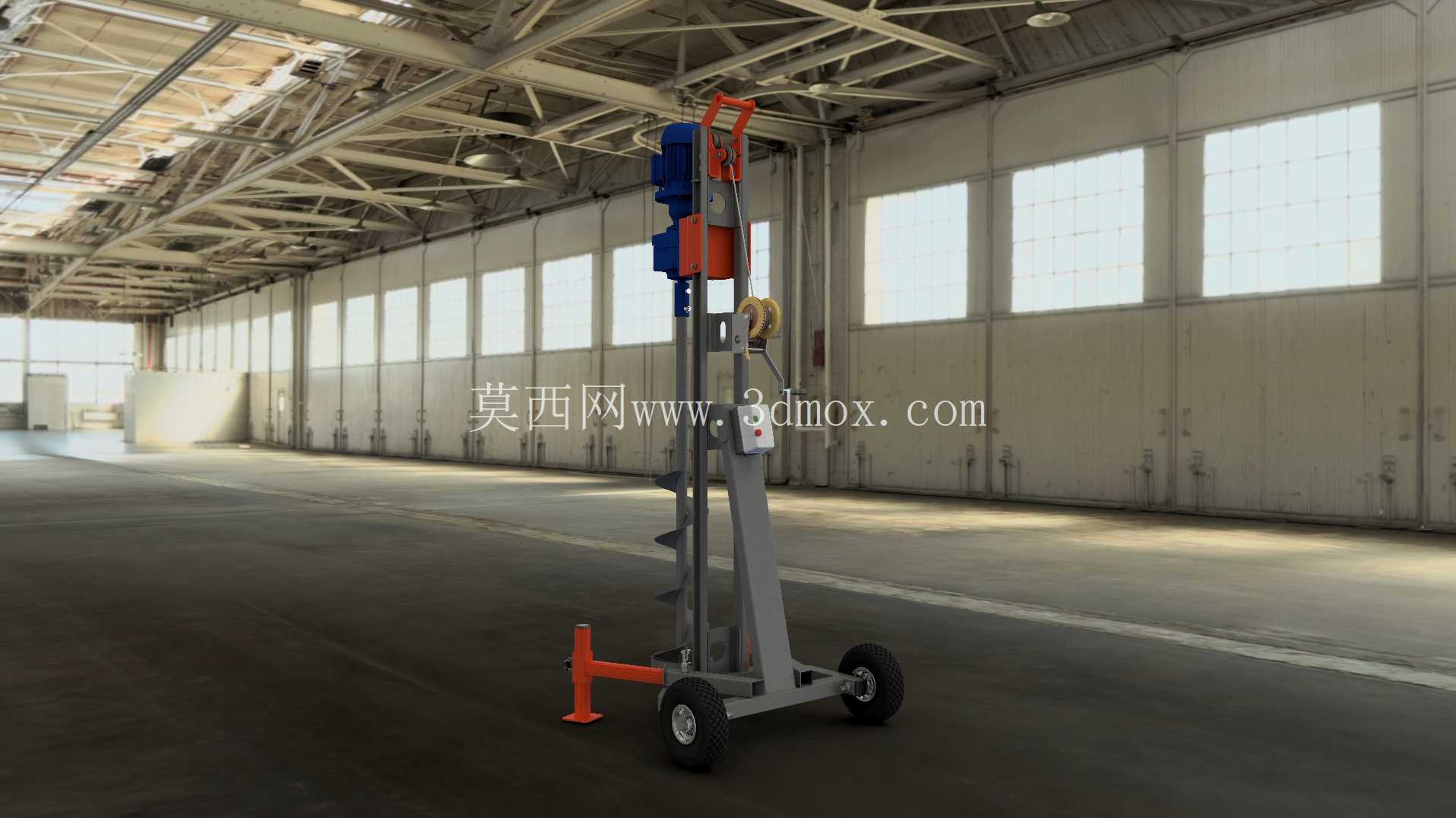

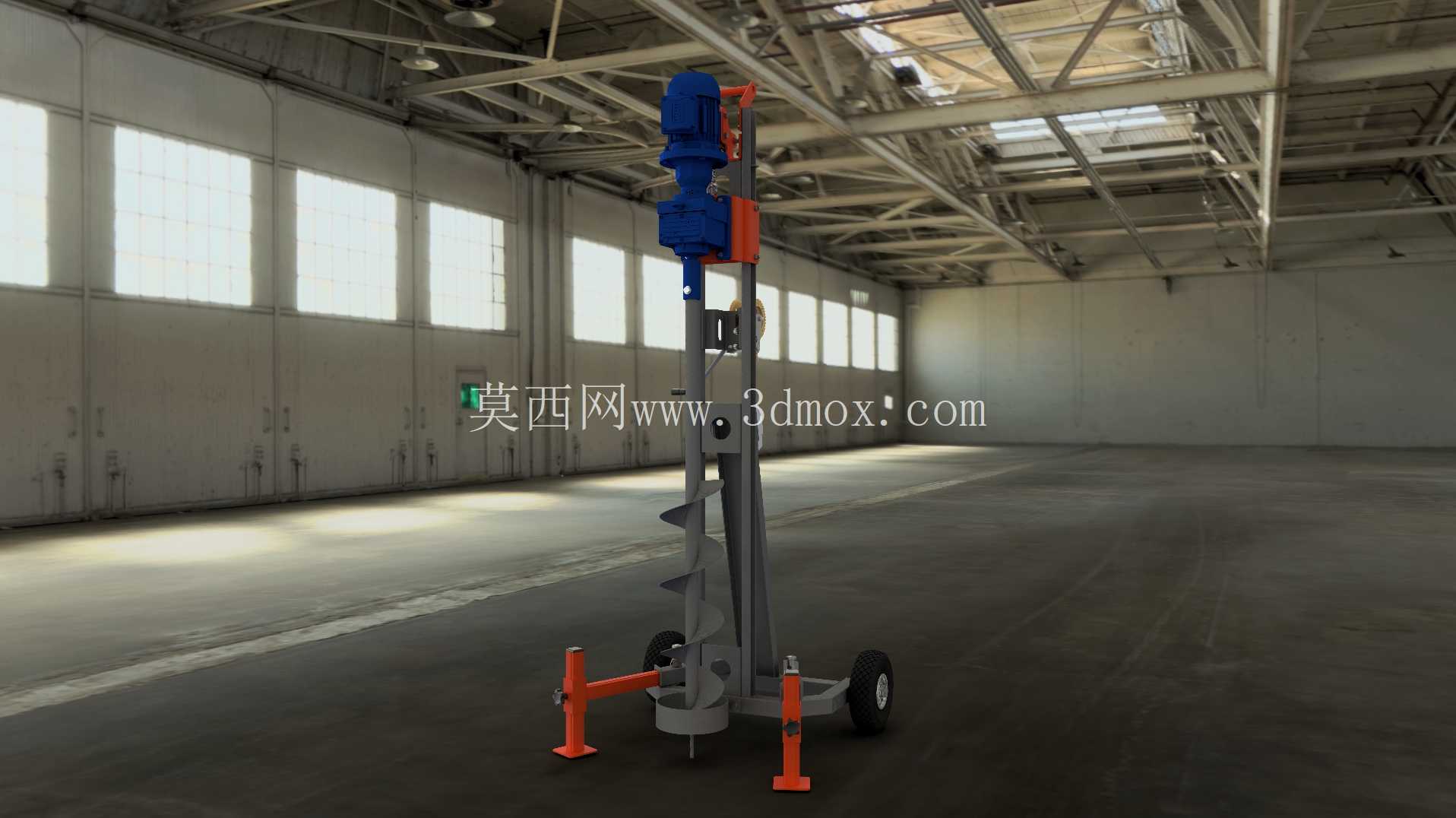

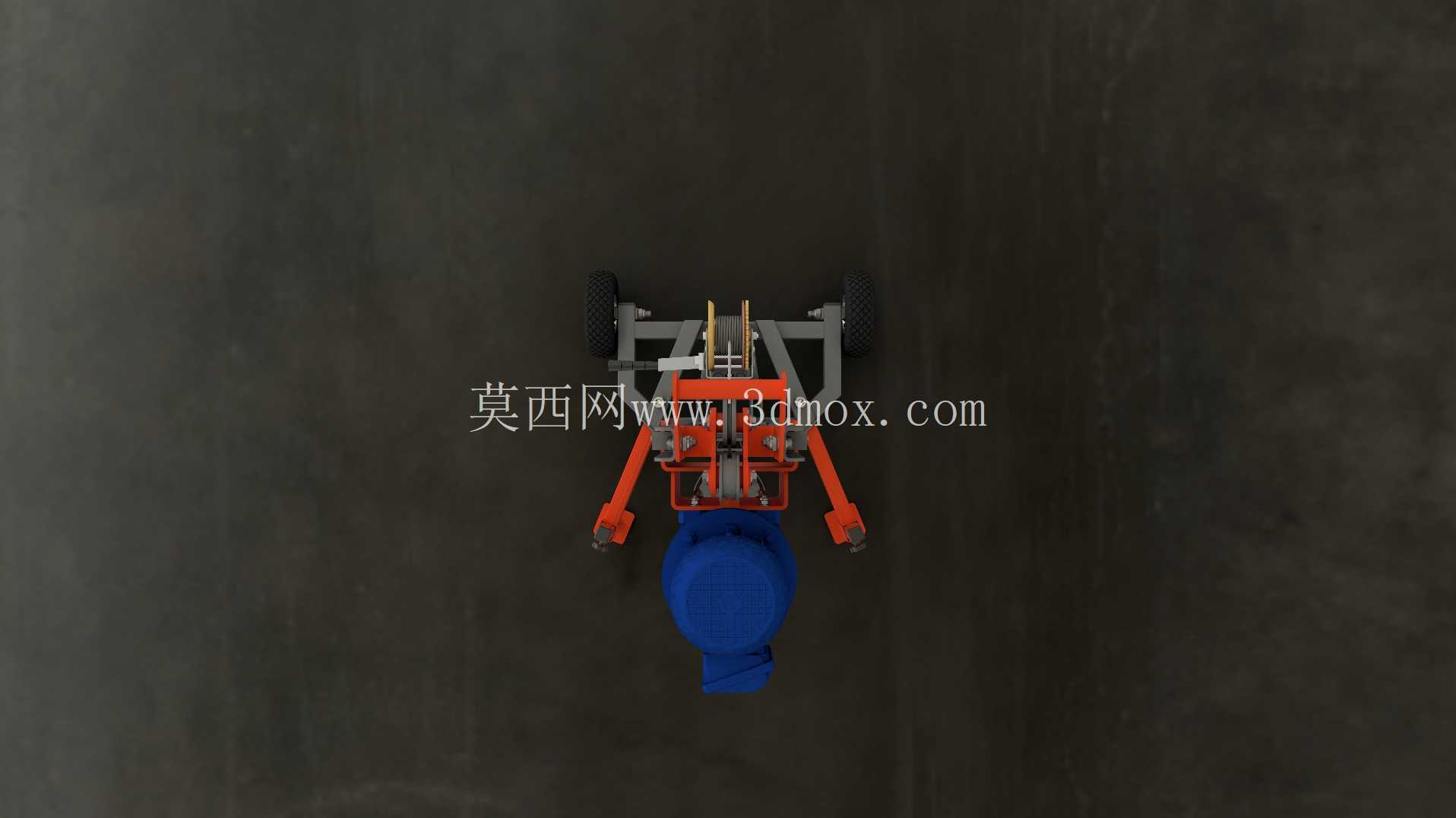

　　在岩土工程勘察、园林种植整地、光伏桩基引孔、田间土壤取样这类浅层作业场景里，传统的人工掏挖效率极低，燃油类钻孔设备又存在噪音大、尾气排放受限、狭小场地转运困难的问题，这款电动土壤钻机的设计，正是瞄准了2米深度范围内的浅层钻孔作业需求，填补了小型轻便电动钻探设备的实用空白。从结构布局来看，整机采用立式钻架搭配可移动轮组的设计，底部设置三个可调式支撑支腿，作业时支腿向外展开撑住地面，通过支腿端部的尖刺结构嵌入土层，抵消钻孔过程中钻杆旋转带来的反扭矩，避免设备侧翻；非作业状态下支腿向上收拢，依靠单轮配合上部的扶手即可实现单人短距离转场，无需额外吊装或多人搬运，适配山地、果园、小区绿化这类大型设备无法进入的狭窄作业区域。

　　动力端采用立式电动马达直连减速机构的布局，马达输出轴通过减速箱放大扭矩后直接驱动下部螺旋钻杆，相比皮带传动或链条传动的结构，直连式设计的传动效率更高，同时减少了外露传动部件的安全隐患，外壳设置的防护格栅既可以保证马达散热，又能避免作业时飞溅的土块撞击马达壳体造成损伤。钻杆采用分段式螺旋叶片结构，单节钻杆长度适配1米钻进深度，两节拼接后即可达到2米的额定钻进深度，叶片边缘做了耐磨堆焊处理，在黏土层、沙土层这类常见浅层地质条件下作业时，叶片可以顺畅将切削下的土体顺着螺旋槽带出孔外，无需反复提钻清土；钻杆与输出轴的连接采用快拆式销接结构，更换钻杆或者转场拆卸时，无需额外工具即可完成拆装，大幅缩短作业准备时间。

　　设备上部设置的操作扶手集成了启停开关与升降辅助结构，作业时操作人员只需扶住扶手控制钻进进给速度，依靠设备自身重量即可完成匀速进给，无需额外施加过大下压力；扶手旁设置的吊环结构，可配合小型三脚架实现钻杆的提升作业，当钻进到额定深度后，通过吊环挂接手动葫芦即可将钻杆从孔内拔出，避免硬拽造成钻杆弯曲。从安装边界来看，作业时三个支腿展开后的占地直径约为1.2米，对作业面的平整度要求不高，即使是有轻微坡度的山地或者松软的耕地表面，通过调整支腿的伸出长度即可将钻架调整至垂直状态，保证钻孔的垂直度偏差控制在合理范围内；整机的重心集中在钻架中下部，即使在2米深度的满负荷钻进状态下，只要支腿支撑到位，不会出现重心偏移倾倒的问题。针对不同的作业场景，这款钻机可适配不同直径的螺旋钻头，小直径钻头适用于土壤取样、地钉引孔作业，大直径钻头可用于果树施肥挖坑、光伏地桩钻孔作业，钻头与钻杆的连接同样采用通用销接接口，用户可根据实际作业需求快速更换钻头，无需改动主机结构。在电气安全设计上，整机的供电线路做了绝缘防护处理，操作开关采用防水型结构，即使在雨天过后的潮湿场地作业，也能避免漏电风险；马达外壳设置了过热保护模块，当连续钻进时间过长导致马达温度过高时，设备会自动断电停机，避免马达烧毁，延长设备使用寿命。

　　对比传统的燃油式浅层钻孔设备，这款电动钻机的运行噪音更低，在居民区、校园、厂区这类对噪音有管控要求的区域作业时，不会造成噪音扰民问题，同时没有尾气排放，在密闭或者半密闭的空间内作业时，也不会存在废气中毒的风险。从结构设计的合理性来看，整机没有多余的冗余结构，所有部件都围绕浅层钻孔的核心功能布局，轮组的安装位置经过重心匹配，转场时只需稍微下压扶手即可将设备重心转移到轮组上，单人即可轻松推动设备在作业区域内移动，相比无轮组的同类设备，转场的劳动强度降低了六成以上。支腿的调节结构采用螺纹锁紧式设计，调整支腿长度时只需转动锁紧套即可固定支腿位置，调整精度可以满足不同坡度地面的调平需求，支腿端部的支撑脚板采用加大面积设计，在松软的耕地上作业时，可以减小支腿对地面的压强，避免设备在钻进过程中出现支腿下沉的问题，保证钻进过程的稳定性。
