多槽V型锥形皮带轮结构设计

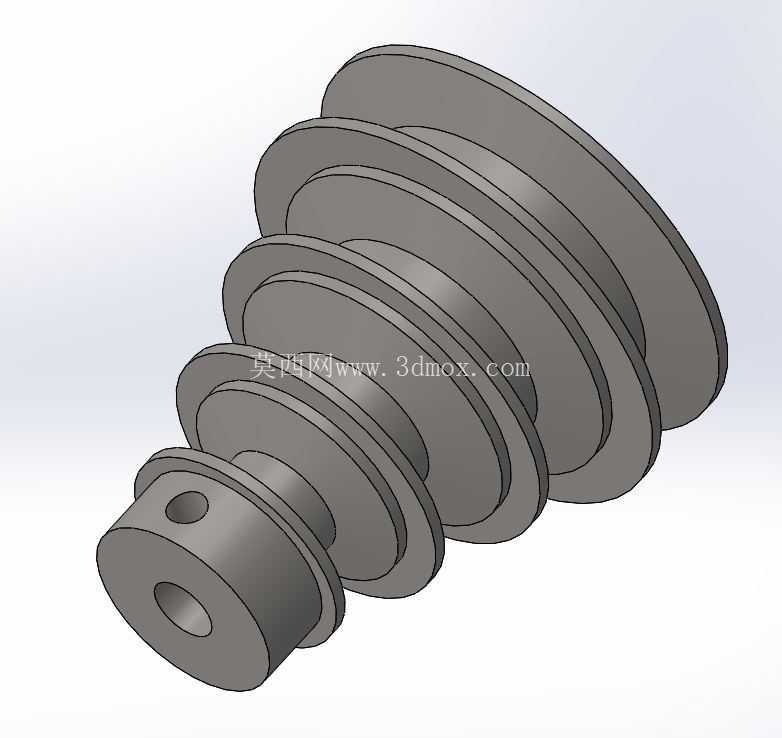

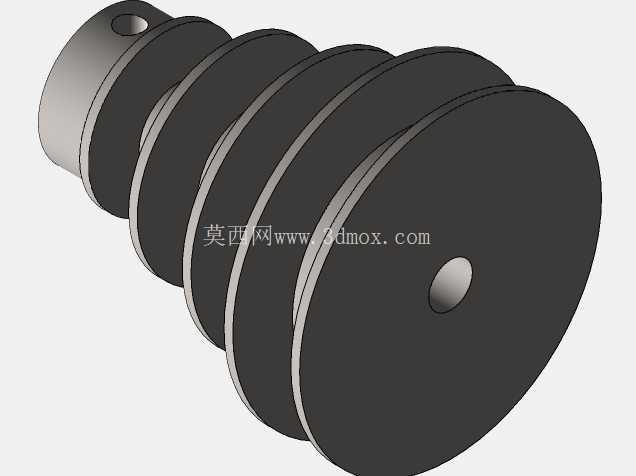

　　在中小功率传动的设备布局里，经常会遇到需要在有限轴向空间内实现多级变速传动的需求，比如台式钻床、小型木工车床、轻载输送设备的变速机构，这类场景不需要复杂的齿轮变速箱结构，依靠不同直径带槽的带轮搭配V带的位置切换，就能实现多档转速输出，结构简单、维护成本低，对轻载变速场景的适配性极强。这款V型皮带用锥形带轮，就是针对这类紧凑布局的多级变速场景设计的传动零件，整体采用阶梯锥面的多槽结构，从安装端往自由端方向，带槽的节圆直径逐步递增，相邻槽之间的锥面平滑过渡，方便V带在不同槽位之间切换时不会出现卡滞，也能减少带体在换挡过程中的磨损。

　　从结构细节来看，带轮的安装端设置了同轴的阶梯安装孔，孔内预留了键槽安装位，能够通过平键与传动轴实现周向固定，避免传动过程中出现打滑空转的问题；安装端的轴段长度经过匹配设计，能够适配常规的轴端锁紧结构，比如圆螺母配合止动垫圈的锁紧方式，保证带轮在高速运转时不会出现轴向窜动。带轮的各V型槽的截面角度严格匹配标准V带的楔角，槽深尺寸经过核算，保证V带嵌入后带的顶面与带轮槽顶面基本齐平，既不会因为嵌入过深导致带体与槽底摩擦，也不会因为嵌入过浅导致传动接触面积不足、打滑丢转。

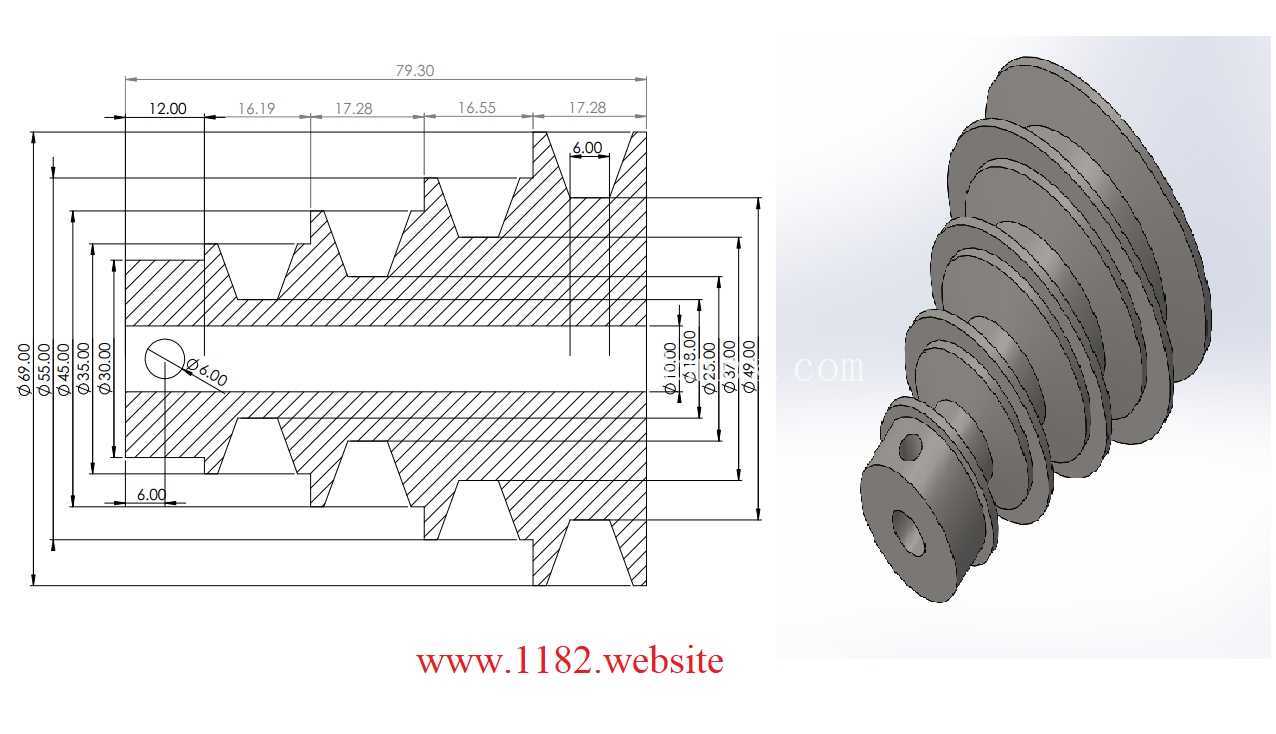

　　从尺寸边界来看，带轮的总轴向长度控制在79.3mm，最大外圆直径为49mm，最小槽位的节圆直径为25mm，相邻槽位之间的轴向间距经过合理分配，分别为12mm、16.19mm、17.28mm、16.55mm、17.28mm，每个槽位的槽边厚度保留了6mm的余量，保证带轮在长期受带的张紧力作用下，槽壁不会出现变形开裂的问题。设计过程中，针对带轮的受力特点做了结构优化，轮辐部分没有采用多余的减重结构，因为整体尺寸偏小，实心结构的加工工艺性更好，同时也能保证足够的结构刚度，避免高速旋转时出现轮体振摆；各槽位之间的过渡圆角做了圆滑处理，减少应力集中点，提升带轮的疲劳寿命。

　　在实际安装使用时，需要注意配对的主动带轮同样采用对应的锥面多槽结构，保证V带在任意槽位时两个带轮的槽位都处于同一平面，避免带体出现偏磨；安装时要控制V带的张紧力，张紧力过大会加剧带轮槽壁和轴承的磨损，张紧力过小则会出现传动打滑，传动效率下降。这类锥轮结构的带传动，相比定直径的单槽带轮，不需要更换带轮就能实现多档转速调节，结构紧凑，占用的安装空间小，在小型台式加工设备、轻工输送线、农用小型机械的传动系统中应用十分广泛，设计时除了保证尺寸精度之外，还要考虑带轮的动平衡性能，因为带轮属于旋转件，尤其是在最高转速档位时，轮体的不平衡量会引发设备振动，影响加工精度和设备使用寿命，所以在结构设计时尽量保证轮体的质量分布均匀，壁厚一致，减少后续动平衡校正的工作量。另外，带轮的安装孔与外圆槽的同轴度公差需要严格控制，公差等级控制在IT7级即可满足常规使用需求，端面跳动量控制在0.05mm以内，避免运转时带轮出现偏摆导致V带频繁掉带。
