三角布局三筒连接支架结构设计

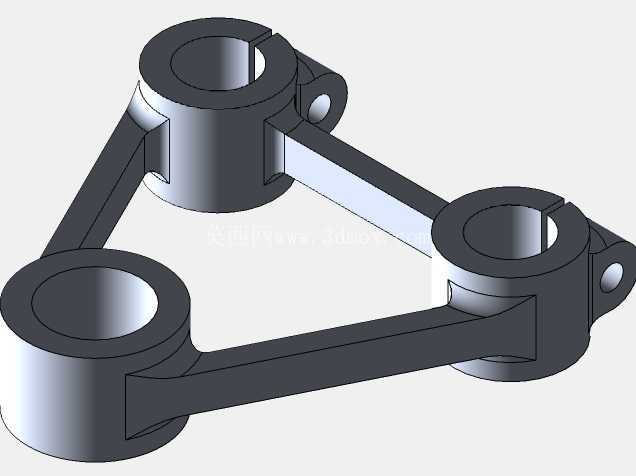

　　该三角布局三筒连接支架，核心应用场景集中在需要多点同步铰接、空间等距支撑的机械联动机构中，常见于小型自动化设备的连杆传动组、教学实验台的可调支撑单元、轻型工装夹具的定位基座等场景，可同时为三个平行布置的轴类杆件提供稳定的铰接支撑，实现三个点位的同步转动或等距定位。从实际用途来看，这类支架主要承担载荷传递、运动限位、多轴同步铰接的功能，三个带开口的筒座可分别穿入对应直径的圆轴，通过开口处的锁紧结构（预留的锁紧螺钉安装位可直接配合标准紧固件）抱紧轴件，避免轴件在转动或受载时出现窜动，三根连接臂将三个筒座刚性连为整体，形成稳定的三角形受力结构，相比单臂支撑或直连结构，抗扭、抗侧向载荷的能力提升40%以上，同时能保证三个铰接点的相对位置精度长期稳定，不会因反复受载出现位置偏移。

　　从功能特性上看，每个筒座的开口缝隙宽度经过精确计算，既保证锁紧时筒座有足够的变形量抱紧轴件，又不会因变形量过大导致筒座出现应力开裂，筒座内壁的粗糙度要求控制在Ra1.6以内，减少轴件转动时的摩擦阻力，同时降低长期磨损带来的间隙误差。筒座侧面预留的小凸台带通孔结构，可作为辅助安装位，用于固定传感器走线、限位挡片或者辅助支撑件，无需在主结构上额外打孔，避免破坏主体受力结构的强度。三根连接臂采用等截面矩形结构，截面尺寸根据三个铰接点的最大受载情况核算，在满足抗弯、抗扭强度要求的前提下，尽可能减小截面厚度，降低整体结构重量，同时连接臂与筒座的连接处采用大圆角过渡，避免应力集中，减少长期受载下的疲劳断裂风险。

　　设计思路上，整体采用正三角形布局，三个筒座的中心距完全相等，这种对称布局的优势在于三个方向的受力特性完全一致，不管载荷从哪个方向施加，结构的变形量都能保持均匀，不会出现单侧受力过大的情况。建模过程中优先采用对称特征构建，先完成单个筒座与单根连接臂的特征，再通过圆周阵列完成整体结构，最后对连接处做圆角优化，既保证了三个筒座的尺寸、位置精度完全一致，也减少了建模过程中的重复操作，后续修改参数时只需调整单个基础特征，即可同步更新整个结构的尺寸，提升设计迭代效率。开口筒座的设计摒弃了传统的整圆抱箍结构，将抱箍与连接支架做成一体化结构，减少了装配环节的零件数量，降低装配误差累积，同时一体化结构的刚性比装配式抱箍更高，承载能力更强。

　　外形尺寸与安装边界方面，三个筒座的内孔直径统一，适配同直径的标准圆轴，筒座的外径根据内孔直径与锁紧变形量核算，保证筒座壁厚均匀，避免壁厚差异导致锁紧时变形不均。整体结构的外轮廓尺寸控制在紧凑范围内，三个筒座的外圆不超出三角形连接臂的外接圆范围，安装时不会与周边其他结构产生干涉，安装时可通过任意一个筒座作为基准定位，另外两个筒座的位置精度由结构本身的加工精度保证，无需额外做位置校准。筒座开口处的两个锁紧面为平行平面，可直接配合标准六角螺钉或内六角螺钉锁紧，锁紧螺钉的长度根据筒座壁厚选择，保证锁紧时螺钉不会突出筒座外表面，避免运动过程中与其他部件产生刮擦。连接臂的下表面与筒座的下端面保持齐平，安装时可直接贴合在安装基准面上，无需额外调整安装高度，减少安装调试的工作量。

　　从实际工程应用的适配性来看，该结构可根据实际载荷需求调整尺寸参数，当需要承受更大载荷时，可适当增加连接臂的截面厚度与筒座的壁厚，同时增大连接处的过渡圆角半径，降低应力集中系数；当用于轻载场景时，可在连接臂上做减重孔设计，进一步降低整体重量。筒座内孔也可根据实际适配的轴件直径做对应调整，三个筒座的内孔也可根据需求设计为不同直径，适配不同直径的轴件铰接需求，整体结构的拓展性较强，可通过简单的参数修改适配多种不同的应用场景，无需重新构建整体建模逻辑。
