帕拉科尔特大学对位输送贴合设备结构

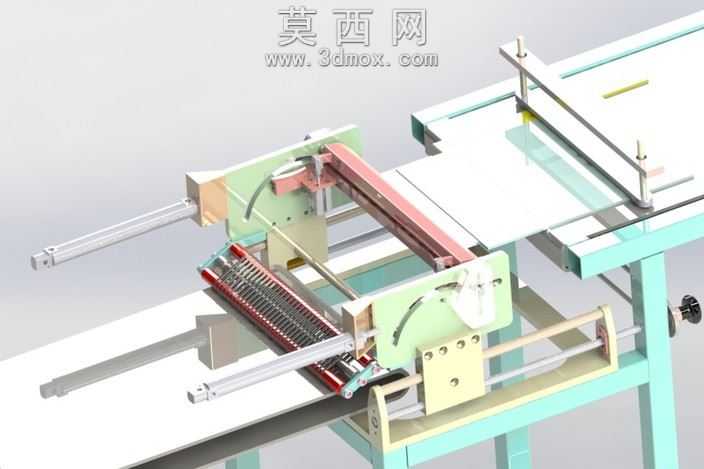

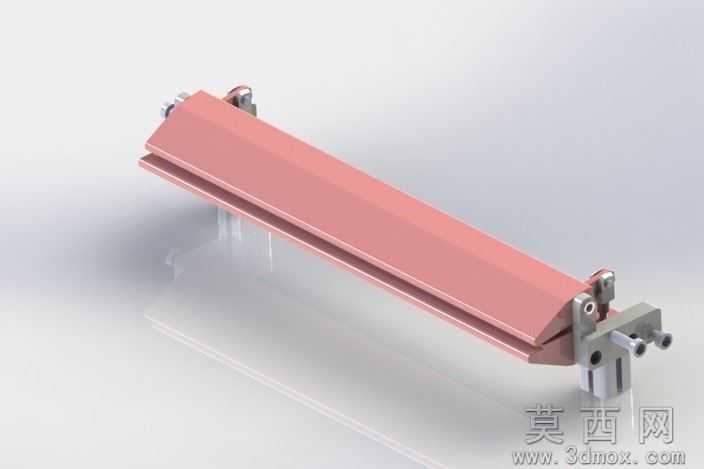

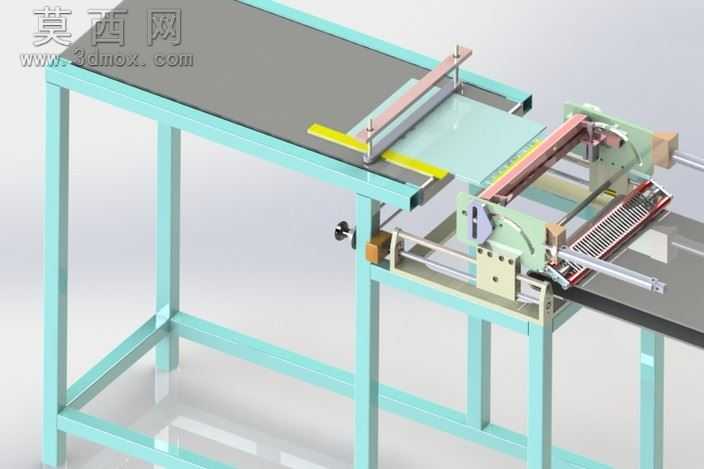

本作品为面向薄型片状物料对位贴合工序设计的输送配套设备三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，所有零件按实际加工层级拆分，从底部方管焊接机架到顶部执行机构的每一处连接结构均做了还原，未做省略简化，可直接用于结构参考与方案演示。模型渲染阶段采用哑光金属材质模拟机架的方管焊接结构，还原了淡青色喷塑机架的表面质感，输送带部分采用哑光深灰橡胶材质，表面添加细微的颗粒纹理模拟真实工业皮带的摩擦面，执行机构的金属加工件采用亮面金属材质区分，气缸、导轨等标准件还原了镀铬表面的反光特性，黄色定位挡条采用醒目的工程塑料材质，整体渲染光影柔和，清晰区分不同功能部件的材质差异，直观呈现设备的结构层次。结构设计上，设备分为输送段与对位贴合执行段两大部分，底部机架采用标准方管焊接成型，设置多道横向与斜向支撑筋保证机架刚性，台面安装平皮带输送机构，两侧设置可调式导向挡边，可根据物料宽度调整输送通道尺寸；输送段末端设置对位执行机构，采用双直线导轨作为运动导向载体，搭配横向与纵向两个方向的驱动组件，可实现片状物料的精准对位调整，对位工位设置柔性压合组件，可在对位完成后完成物料的贴合压合作业，所有运动副均预留了合理的装配间隙，符合实际机械装配的公差要求。设计思路围绕薄型片状物料的自动化对位贴合需求展开，将输送与对位工序整合在同一台架上，减少工序间的物料转运环节，机架底部预留了脚轮安装位，方便设备的工位调整，执行机构采用模块化设计，可根据不同的物料尺寸更换对应的定位治具，适配不同规格的片状物料加工需求，整体结构布局紧凑，操作维护空间预留充足，符合工业现场的使用要求。
