汽车轮毂造型结构三维设计作品

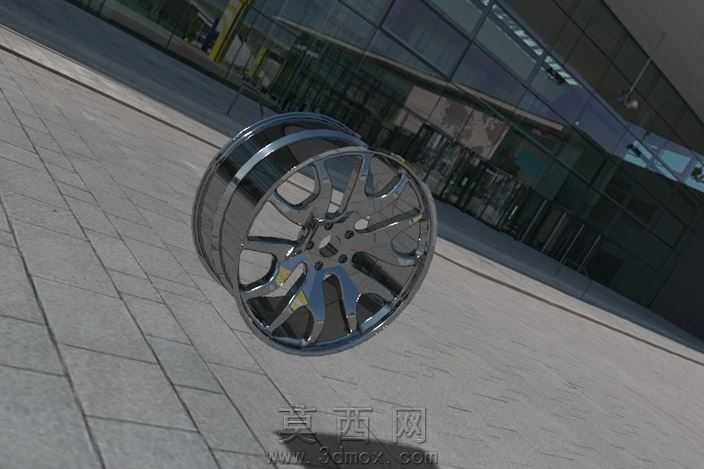

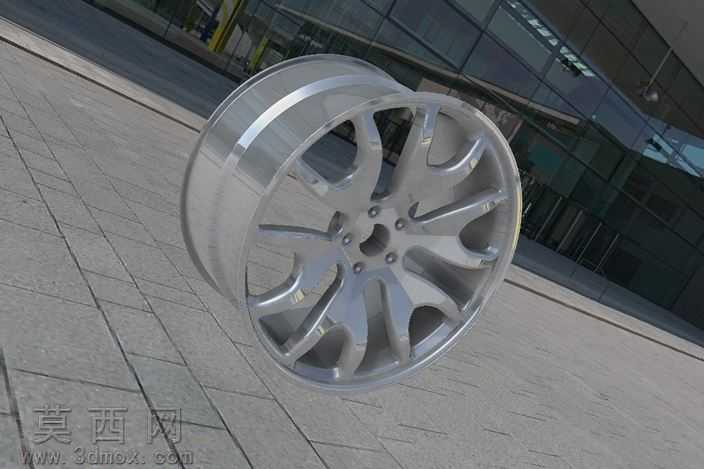

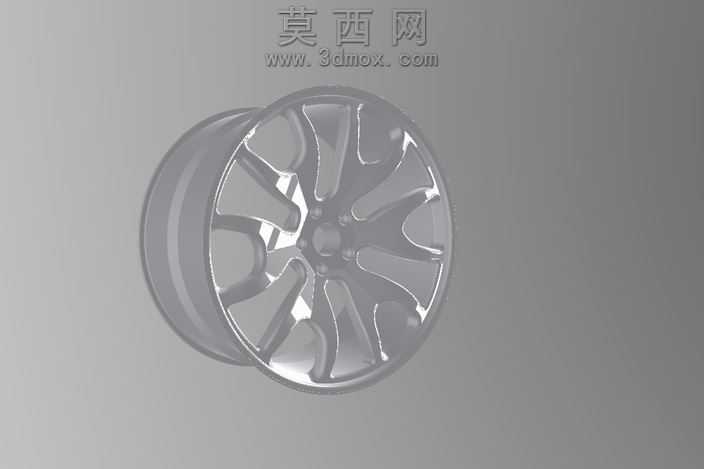

本作品为汽车轮毂的三维设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先以轮毂中心安装基准面为定位原点，精准绘制中心定位孔、螺栓安装孔的截面轮廓，通过拉伸、切除特征完成中心安装座的实体构建，保证孔位的同轴度、安装面的平面度符合车用配件的装配精度要求。轮辐部分采用多辐条流线型造型设计，每根辐条的曲面通过样条曲线拟合轮廓后，以放样、曲面填充、实体加厚的方式生成，兼顾造型的流畅感与结构力学性能，辐条与中心安装座、轮辋的衔接位置做了平滑过渡处理，通过圆角特征消除应力集中隐患，避免结构受力时出现断裂风险。轮辋部分按照标准车用轮辋的轮廓尺寸绘制截面，通过旋转特征生成基础实体，再依次切除轮缘、胎圈座的配合槽位，保证后续与轮胎装配的贴合度。材质与渲染阶段，为模型赋予抛光铝合金材质，调整金属材质的反射率、粗糙度参数，还原铝合金轮毂亮面抛光后的金属质感，同时在场景中添加室外建筑环境作为背景，搭配柔和的自然光与环境反射效果，渲染出轮毂在真实室外场景下的视觉效果，清晰呈现曲面的光影过渡与金属光泽。设计过程中充分考虑轮毂的实用属性，在造型设计阶段同步校验辐条的分布均匀性，保证轮毂转动时的动平衡性能，轮辋的壁厚、辐条的厚度参数均参考同规格量产轮毂的尺寸范围设定，既保证造型的美观度，也兼顾结构强度与轻量化需求，边缘的细节设计适配汽车安装的装配要求，可直观呈现轮毂装车后的视觉效果，为后续的结构优化、生产加工提供直观的三维参考依据。
