偏心振动执行机构结构设计

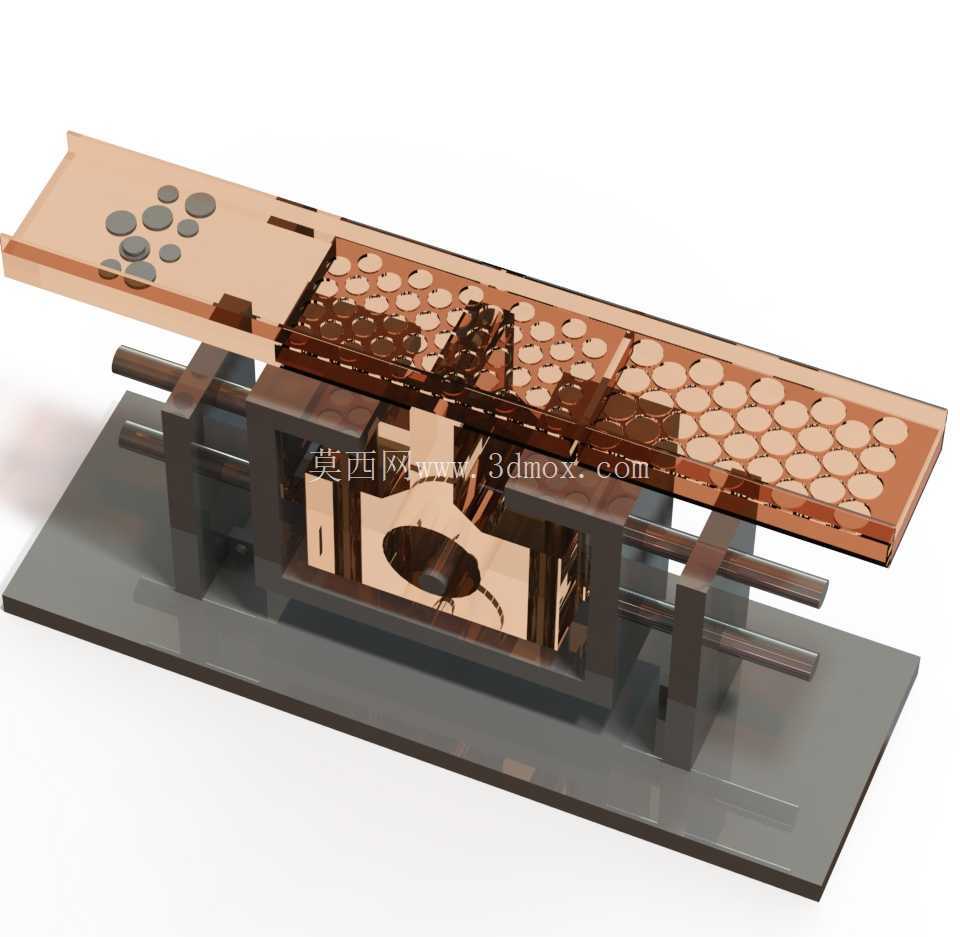

　　该偏心振动执行机构的核心应用场景覆盖物料筛分、小型振动给料、精密构件振动时效处理、实验室振动测试台架搭建等多个工业环节，在小载荷高频振动工况下能够稳定输出可控的激振力，替代传统电磁振动器在部分对安装空间有严格限制的工位完成振动驱动作业。从实际用途来看，这套机构通过偏心块的旋转运动产生周期性离心力，将电机的旋转输出转化为特定方向的往复振动，可根据安装工位的振幅需求调整偏心块的偏心距，适配不同重量负载的振动驱动需求，在小型物料输送线的末端振动整理工位、薄壁零件焊接后的振动去应力工位都能直接适配安装。

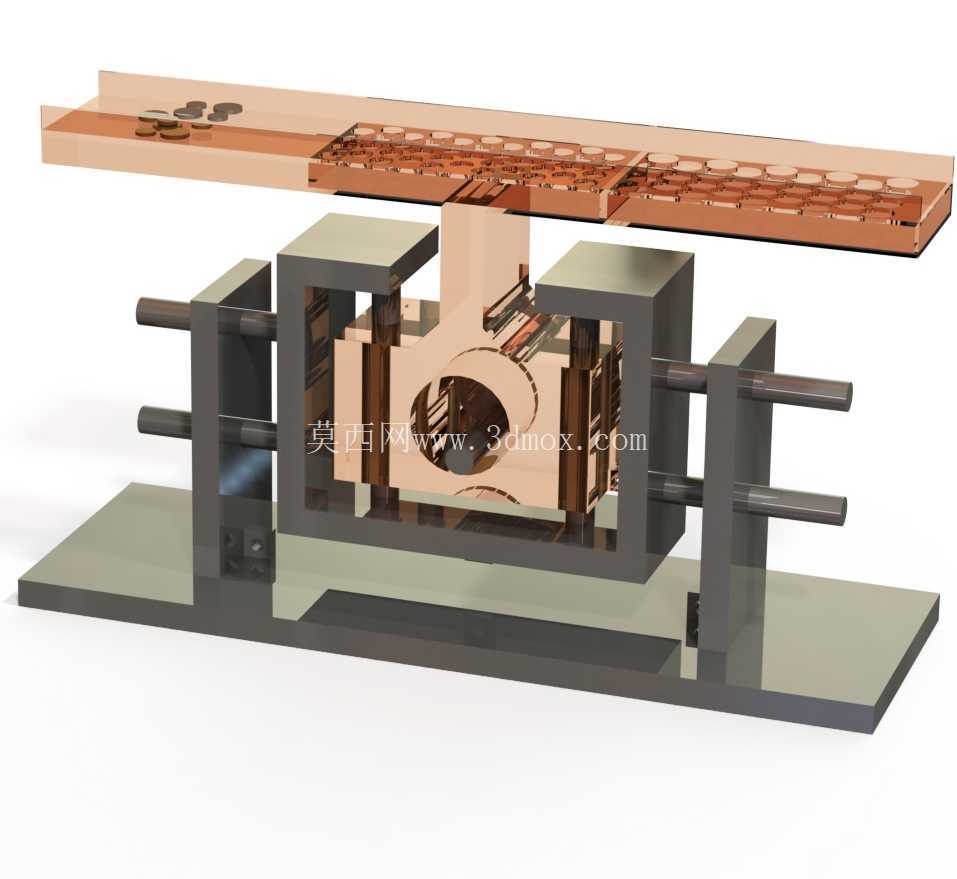

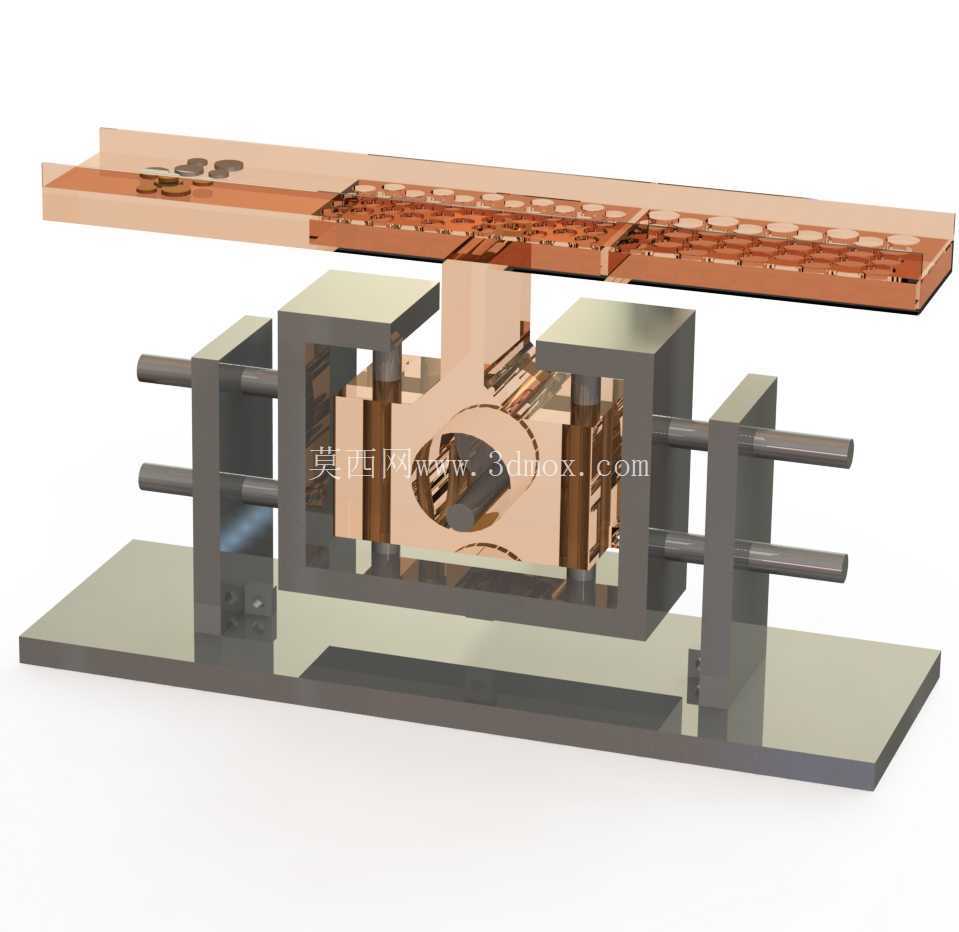

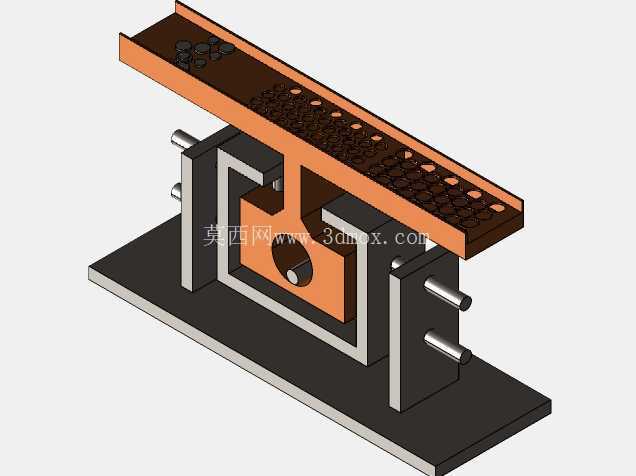

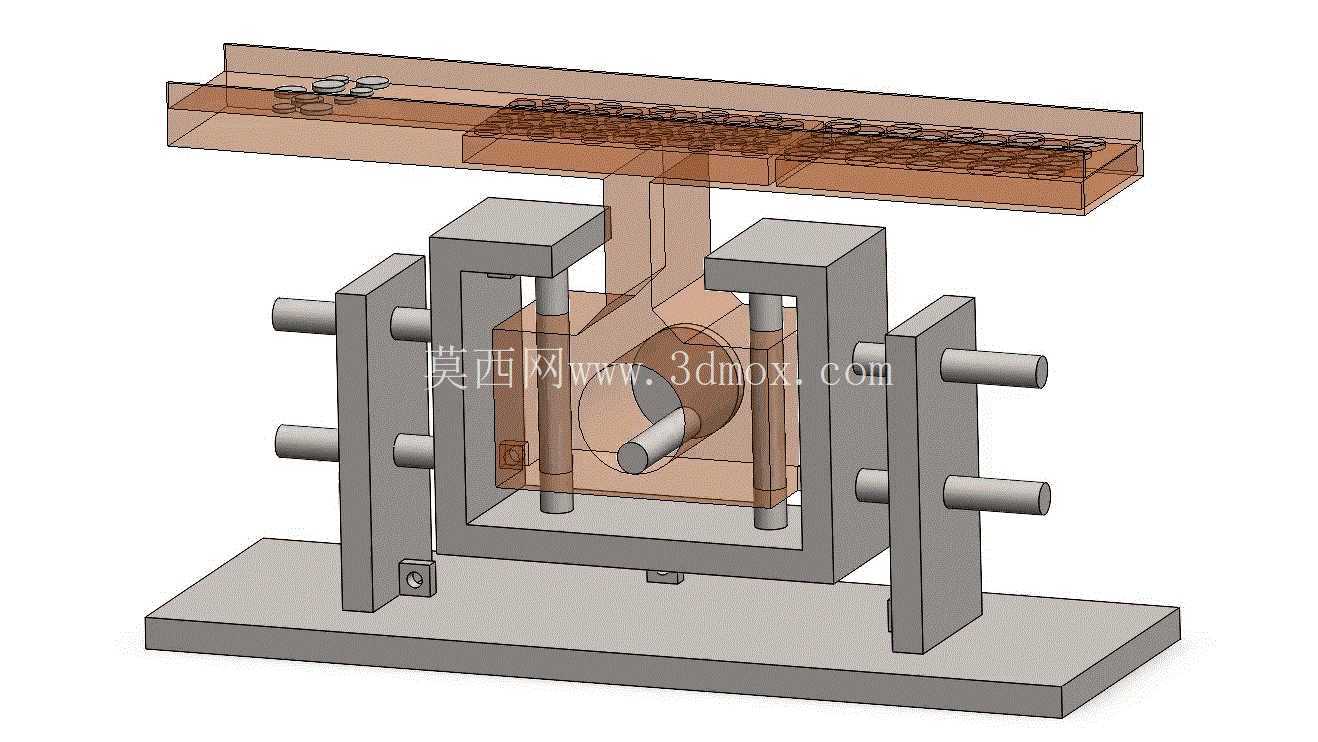

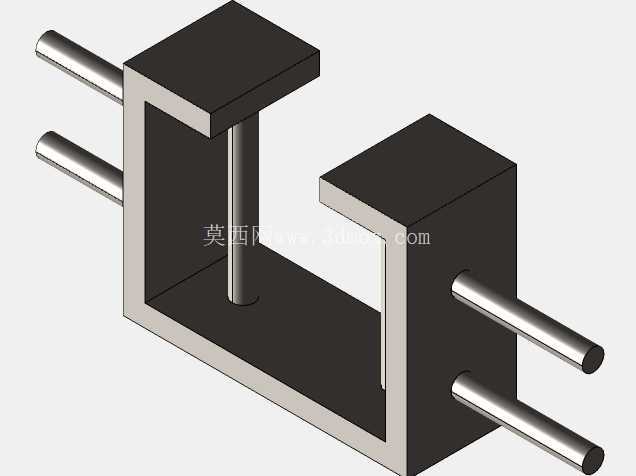

　　从功能特性层面分析，这套机构采用双侧导向柱支撑的框架式结构，振动输出端的上部承载平台通过四根垂直导向柱与下部安装底座连接，导向柱与框架之间设置滑动配合副，能够保证振动过程中上部平台仅沿垂直方向做往复运动，避免横向窜动影响振动输出精度。核心的偏心旋转组件安装在框架中部的空腔内，偏心轴的两端通过轴承座固定在两侧立板上，输入轴端延伸至框架外侧，可直接连接驱动电机或同步带轮传动组件，动力输入路径短，传动损耗控制在较低水平。上部承载平台与偏心组件之间设置传动连接块，将偏心轴的圆周运动转化为平台的上下直线振动，连接块与偏心轴之间采用耐磨衬套配合，长期运行下的磨损量可控，维护时仅需更换衬套即可恢复配合精度，无需整体拆卸框架结构。

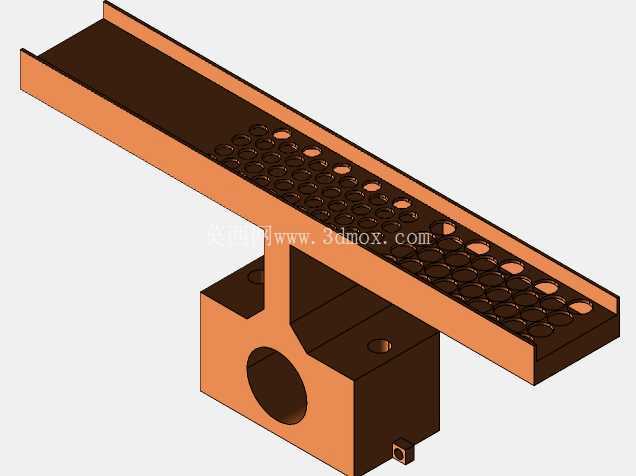

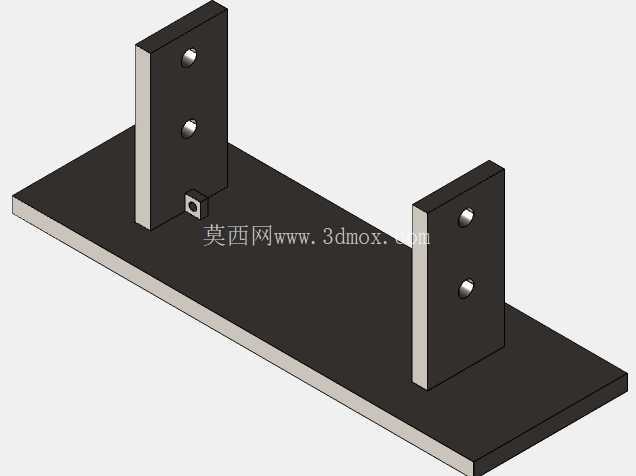

　　设计思路上，这套结构优先考虑了安装边界的适配性，下部安装底座采用平板式结构，四个角位置预留安装固定孔，可直接通过螺栓固定在设备机架或混凝土基础上，底座的厚度经过刚度校核，满载荷运行时底座的形变量控制在0.02mm以内，不会因为基础变形影响振动输出的稳定性。两侧立板与底座之间采用定位销加螺栓的连接方式，装配时能够快速保证两侧轴承座的同轴度，降低装配过程中的调校工作量，偏心轴的加工同轴度公差控制在0.01mm以内，高速旋转时的动平衡精度满足G2.5级要求，运行过程中不会产生额外的附加振动。上部承载平台的台面设置多组均匀分布的安装螺纹孔，可直接固定待振动的工装、料槽或测试工件，平台的背面设置加强筋结构，在保证平台整体刚度的前提下降低自身重量，减少振动过程中的无效载荷损耗。

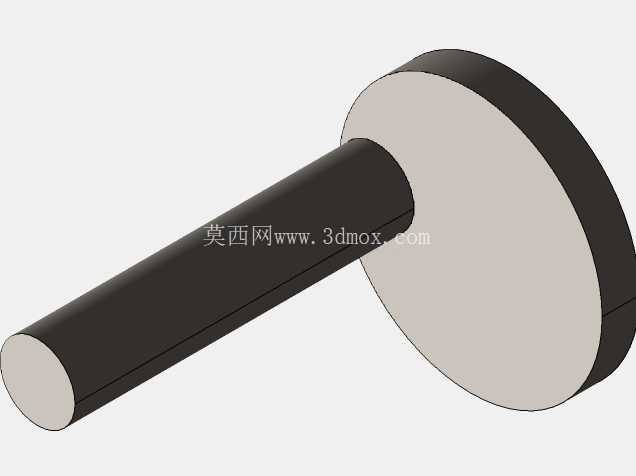

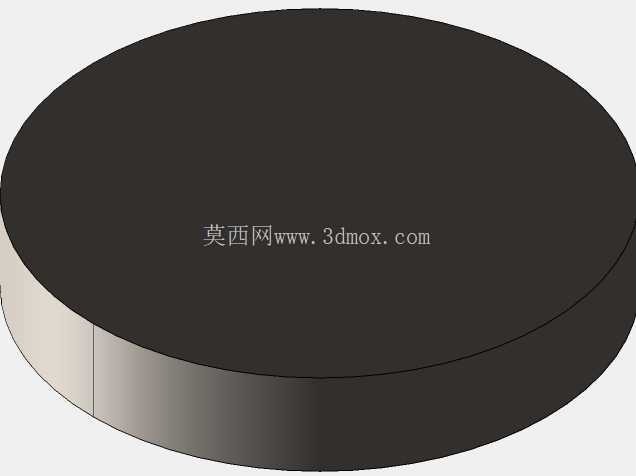

　　外形尺寸与安装边界方面，整套机构的总宽度控制在双侧输入轴端的外端面以内，安装时两侧预留的电机安装空间不超过机构本体宽度的1.2倍，垂直方向的总高度为底座底面到上部平台最高点的距离，平台运行到下止点时与框架上部的安全间隙保留5mm，避免运行过程中出现碰撞干涉。导向柱的直径根据最大激振力进行选型，表面采用硬化处理，硬度达到HRC55以上，与导向套之间的配合间隙控制在0.03-0.05mm之间，既保证运动顺畅，又不会出现过大的配合间隙导致振动方向偏移。偏心块采用分体式结构，可通过调整两块偏心块的相对夹角改变整体偏心距，从而实现0到最大激振力之间的无级调节，调节过程无需拆卸主体结构，仅需松开偏心块的锁紧螺栓调整角度后重新锁紧即可，适配不同工况下的振幅需求。

　　在实际选型适配过程中，需要根据工位所需的激振频率、振幅以及承载重量匹配对应的驱动电机转速，当用于物料筛分工况时，可搭配高频低扭矩电机实现小振幅高频率振动，提升筛分效率；当用于振动时效工况时，可搭配低频大扭矩电机实现大振幅低频率振动，保证构件内部应力充分释放。机构的所有外露部件均做倒角处理，不存在尖锐棱角，装配完成后可在外侧加装安全防护外壳，避免运行过程中人员接触到运动部件，满足工业设备的安全防护要求。框架的各个连接面均采用平面铣削加工，装配后的整体平面度公差控制在0.05mm以内，保证各个运动部件的配合精度，长期运行下的结构稳定性可靠，不会因为连接面错位导致运动卡滞。
