双板互锁箭头式滑动锁扣机构

　　这套机构的核心思路，是把两个需要反复拼合、又要在拼合后保持刚性相对位置的板件，用一组随板件靠近自动完成咬合的机械结构锁死，不需要操作者额外执行锁紧动作，也不依赖气缸、电磁铁这类外部动力源。在产线快换工装、模块化夹具基板、可拆卸防护门、机柜拼接框架这类场景里，两块板往往要在导向销初步对位后立刻形成可靠连接，人工再去拧螺丝或者扳动锁把会拖慢节拍，而这套箭头加锁扣的组合，正好把锁紧动作嵌入到板件合拢的直线行程里。

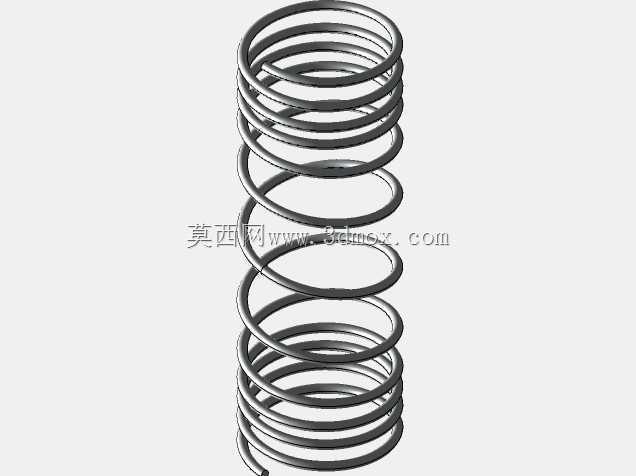

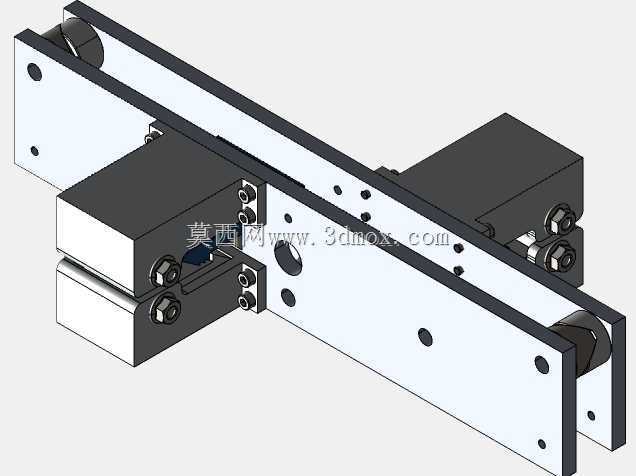

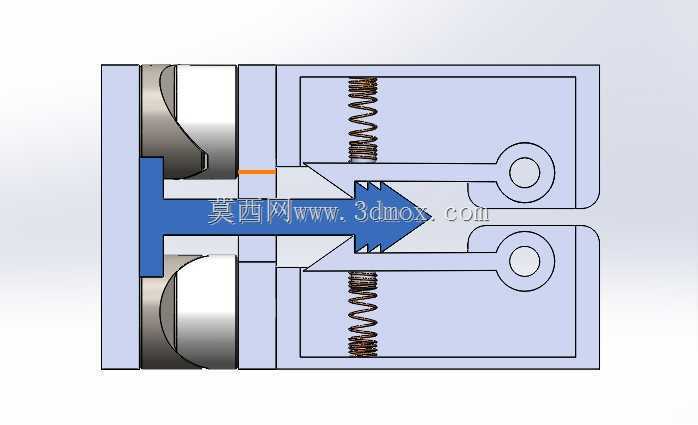

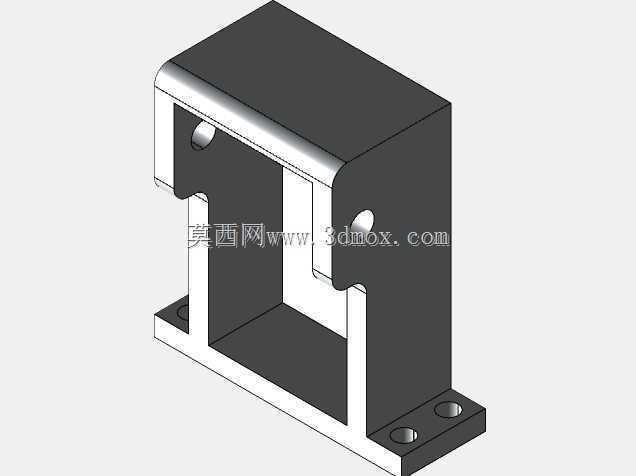

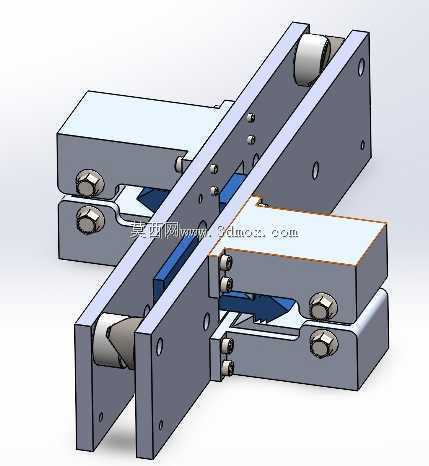

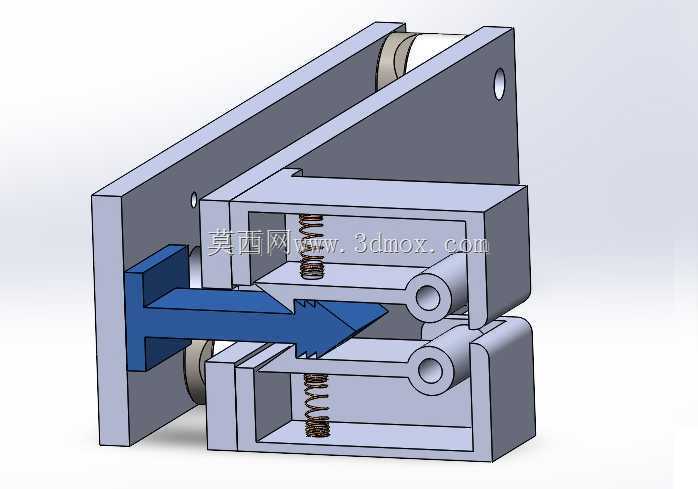

　　从结构布置上看，箭头状的锁舌固定在其中一块板的配合端，对面的板上则布置两件可以绕枢轴小幅摆动的锁扣，每件锁扣背后都有独立弹簧提供预压力。两块板沿导向方向相互靠近时，箭头前端的斜面先接触锁扣的咬合面，把锁扣向两侧推开；随着合拢行程继续，箭头颈部的阶梯面越过锁扣尖端，弹簧立刻把锁扣压回锁止位置，锁扣的承力面卡在箭头台阶后侧，形成反向限位。此时如果两块板受到分离方向的载荷，拉力会直接作用在锁扣与箭头的接触面上，而不是由弹簧承担，弹簧只负责维持锁扣的啮合姿态，这一点和单纯靠弹簧力顶住销子的简易定位结构有本质区别，抗振和防松能力要稳定得多。

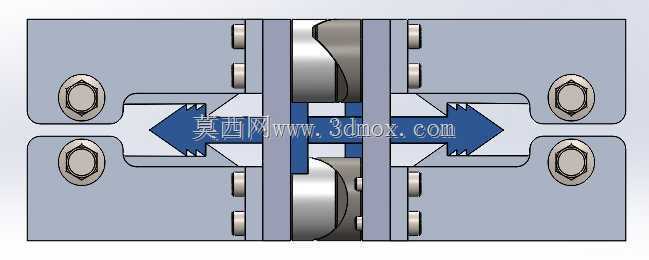

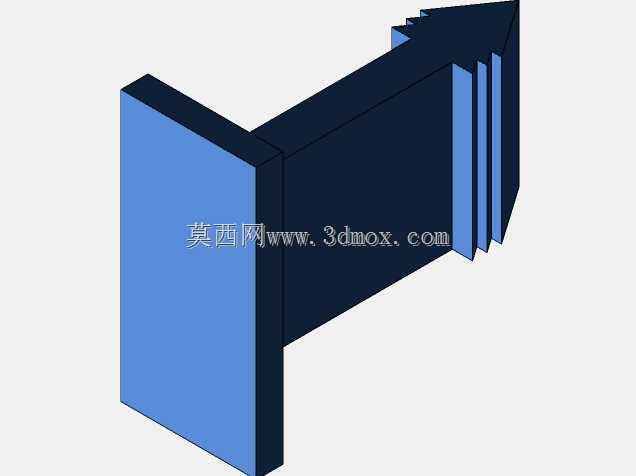

　　箭头截面做成阶梯状而不是光滑斜面，是这套设计里比较关键的细节。光滑斜面在锁扣回弹时容易出现缓慢爬升，板件最终定位位置会受接触面摩擦系数、弹簧力衰减影响而漂移；阶梯面则让锁扣在越过台阶的瞬间产生一次明确的跌落，伴随轻微的冲击和振动反馈，操作者或者装配设备可以凭这一下“到位感”判断锁紧已经完成，同时台阶的竖直承力面把板件沿合拢方向的位置牢牢固定，重复定位精度主要由台阶尺寸和枢轴孔位决定，受磨损和润滑状态的影响较小。

　　建模时需要重点控制几处尺寸边界。首先是箭头台阶高度与锁扣摆动行程的匹配：台阶过高会导致合拢阻力过大，甚至把锁扣顶死无法回弹；台阶过低则锁扣啮合量不足，受侧向冲击时容易脱开，通常要保证锁扣尖端越过台阶后仍有足够的搭接长度，按板件厚度和预期分离载荷取搭接量不小于锁扣壁厚的一倍半。其次是枢轴点位置，枢轴要布置在锁扣受力面的外侧，使分离载荷对枢轴产生的力矩方向与弹簧压紧方向一致，形成越拉越紧的自锁趋势，而不是把锁扣推开。弹簧的选型只需要保证锁扣在自由状态下贴紧限位面、在箭头推入时能被顺畅顶开即可，弹簧力过大会显著增加合拢所需的推力。

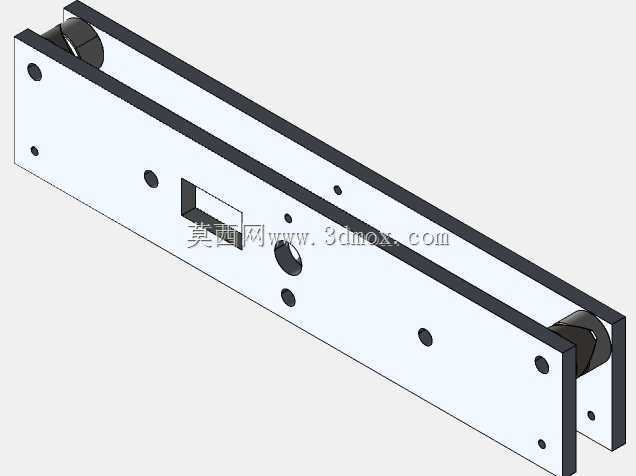

　　板件上的安装孔采用长圆孔与圆孔组合的方式，方便装配时调整锁扣和箭头的相对高度，补偿钣金折弯或者机加工带来的累积误差。箭头与锁扣的接触区域建议做局部淬火或者选用耐磨钢，因为每次锁紧和解锁都会发生滑动摩擦，长期使用后斜面磨损会改变到位位置。解锁过程则是通过外部工具或者联动构件把两个锁扣同时抬起，使锁扣尖端脱离箭头台阶，两块板即可沿导向方向分开，滚轮和导向柱在合拢过程中承担侧向限位，避免板件在接近过程中发生偏摆。

　　在三维结构设计阶段，需要把合拢全过程做运动干涉检查：重点确认锁扣摆到最大张开角度时不与箭头本体、板件侧壁以及紧固件发生碰撞，弹簧在全行程内不出现并圈或超出拉伸极限，螺栓头部沉入沉孔后不阻碍锁扣摆动。整套机构没有复杂曲面零件，钣金板、铣削锁扣、标准枢轴和弹簧即可组成，维护时只需检查弹簧预紧力和锁扣咬合面磨损量，适合用在需要频繁拼合、追求快速定位且要求防松可靠的机械连接部位。
