旋转中断间歇式轮盘传动机构

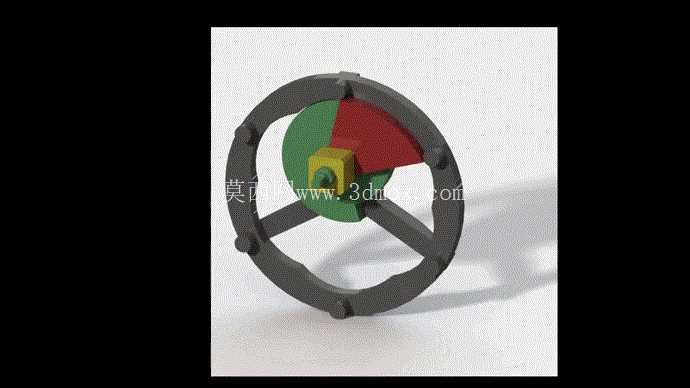

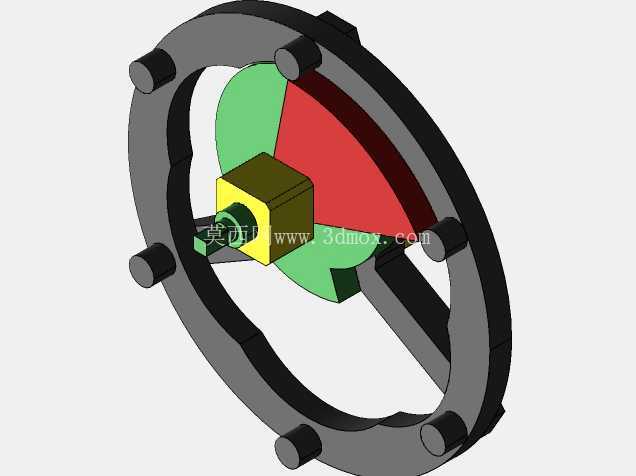

　　这类间歇式旋转中断轮盘机构，核心应用场景集中在需要实现定角度间歇送进、工位切换的自动化产线工位转台、小型包装设备分度送料、轻工机械的间歇进给单元中，区别于传统槽轮机构的刚性冲击，该结构通过轮盘上的扇形止动面与中心驱动块的配合，能在较小的安装空间内实现平稳的间歇旋转动作，驱动端持续回转时，轮盘可按照预设角度完成单次步进后保持锁止状态，避免工位偏移。从结构功能来看，该机构的核心功能是将连续的旋转输入转化为定角度的间歇旋转输出，轮盘外缘的凸起定位块可在锁止阶段与机架上的定位件配合，消除回转间隙，保证停驻阶段的位置精度，中心的驱动块采用偏心布置，与轮盘上的扇形驱动面接触时带动轮盘转动，当驱动块脱离扇形驱动面后，轮盘上的圆弧止动面与中心轴套的外圆面贴合，实现无额外锁止构件的位置保持，减少了零件数量，降低了装配复杂度。设计思路上，该结构优先考虑了小空间内的间歇传动需求，整体采用扁平式轮状布局，所有传动构件均布置在同一平面内，轴向尺寸紧凑，可直接嵌入到设备的安装板之间，不需要额外预留轴向安装空间；轮盘上的扇形驱动面角度直接决定了单次步进的旋转角度，可根据实际工位数量调整扇形块的夹角，适配4工位、6工位等不同分度需求，驱动块的轮廓采用圆弧过渡，避免接触瞬间的刚性冲击，降低传动过程中的噪音与磨损。

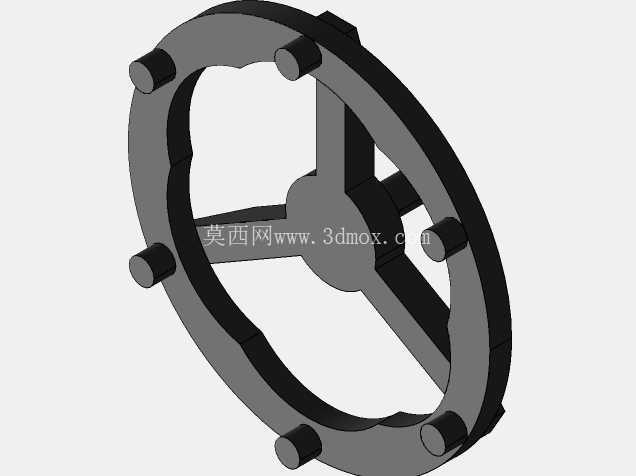

　　从安装边界来看，该机构的主体轮盘外径可根据安装空间调整，轮盘上预留的三个安装凸耳可直接通过螺栓固定在设备的回转支承端面上，中心轴孔与驱动轴采用间隙配合，公差带选用H7/g6，保证转动顺畅无卡滞，轴向通过轴用挡圈实现限位，不需要额外的轴向固定构件；安装时需保证驱动块的回转中心与轮盘中心的偏心距误差控制在0.02mm以内，否则会出现驱动卡滞或者锁止失效的问题，轮盘止动圆弧面与中心轴套的配合间隙需控制在0.01-0.03mm之间，间隙过大会导致停驻阶段的位置窜动，间隙过小则会增大转动阻力。

　　实际应用中，这类机构常替代传统的槽轮机构用于小型自动化设备的分度单元，相比槽轮机构，其零件加工难度更低，轮盘可采用整块板材线切割成型，不需要复杂的铣削加工，驱动块为简单的方块类零件，加工成本更低，同时传动过程中的冲击更小，适合在中低速、轻载的间歇传动场景下使用，比如小型标签贴附设备的标签送进、小零件检测设备的工位转台、半自动装配设备的工件换位等场景，在这些场景下，该机构既能满足分度精度要求，又能压缩设备的整体结构尺寸，降低设备的制造成本。

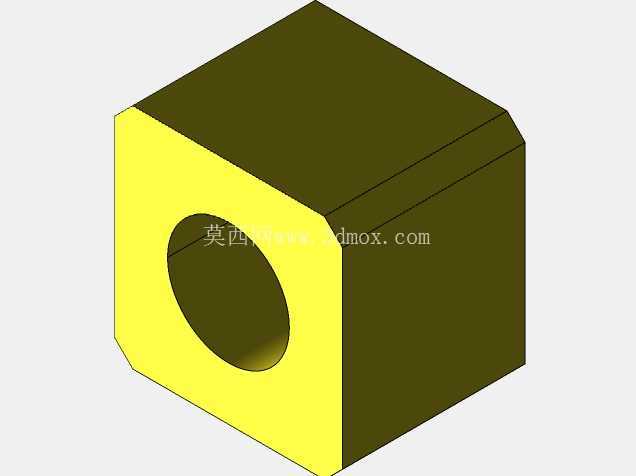

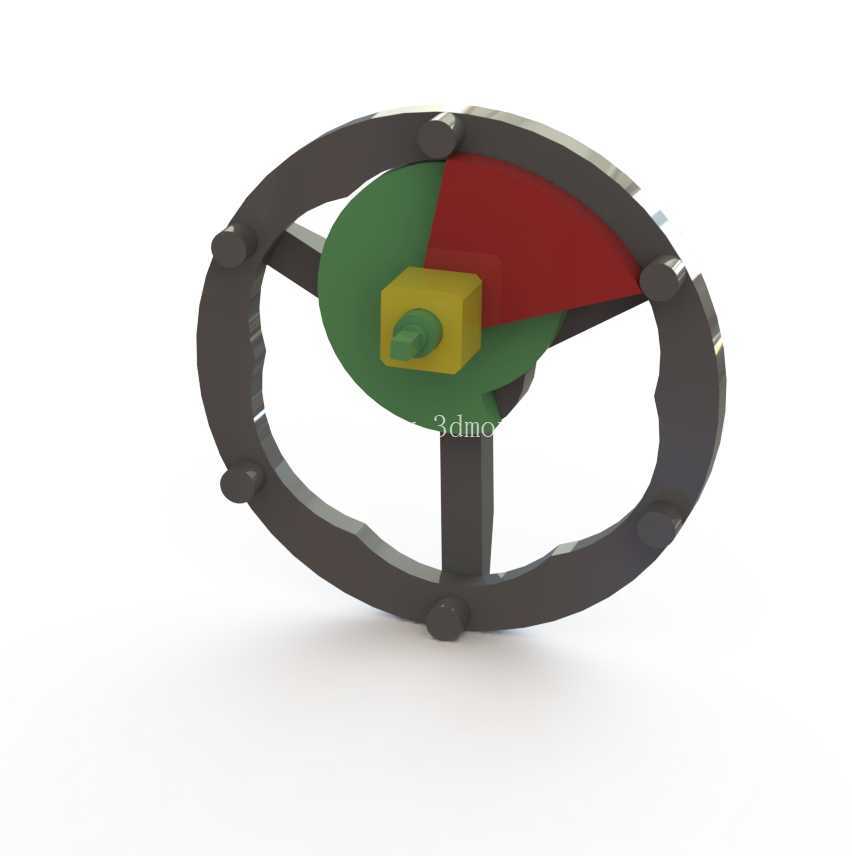

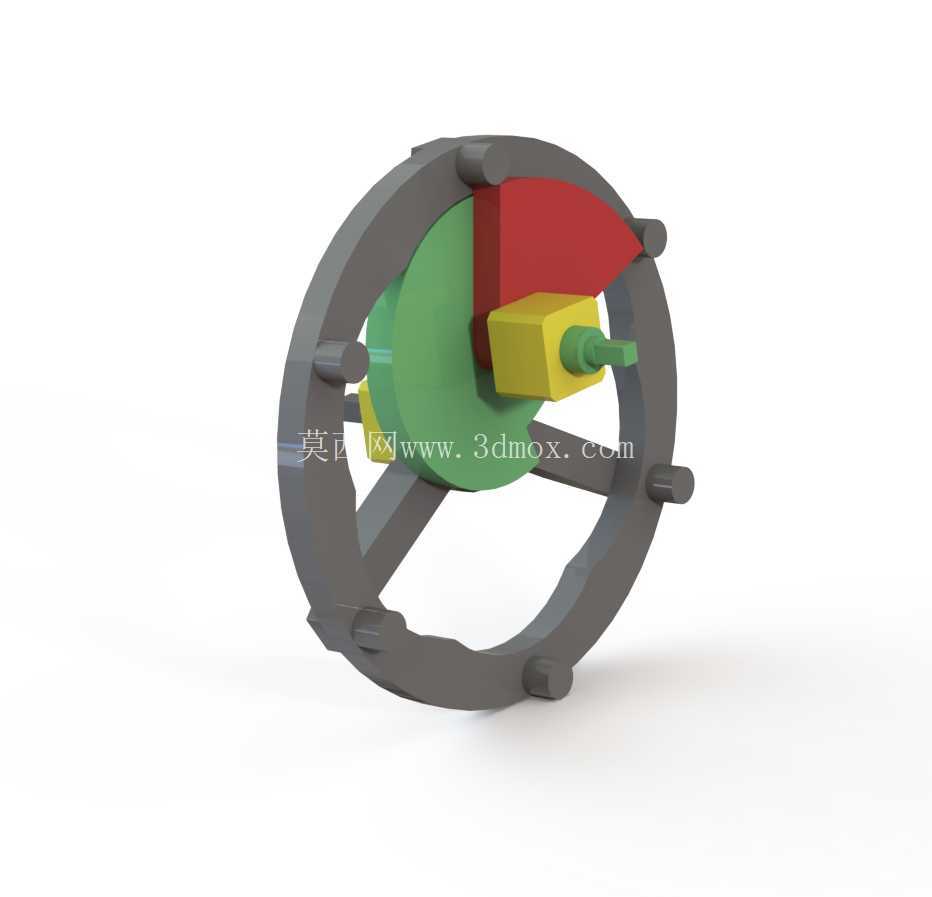

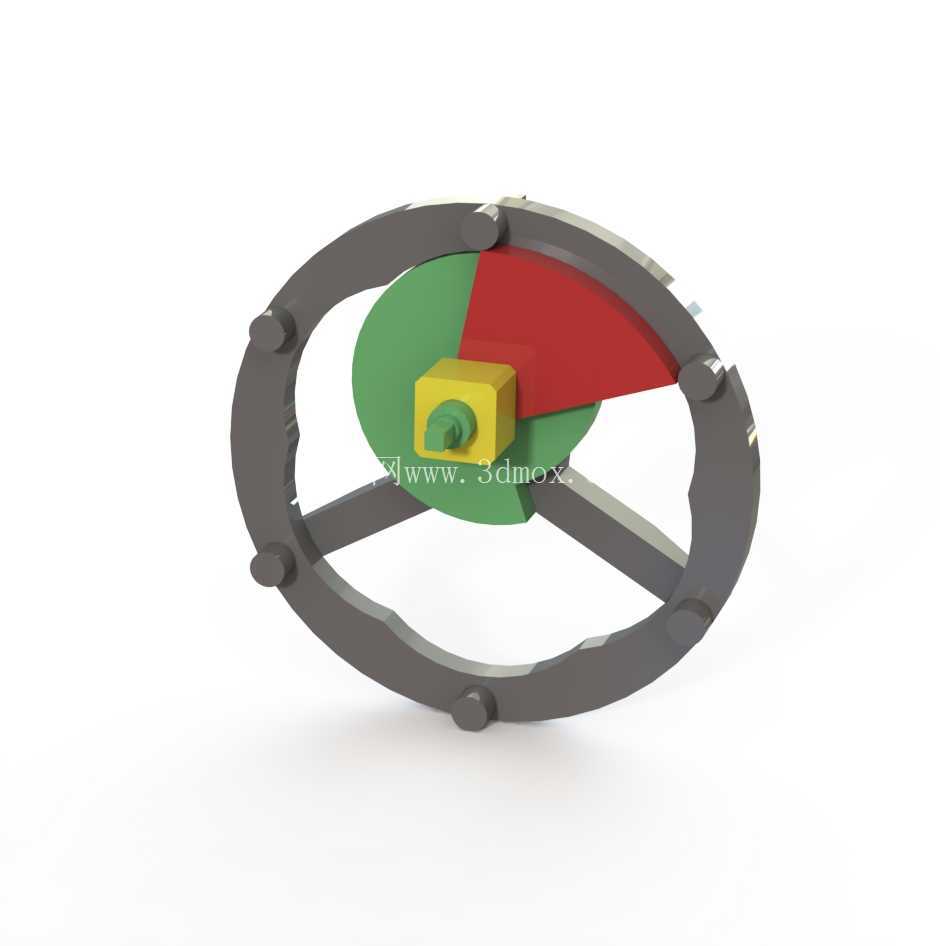

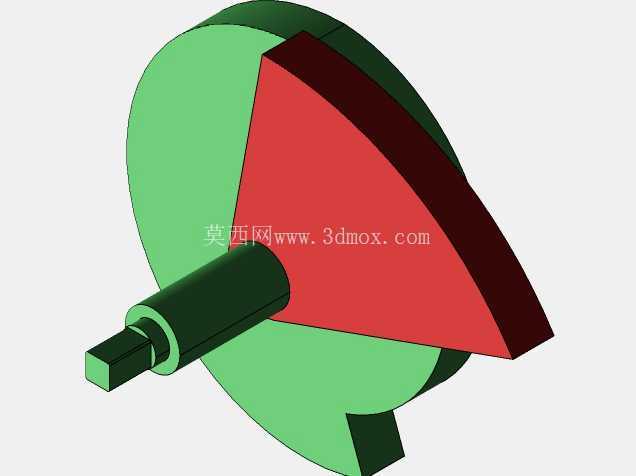

　　结构细节上，轮盘上的不同颜色扇形块对应不同的功能区域，红色区域为驱动接触段，绿色区域为锁止止动段，装配时可通过颜色快速区分功能面，降低装配出错概率，中心的黄色驱动块采用耐磨材质制作，长期运行磨损后可单独更换，不需要更换整个轮盘，降低后期维护成本；轮盘外缘的三个均布凸耳除了安装固定作用外，还可作为位置检测的触发点，配合接近开关实现轮盘位置的信号反馈，不需要额外安装检测触发块，进一步简化结构。在进行三维建模时，需重点验证驱动块与扇形驱动面的接触轨迹，避免出现运动干涉，同时要校核锁止阶段止动面的接触长度，保证锁止可靠，不会因为负载波动出现轮盘滑移的问题；安装面的平面度需控制在0.02mm以内，避免轮盘安装后出现倾斜，导致传动过程中出现卡滞或者磨损不均的问题。
