裤型三通法兰连接管道结构设计

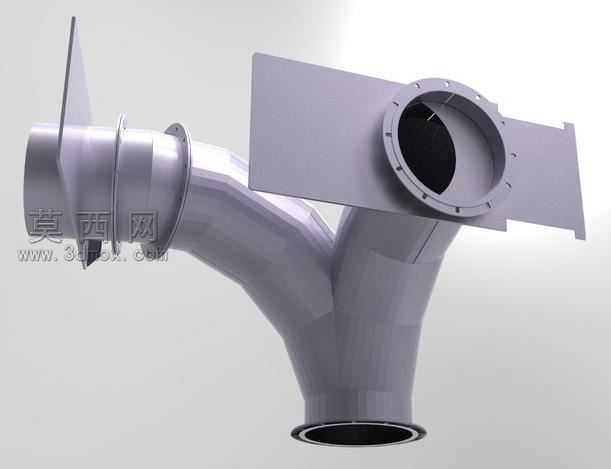

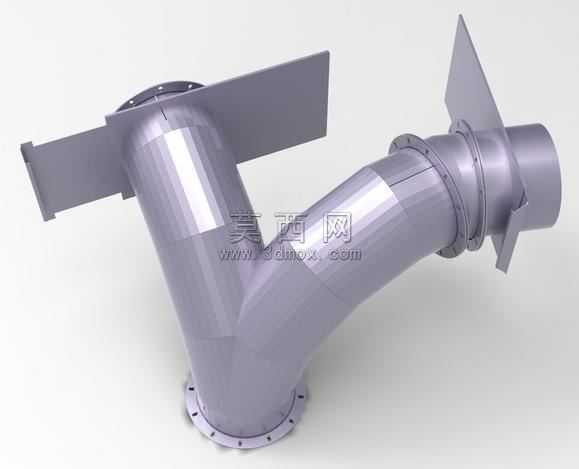

本作品为裤型三通管路结构，采用三维参数化建模方式完成整体设计，建模过程中以管路流体走向逻辑为核心依据，先搭建单入口双出口的Y型弯管主体骨架，逐段校准弯管曲率半径，避免管路转角处出现直角突变，保障介质流通路径顺滑。模型主体采用等径弯管拼接设计，三个连接端口均设置标准法兰盘结构，法兰盘上均匀分布螺栓连接孔，孔位严格遵循通用管路连接标准排布，可直接与对应规格的外接管路实现密封对接。在两个分支管路的外侧分别设置了定位翼板结构，翼板与弯管外壁做一体化融合建模，过渡处采用圆角处理消除应力集中点，该结构可用于管路安装时的位置固定，抵消管路运行过程中产生的径向偏移与振动载荷。材质渲染阶段采用金属哑光银灰色质感，还原钢制管路的真实表面肌理，对法兰接缝、螺栓孔边缘做细节倒角处理，避免模型出现尖锐棱角，提升整体真实感。建模过程中对管壁厚度做了均匀化处理，保证各段管路承压能力一致，分支交汇位置做了圆弧过渡导流结构设计，减少介质流经交汇点时产生的紊流与阻力损失。整体模型结构严谨，各部件装配关系清晰，无几何重叠与破面问题，可直接用于管路系统的装配验证、安装模拟以及流体仿真分析的基础载体，也可作为同类异形三通管路设计的参考模板，帮助设计者快速掌握裤型三通的结构设计要点与法兰连接的标准化建模逻辑。
