间歇传动用日内瓦槽轮机构结构设计

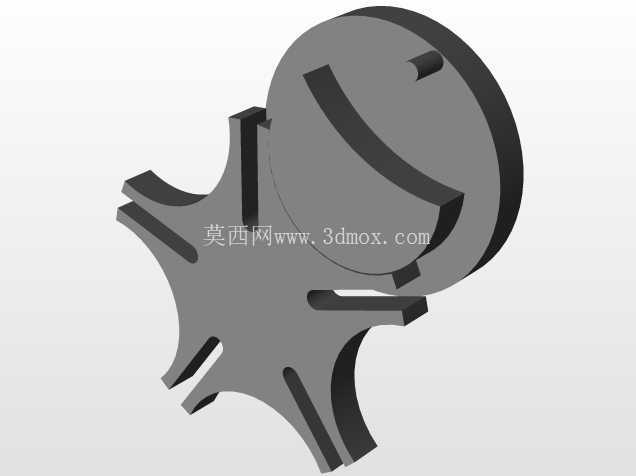

　　这套槽轮机构是间歇分度场景里应用极广的经典结构，也就是常说的马尔他机构，在多工位转台、自动化送料、包装机械的步进工位、胶片卷片机构里都能看到它的身影，核心作用是把主动件的连续匀速转动，转化为从动槽轮的周期性间歇转动，实现工位的精准转位与停顿，满足加工、装配、检测环节对工位分步动作的需求。从结构组成来看，这套机构包含带圆柱销的主动拨盘、带径向槽的从动槽轮两个核心构件，主动拨盘做连续回转时，圆柱销进入槽轮的径向槽就会带动槽轮转位，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，把槽轮牢牢锁止在固定位置，避免工位偏移，不需要额外的制动定位结构就能实现精准的间歇停驻。

　　设计这类槽轮机构的时候，首先要根据工位数量确定槽轮的槽数，常见的有4槽、6槽、8槽结构，槽数越少，单次转位的动程角越大，转位过程的冲击也会相应提升，槽数过多则会导致机构整体尺寸偏大，锁止弧的配合精度难以控制，多数通用自动化场景下4槽结构的应用占比最高，单次转位90度，刚好适配四工位循环作业的需求。主动拨盘上的圆柱销位置需要严格匹配槽轮的槽深与中心距，中心距的计算要保证圆柱销进入和脱离径向槽的时候，运动方向刚好和槽的径向方向相切，避免出现刚性冲击或者卡滞，圆柱销的直径要和槽宽做间隙配合，间隙量控制在0.02到0.05毫米之间，既要保证转动灵活无卡滞，也要避免间隙过大带来的转位定位误差。

　　锁止弧的设计是整个机构的精度核心，拨盘上的外凸锁止弧半径要和槽轮上的内凹锁止弧半径完全一致，配合面的表面粗糙度要控制在Ra1.6以下，减少锁止过程中的磨损，锁止弧的起始和终止位置要和圆柱销的进出槽位置精准对应，保证圆柱销刚脱离槽的时候锁止弧刚好进入配合，圆柱销即将进入槽的时候锁止弧刚好脱离，不会出现运动干涉或者锁止空程。从安装边界来看，这类槽轮机构的输入轴和输出轴为平行轴布置，两轴的中心距是核心安装尺寸，安装时要保证两轴的平行度公差在0.02毫米/100毫米以内，轴向定位要保证拨盘上的圆柱销中心平面和槽轮的槽中心平面完全重合，避免出现偏载导致圆柱销和槽壁的不均匀磨损。槽轮的径向槽深度要满足圆柱销进入到最深处时，槽底和圆柱销之间留有0.5到1毫米的间隙，避免加工误差导致圆柱销顶撞槽底造成机构卡死。实际应用中，这类槽轮机构的转位速度不能过高，一般主动拨盘的转速控制在每分钟100转以内，转速过高会导致圆柱销进出槽时的冲击变大，带来明显的振动和噪音，长期运行还会造成槽壁的点蚀磨损，缩短机构使用寿命。如果需要在高速场景下使用，一般会对槽轮的槽口做倒角修形，或者在圆柱销上加装滚动轴承，把滑动摩擦转化为滚动摩擦，降低传动阻力和磨损量。

　　和棘轮机构、凸轮式间歇机构相比，槽轮机构的结构更简单，加工难度更低，装配调试方便，在中低速、中等定位精度的间歇传动场景下性价比极高，不需要复杂的控制系统就能实现固定节拍的间歇转位，在轻工机械、食品包装机械、自动化装配线的转位工位上应用十分普遍。设计建模过程中，要重点验证机构的运动干涉情况，模拟圆柱销从进槽到出槽的完整运动轨迹，确认锁止弧的配合区间没有运动冲突，同时要核算槽轮在转位过程中的最大角加速度，评估机构运行时的冲击载荷，为后续的轴系强度设计、轴承选型提供依据。槽轮和拨盘的材质一般选用45号钢做调质处理，表面硬度达到HB220-250就能满足常规使用需求，如果是高速重载场景，可以选用40Cr做表面淬火处理，提升配合面的耐磨性能。
