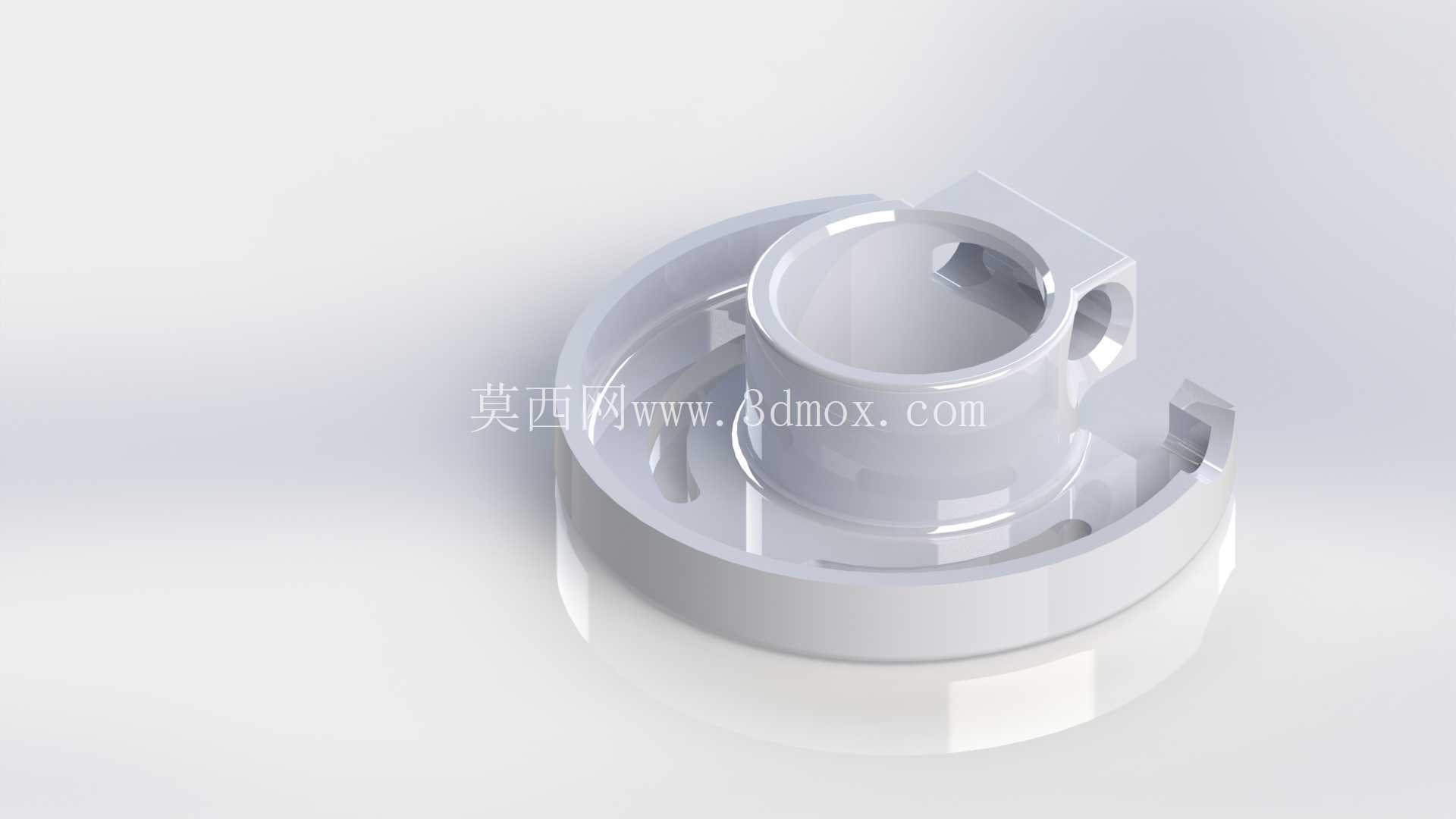

带侧支耳筒座环形连接结构件

　　该环形带筒座的连接结构件，常见于流体输送管路的转角接驳、小型动力输出端的定位支撑场景，在轻工包装生产线的导料机构、小型农用机具的传动定位部位也能见到同类结构的应用，核心作用是实现轴向与径向的双向定位，同时通过侧部伸出的支耳完成周向锁止，避免部件运行过程中出现跟转、移位的问题。从结构功能来看，底部的环形法兰边承担主要的承载接触面，加工时需要保证端面的平面度公差控制在0.05mm以内，才能确保安装后与配合面完全贴合，不会出现局部应力集中导致的受压变形；中部向上延伸的筒状结构是核心的定位基准，内孔的圆柱度公差直接决定了配套轴类或管路部件的同轴度，若内孔加工偏差超过0.03mm，会直接导致配套部件转动卡滞或者密封失效。

　　侧部伸出的带孔支耳是周向固定的关键结构，支耳上的安装孔位需要与底部环形结构的中心保持严格的位置度要求，实际装配时通过穿装螺栓完成锁止，抵消部件运行时产生的周向扭矩，避免整体结构出现转动偏移。设计这类结构时，首先要根据实际承载的载荷大小确定环形底座的壁厚，常规轻载场景下壁厚取5-8mm即可满足强度要求，若应用在有振动冲击的工况下，需要在环形底座与筒身的衔接位置做R3-R5的圆角过渡，减少应力集中带来的断裂风险；筒身的高度需要根据配套部件的插入深度确定，要保证配合长度不小于内孔直径的1.2倍，才能提供足够的定位支撑力，避免出现悬臂过长导致的晃动。

　　侧支耳的位置设计需要避开周边其他部件的运动干涉范围，支耳的厚度通常与环形底座壁厚保持一致，安装孔的直径比配套螺栓大0.5-1mm，预留一定的装配调整余量，同时支耳与筒身的衔接位置同样需要做圆角过渡，避免受力时在衔接处产生裂纹。从安装边界来看，这类结构件的整体外径通常控制在120-150mm区间，筒身顶部距离安装底面的高度在80-100mm范围，侧支耳向外伸出的长度不超过整体外径的1/3，确保安装后不会占用过多的周边空间；安装时底部环形面需要贴合在对应的安装基准面上，支耳的螺栓锁紧扭矩要控制在合理范围，避免扭矩过大导致支耳断裂，或者扭矩过小导致锁止失效。

　　实际建模过程中，需要重点关注各个衔接位置的圆角处理，以及内孔与外圆的同轴度约束，筒身侧壁开设的缺口结构是为了给配套部件的外接管路或者接线留出避让空间，缺口的边缘同样需要做倒角处理，避免安装时划伤配套部件的管线。这类结构件通常采用压铸或者注塑工艺成型，量产时需要保证拔模斜度控制在1-1.5度，既方便脱模，也不会影响各个配合面的尺寸精度，对于有密封要求的应用场景，内孔表面的粗糙度需要达到Ra1.6以上，才能保证配合后的密封效果，避免出现介质泄漏的问题。
