工业级立式搅拌混合罐体结构设计

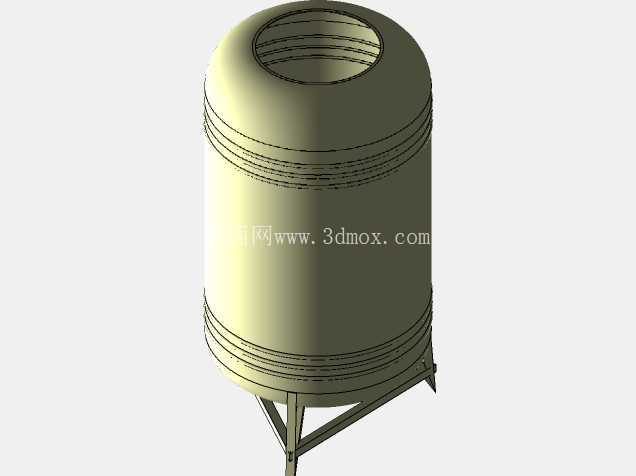

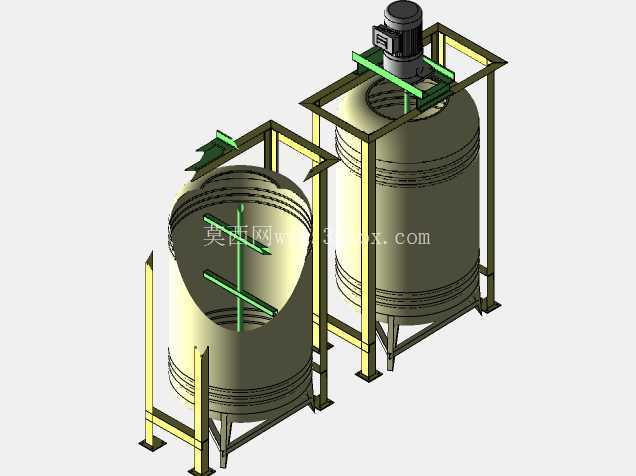

　　在精细化工、水处理药剂配制、中小型食品配料生产场景中，这类立式不锈钢搅拌混合罐是批次化物料混配的核心承载设备，区别于高压反应类承压罐体，该类罐体以常压敞口或半密封作业为主，主要适配低粘度到中粘度的液液混合、固液悬浮混配工况，比如水处理环节的亚硫酸钠、氢氧化钠溶液配制，小型日化生产线的底料预混，都能看到这类设备的实际应用。从现场实际安装状态来看，罐体采用立式支腿支撑结构，三个支腿沿罐体下封头圆周均布，支腿底部预留了地脚螺栓安装孔位，安装时需要保证罐体上法兰面的水平度偏差控制在千分之二以内，避免搅拌轴长期偏载引发的机械密封泄漏、轴承异常磨损问题。

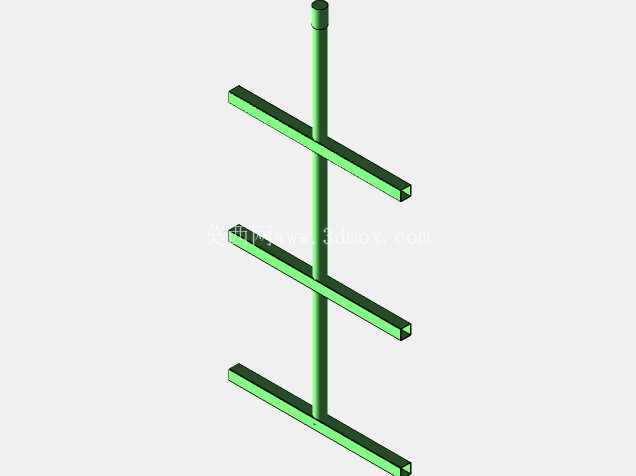

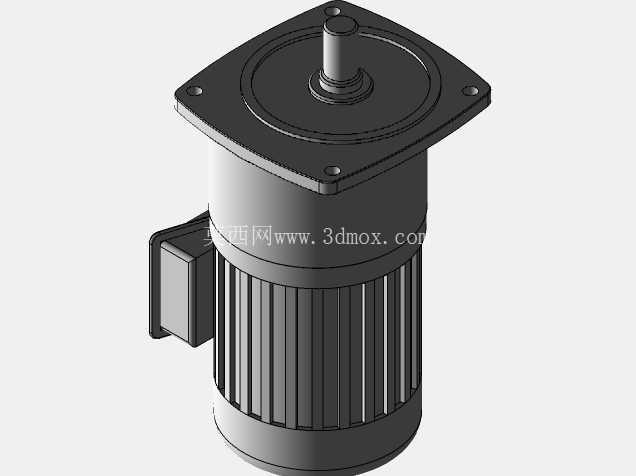

　　罐体主体采用304不锈钢卷制焊接而成，筒身外壁设置了多圈环形加强筋，既可以减少薄壁罐体盛料后的径向变形，也能作为外部盘管的固定依托，若工艺需要控温，可直接在加强筋间隙缠绕导热油或冷却水盘管，无需额外焊接支架。罐体顶部的搅拌驱动单元采用立式直联减速电机，电机输出轴与搅拌桨轴通过刚性联轴器连接，搅拌桨采用双层斜叶桨结构，下层桨叶距离罐底的高度控制在罐体直径的六分之一左右，保证罐底沉积的固体物料能被及时扬起，避免出现混配死角，上层桨叶位于液位高度的三分之二处，主要作用是打破液面漩涡，将表层浮料卷入液层内部，提升整体混合效率。

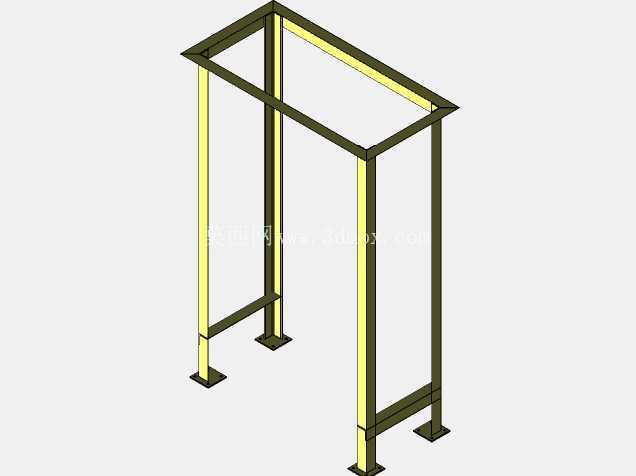

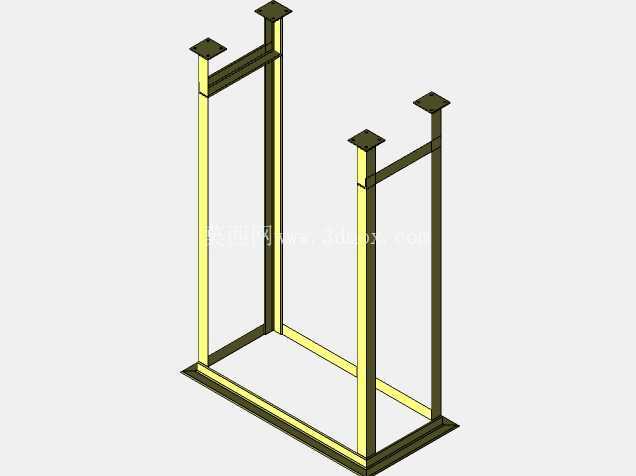

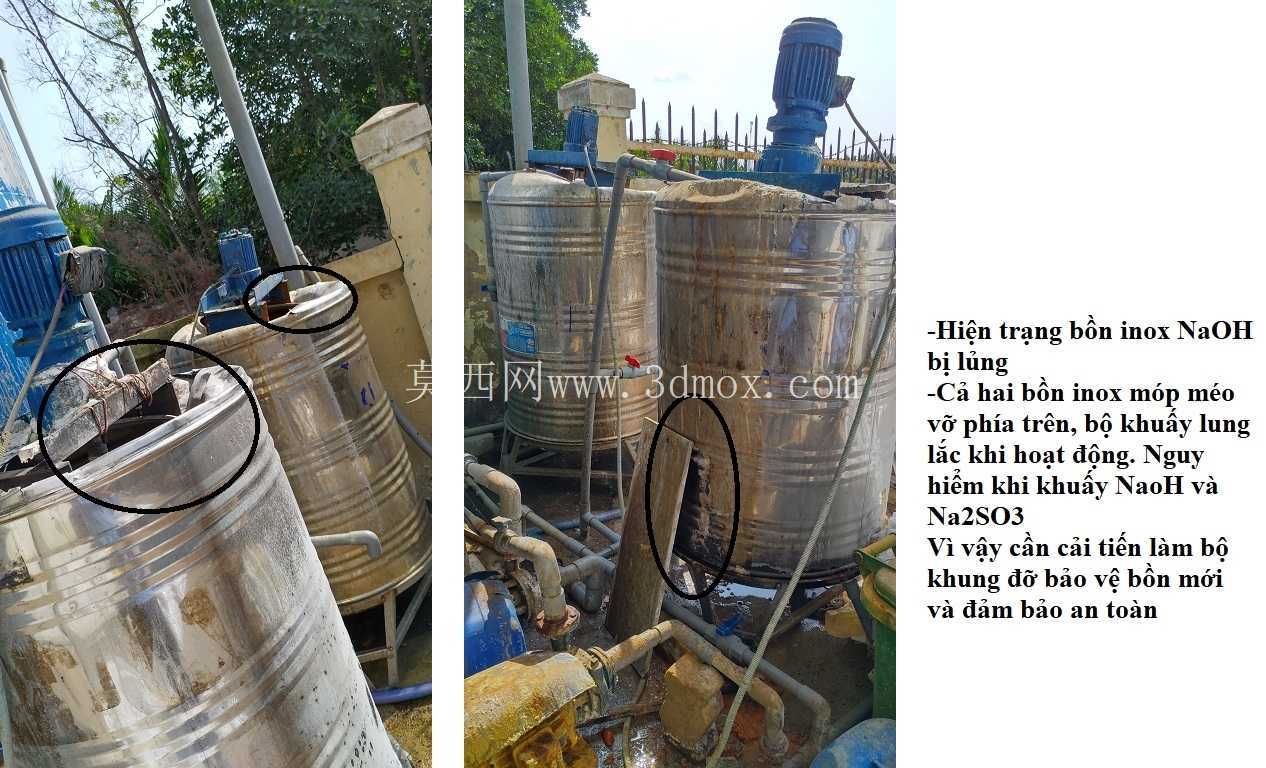

　　从结构设计的角度考量，这类罐体的人孔设置在顶部靠近罐壁的位置，尺寸满足人员进入罐内检修、清洁的通行要求，人孔盖采用快开式压紧结构，日常开合无需额外吊装工具；罐体侧壁设置了上下两个液位接口，可适配玻璃管液位计或者静压式液位传感器，方便作业人员实时掌握罐内物料存量；出料口设置在下封头的最低点，采用上展式放料阀结构，避免放料过程中出现物料残留堵管的问题。现场实际使用中可以看到，罐体周边预留了操作维护的安全空间，驱动电机外侧原本的防护框架存在结构缺陷，改进设计时需要将防护框架的支撑立柱直接延伸至地面基础固定，而不是仅焊接在罐壁上，避免电机运行振动导致焊缝开裂，同时防护网的网格尺寸需要控制在15毫米以内，防止检修时工具或者异物卷入传动部位。

　　这类罐体的接管布局遵循操作侧集中布置的原则，进料口、清洗口、助剂添加口都设置在靠近操作通道的一侧，所有接管的法兰压力等级统一为PN10，方便现场管路连接时的备件通用互换，罐体的外表面做了亚光拉丝处理，既满足工业场景的清洁要求，也能减少外壁挂污积尘的问题。针对不同的物料特性，搅拌桨的形式可以做适配调整，比如处理易结壁物料时，可以在桨叶外缘加装软质刮壁板，随搅拌轴转动时同步刮除罐壁附着的物料，避免长期结垢影响传热效率或者物料配比精度；处理易产生泡沫的物料时，可以在液面位置加装消泡桨，通过低速转动打破泡沫层，减少物料溢出风险。安装边界方面，罐体上方需要预留至少1.2倍电机高度的检修空间，方便后期更换电机轴承或者机械密封件时的吊装作业，罐体侧面距离周边设备或者墙体的距离不小于0.8米，满足日常巡检、阀门操作的通行需求，支腿的安装基础需要做150毫米厚的混凝土找平层，保证设备运行时的整体稳定性，避免满料工况下出现支腿沉降不均的问题。
