气动直线转旋转运动转换机构模块

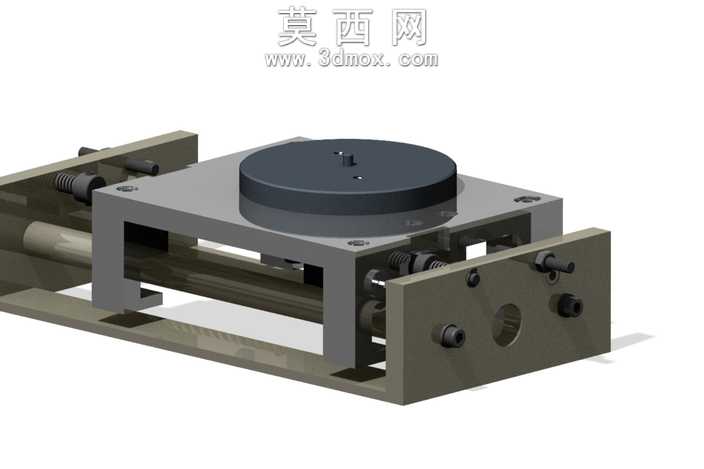

本作品为气动驱动的直线运动转旋转运动转换机构三维模型，整体采用三维参数化建模软件完成全零件建模与总装设计，建模过程严格遵循机械设计公差配合规范，对每一个零件的特征尺寸进行精准定义，确保各运动部件之间无干涉、装配关系完全符合实际机械加工装配逻辑。模型渲染阶段采用金属质感材质体系，机架部分赋予哑光灰铸铁材质，还原铸铁件表面的细微磨砂质感与金属哑光反光特性；传动杆件采用抛光钢材材质，呈现冷调金属光泽与清晰的边缘高光；顶部旋转工作台赋予发黑处理金属材质，表面带有细微的加工纹理，还原实际工装部件的表面处理效果；气动连接部件与紧固件分别赋予对应材质，弹簧部件还原金属丝缠绕的结构细节与弹性件的视觉特征，整体渲染光影柔和，结构层次分明，能够清晰展现机构的内外构造。结构设计上，该机构采用框架式承载基座，基座两侧设置直线导向轴与滑动承载平台，平台通过线性轴承与导向轴配合实现低阻力直线往复运动，平台与外部气动执行元件相连，作为直线运动的输入部件；机构内部设置运动转换传动组件，将滑动平台的直线平移动作通过传动副转化为顶部圆形旋转工作台的定轴旋转运动，基座侧面设置调节紧固件与限位结构，可对运动行程与旋转角度进行微调，弹簧组件用于实现运动复位与间隙消除，提升机构运动的平稳性与定位精度。设计思路围绕气动自动化场景下的运动转换需求展开，摒弃复杂的齿轮齿条或曲柄滑块结构，采用紧凑化布局实现直线到旋转的运动传递，整体结构体积小巧，安装接口标准化，可直接集成到各类自动化工装、分拣设备、转台工位中，适配气动驱动系统的工作压力与运动频率，建模过程中对所有运动副进行了运动仿真验证，确保直线输入行程与旋转输出角度的对应关系准确，无卡滞、死点问题，零件设计充分考虑加工工艺性，所有板类零件采用铣削加工特征，轴类零件符合车削加工规范，紧固件采用标准件库调用，符合实际机械设计的生产制造要求。
