内燃机与风力涡轮机核心转子部件结构

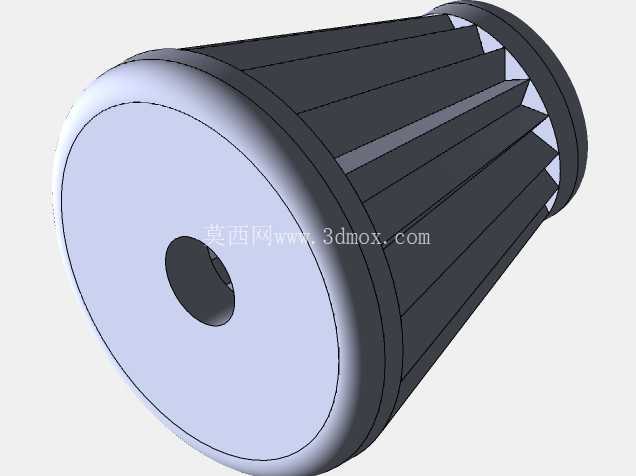

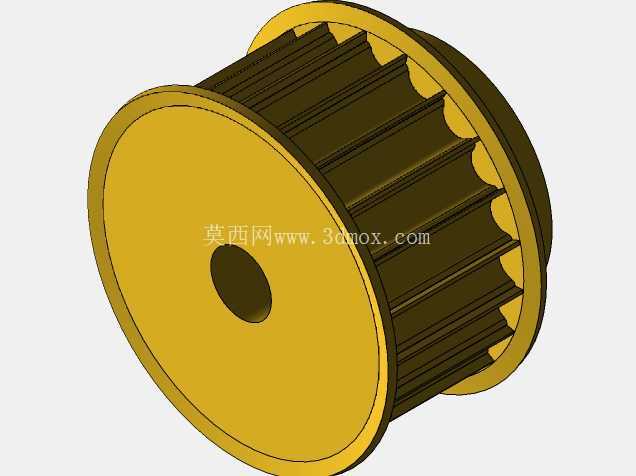

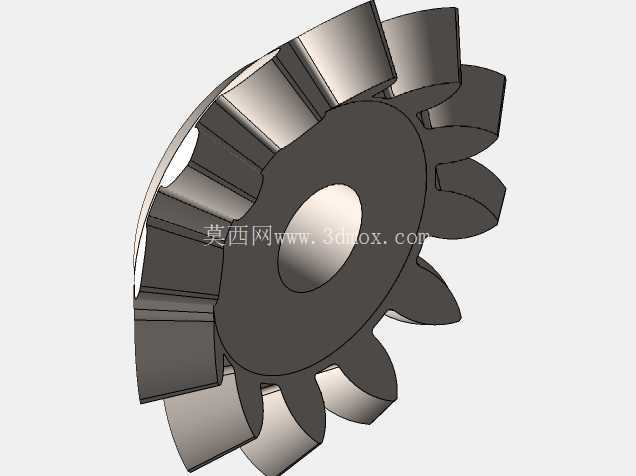

　　在分布式能源装备与小型动力系统的开发场景中，这类回转式核心部件同时覆盖了小型内燃机进气压缩端、离网型微风力发电机的叶轮适配结构需求，很多做小型动力单元改装、分布式风光互补供电系统的结构工程师，在做整机方案匹配时，经常需要这类兼顾两类动力场景的通用回转基体结构做设计参考。从实际装机用途来看，这个部件一端的中心通孔是核心的动力传递接口，既可以在内燃机场景下过盈配合压装涡轮轴，承接排气端驱动的扭矩输出，带动同轴的压气机叶轮完成进气增压动作，也可以在风力涡轮机场景下穿过发电机主轴，通过端面的均布连接位固定风轮轮毂，将叶片捕捉的风能扭矩传递到发电机输入端。部件的外侧轴向分布的等距梯形棱条结构，不是单纯的装饰性设计，在内燃机增压端应用时，这些棱条可以在高速回转过程中打乱表层附面层气流，降低轮背区域的气流滞止带来的风阻损耗，同时增大散热面积，把涡轮端传导过来的热量更快散到周边的腔室气流里，避免轴封区域因为持续高温出现橡胶件早期老化；在小型风力涡轮机应用场景下，这些棱条可以作为动平衡调整的加工基准，批量生产时不需要额外做工艺凸台，直接在棱条表面铣削减重就能完成整轴的动平衡校正，减少零部件的加工工序。

　　做结构设计的时候，这个部件的整体锥度是经过反复校核的，靠近动力输出端的大直径端面做了加厚的环形凸缘，一方面是为了匹配轴承内圈的安装定位，给轴承提供足够的轴向支撑面，避免高速回转时出现轴系窜动，另一方面凸缘的厚度刚好覆盖了密封件的安装位，不需要额外设计密封压盖，就能让腔体内部的润滑油不会顺着轴面渗漏到外侧。外侧的锥面斜度控制在7度左右，这个角度既可以保证部件在模具成型或者机加工时的拔模/退刀便利性，减少加工过程中的刀具干涉，也能让部件在装入壳体腔室时，和腔体内壁形成一个渐扩的气流通道，不管是内燃机的增压气流还是风电场景下的冷却气流，都能顺着锥面平缓导流，不会因为截面突变产生局部涡流带来额外的能量损耗。

　　从安装边界的尺寸逻辑来看，中心通孔的直径公差带选的是H7级，和常用的15mm、20mm直径的标准动力轴可以直接适配，不需要额外做衬套转接；大端的外径尺寸控制在120mm区间，刚好适配小型1.5L排量内燃机的增压壳体腔、以及300W-500W功率段小型风力发电机的机舱内部安装空间，不会出现和腔体内壁的运动干涉；部件的轴向总长度控制在180mm，两端的同轴度公差要求控制在0.02mm以内，保证高速回转时的跳动量在允许范围内，不会因为偏心带来额外的振动载荷。很多工程师在做这类回转部件建模时，容易忽略棱条和主体锥面的过渡圆角，这个结构里所有棱条的根部都做了R2的圆角过渡，一方面是为了减少应力集中，避免部件在高速回转、承受交变扭矩的时候出现根部裂纹，另一方面圆角过渡也能让流体在表面流动时不会出现直角区域的滞流，减少积碳或者积尘的附着——在内燃机场景下，积碳附着会改变转子的动平衡量，长期运行会带来轴承的异常磨损，在风电场景下，沙尘积附在棱条缝隙里同样会破坏平衡，带来机舱的异常振动。

　　另外部件的小端端面做了0.5mm的内凹设计，这个细节是为了安装锁紧螺母的时候，让螺母的压紧面和部件端面完全贴合，不会因为端面的平面度误差出现锁紧力不均的问题，同时内凹的空间可以容纳锁紧螺母的防松垫片，不需要额外预留轴向的安装空间，能有效压缩整个轴系的总长度，让整机结构更紧凑。做三维建模的时候，这类结构要特别注意回转特征和阵列特征的几何连续性，棱条的阵列要保证周向360度完全均布，单个棱条的锥度要和主体外锥面保持一致，不然在做3D打印样件或者机加工编程的时候，会出现曲面碎面，导致加工出来的零件尺寸超差；同时中心通孔的两端都做了1mm的倒角，既方便装配时轴的导入，也能去除加工后的毛刺，避免装配时毛刺掉落到轴承内部造成轴承卡滞。
