电力输配用三相电动单塔结构设计

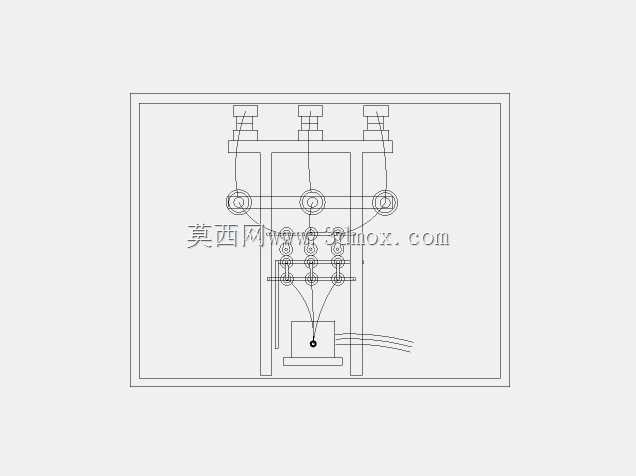

　　在城乡10kV及以下电压等级的配网改造、小型工矿企业自备配电系统搭建场景中，这类三相电动单塔是承担高压侧进线接驳、变压器承载、低压侧出线分流的核心一体化承载结构，和传统分体式杆架变台不同，它将横担固定、绝缘子挂载、变压器安装位、出线线缆排布整合在单根主立柱结构上，能大幅缩减现场安装的占地范围，尤其适合用地紧张的老旧城区街巷、山区零散供电点位的布设。从结构设计逻辑来看，主立柱采用等边角钢拼接的格构式截面，而非实心型材，核心是在保证整体抗风载、抗覆冰载荷强度的前提下，尽可能降低结构自重，减少运输和现场吊装的难度，立柱底部预留的安装法兰盘，匹配常规混凝土预制基座的螺栓孔位，现场无需额外打孔适配，安装时法兰盘与基座预埋螺栓紧固后，即可开展上部组件的装配，整体安装边界控制在2.5米见方的范围内，不会对周边通行、其他管线布设造成过多挤占。

　　上部三层横担的排布是按照高压进线的安全间距要求设计的，最上层横担用于挂载高压进线的支柱绝缘子，三个绝缘子的中心间距严格遵循10kV电压等级的带电安全距离要求，避免相间放电风险；中间层横担预留了避雷器、跌落式熔断器的安装位，不需要额外焊接附加支架，所有安装孔位都在工厂预制阶段完成加工，现场直接通过螺栓紧固即可完成配件挂载；下层的承载平台专门用于放置三相油浸式或干式变压器，平台四周预留了变压器固定的螺栓长孔，能适配主流容量段的配电变压器安装尺寸，平台下方设置的线缆穿装结构，能让变压器低压侧出线顺着立柱内部的走线槽向下排布，避免线缆外露受日晒雨淋老化，同时也能防止外力破坏导致的线缆破损。

　　结构侧面预留的电动操作机构安装位，是这类单塔和普通杆架结构的核心差异点，配套的电动操作机构可实现跌落式熔断器的远程分合闸操作，运维人员不需要登杆即可完成线路通断操作，在故障排查、例行检修时能大幅降低高空作业的安全风险，操作机构的传动连杆走线全部隐藏在立柱的预留空腔内，不会暴露在外部环境中，能减少雨水、粉尘对传动部件的侵蚀，延长机构的使用寿命。在结构强度校核层面，设计阶段已经按照沿海地区12级风载、内陆地区15mm覆冰厚度的极端工况做了受力仿真，主立柱的长细比控制在规范允许范围内，横担的端部挠度不超过横担长度的1/200，挂载变压器后整体结构的重心与立柱中心重合，不会出现偏载导致的立柱倾斜问题。

　　和传统双杆变台相比，这种单塔结构的钢材用量能减少30%左右，现场安装的工期能缩短一半，不需要组立两根电杆再做横向连接，单台吊装设备即可完成整体结构的就位，在山区交通不便的供电点位，甚至可以拆解后通过人力搬运到点位再组装，适配性更强。结构所有的连接节点都采用螺栓连接而非现场焊接，一方面能避免现场焊接的防腐层破坏问题，所有构件在出厂前都完成了热镀锌防腐处理，现场不需要做额外的防腐作业；另一方面螺栓连接的结构在后期运维时，如果某个构件出现锈蚀、变形，可以单独拆卸更换，不需要整体拆解结构，降低运维成本。下部出线位置预留的电缆支架安装孔，可根据现场出线方向灵活调整支架朝向，不管是架空出线还是地埋电缆出线，都能找到对应的安装位，不需要现场切割修改结构。在实际选型应用中，需要根据点位的变压器容量、当地的气象条件确认对应的结构参数，如果是高海拔、重覆冰区域，可选择加厚规格的主立柱型材，横担的间距也可根据实际电压等级做微调，但整体的安装接口保持统一，能和主流的配电配件实现通用互换，不需要定制特殊规格的绝缘子、熔断器等配件，减少后期备件储备的压力。
