宝马乘用车多辐条铝合金轮毂结构设计

　　这款轮毂是面向乘用轿车开发的行走系统承载部件，日常装车场景覆盖城市家用轿车、入门运动轿跑的前轮与后轮位，既适配日常铺装路面的通勤行驶需求，也能满足轻度激烈驾驶工况下的载荷传递要求。从实际装车用途来看，它的核心作用是作为轮胎的装配载体，承接车桥传递来的驱动、制动扭矩，同时在车辆过弯、经过颠簸路面时，分散胎面传递来的冲击载荷，保障轮胎与轮辋的贴合密封性，避免高速行驶下出现轮胎脱圈、漏气等风险。

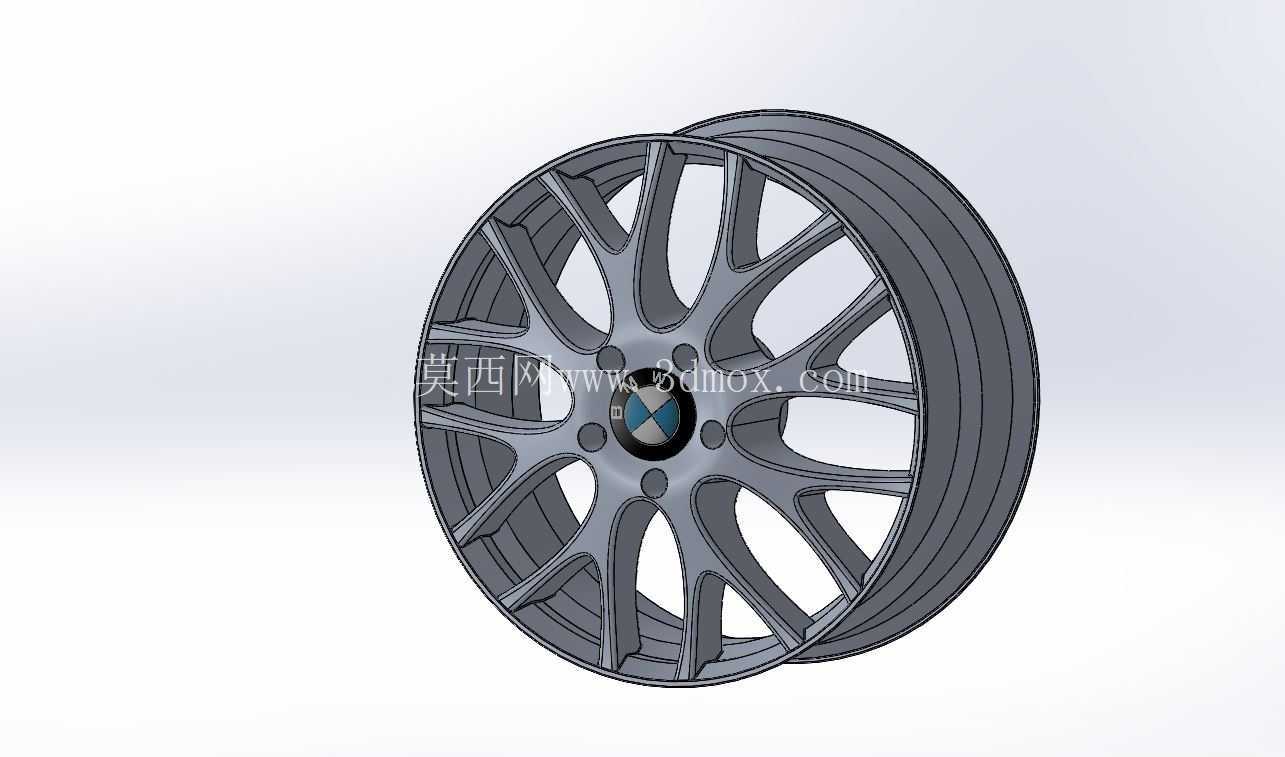

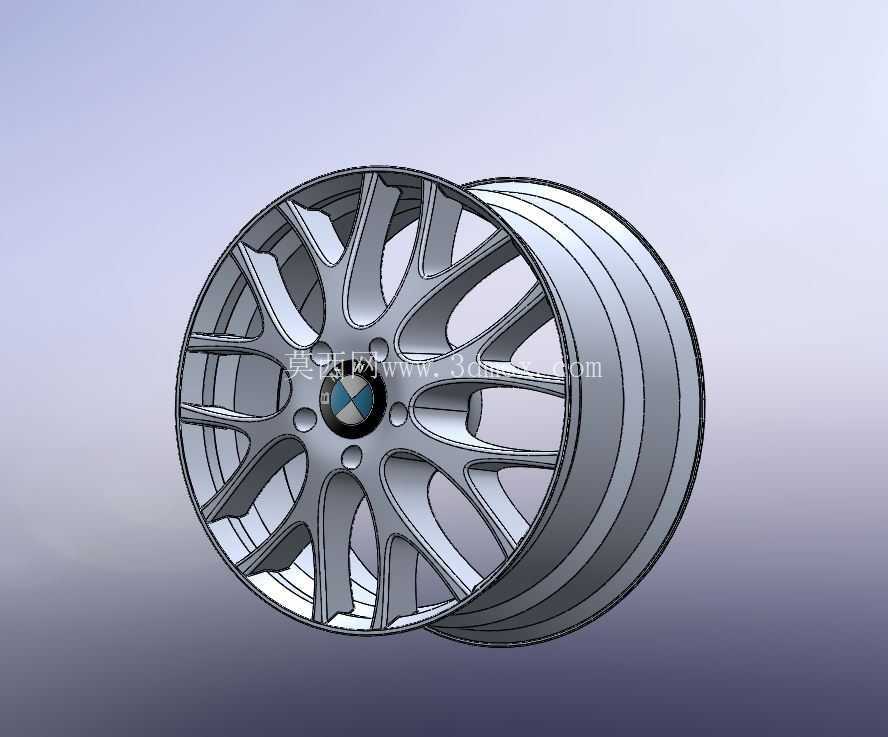

　　设计层面优先考虑了载荷分布的合理性，轮辐采用双组五辐的分叉式造型，每根主辐条从中心安装盘位置向外缘延伸过程中做了等强度变截面处理，靠近中心座的位置截面厚度更大，用来承受螺栓预紧力带来的局部压应力，往轮辋边缘延伸的过程中逐步收窄厚度，在不突破屈服强度阈值的前提下尽可能削减非必要的材料余量，兼顾结构强度与轻量化需求。中心安装位预留了与宝马车型轮毂轴头匹配的定位止口，周围均匀分布五个螺栓安装孔，孔位周边做了局部加厚凸台，避免螺栓拧紧时局部应力集中导致的安装面变形，中心盖的卡槽结构也同步做了适配，装车后可以完全遮盖轴头与螺栓端部，兼顾外观完整性。

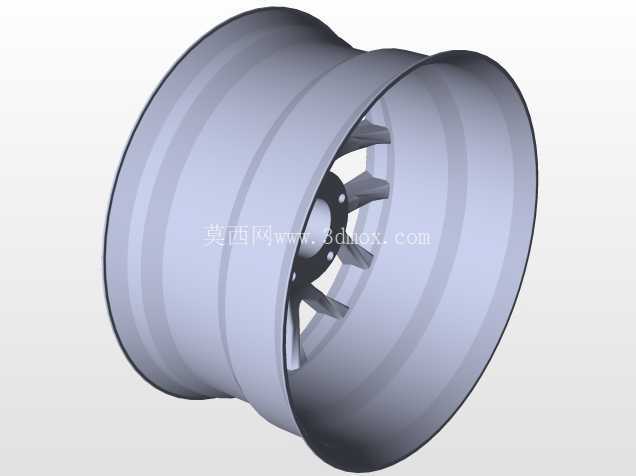

　　轮辋部分采用常规的深槽式结构设计，槽底的倾斜角度、胎圈座的宽度与圆角参数完全匹配对应规格的真空子午线轮胎，安装时轮胎胎圈可以顺着槽体斜面顺利滑入胎圈座，充气后能实现可靠的密封贴合，不需要额外加装内胎。轮辋的外缘做了凸起的轮缘保护结构，当车辆靠边停车蹭到路肩时，凸起的轮缘会先接触路肩，避免轮胎侧壁直接被剐蹭破损，同时轮缘的厚度经过校核，在承受侧向冲击时不会出现变形开裂。

　　从安装边界来看，这款轮毂的中心孔直径、螺栓孔节圆直径、偏距参数都严格对应适配车型的悬架安装空间，装车后不会与刹车卡钳、减震器支座、翼子板内衬发生运动干涉，即使后期升级更大尺寸的刹车套件，轮辐背面预留的避让空间也能容纳大四活塞卡钳的安装，不需要额外加装垫片。轮辋的宽度参数对应适配的轮胎扁平比范围经过匹配，既不会因为轮辋过窄导致轮胎胎侧过度鼓出影响转向响应，也不会因为轮辋过宽导致胎侧拉伸过度降低缓冲性能。

　　建模过程中对样条曲线的运用是这款模型的设计亮点，轮辐表面的曲面过渡没有采用生硬的折线拼接，而是通过曲率连续的样条曲线构建曲面，既还原了量产轮毂的光影质感，也在结构上避免了直角位置的应力集中问题，每一处曲面的拔模角度都符合铝合金低压铸造的工艺要求，不需要后续额外的机加工就能顺利脱模，量产时的工艺可行性较高。模型的轮辋部分做了等厚度的抽壳处理，壁厚均匀性控制在铸造工艺允许的公差范围内，避免铸造过程中因为壁厚不均出现缩孔、冷隔等缺陷。

　　实际工程验证层面，这款轮毂的结构强度可以满足径向冲击、弯曲疲劳、径向疲劳三项台架试验的要求，轮辐的应力集中点全部出现在预设的形变区域，不会出现无预兆的脆性断裂。日常使用中，轮辐表面的曲面造型也更容易清理，刹车粉尘不容易在曲面缝隙处堆积，冲洗时可以顺着曲面弧度快速带走污渍。
