壁挂式小型往复蒸汽机结构设计

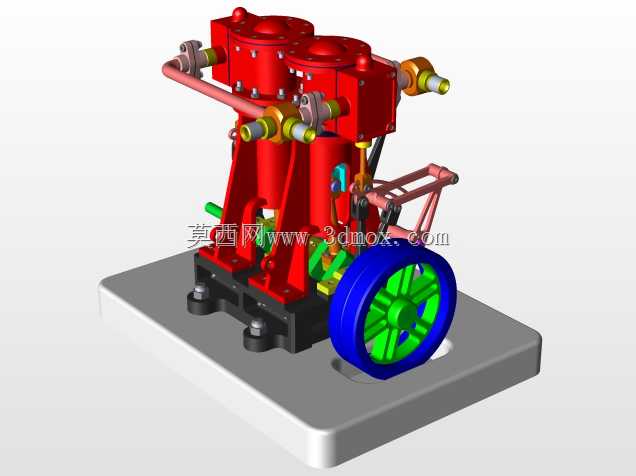

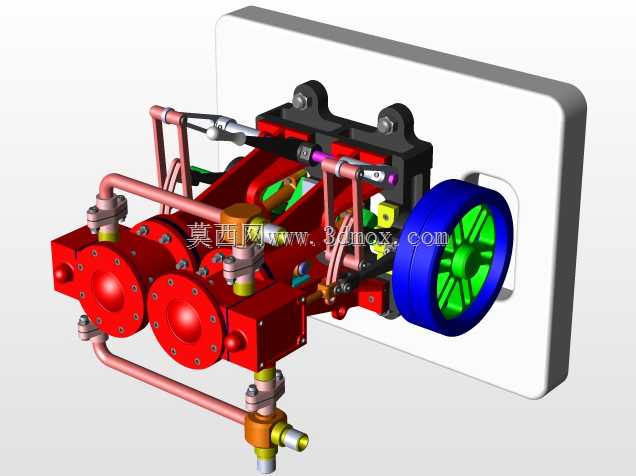

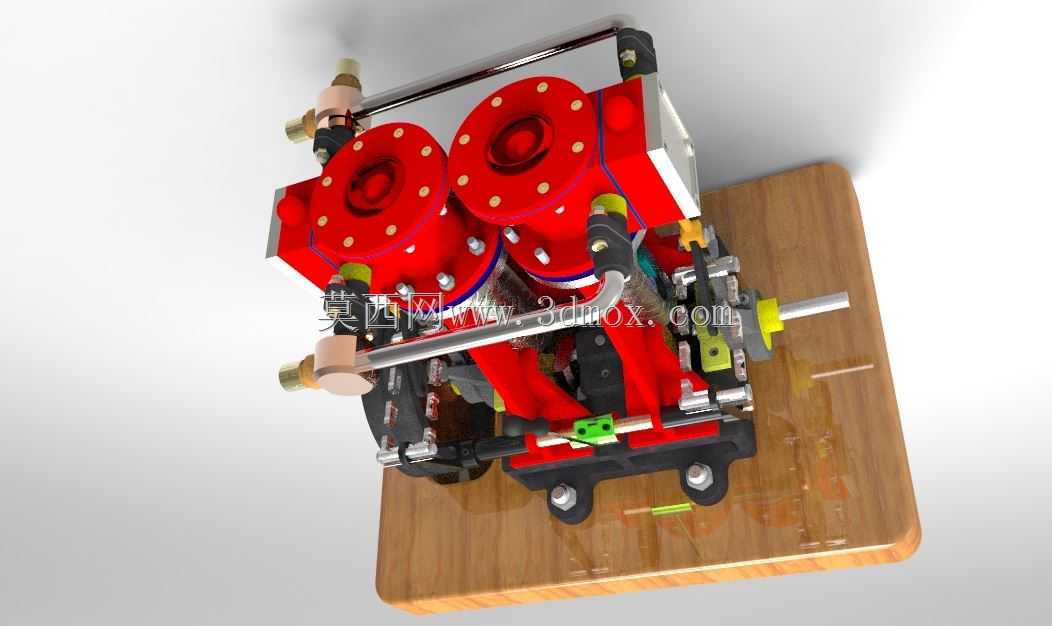

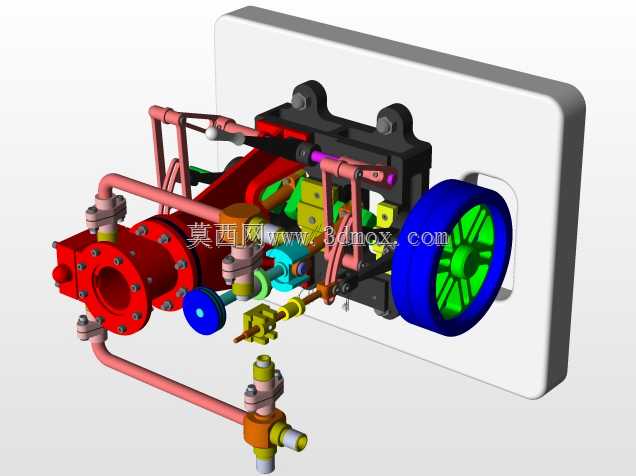

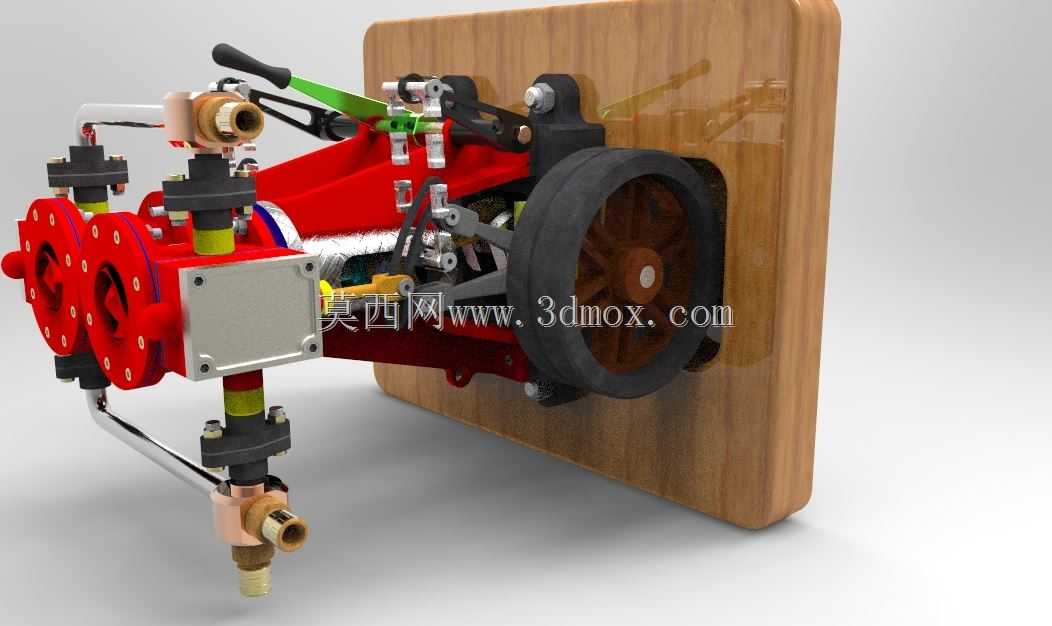

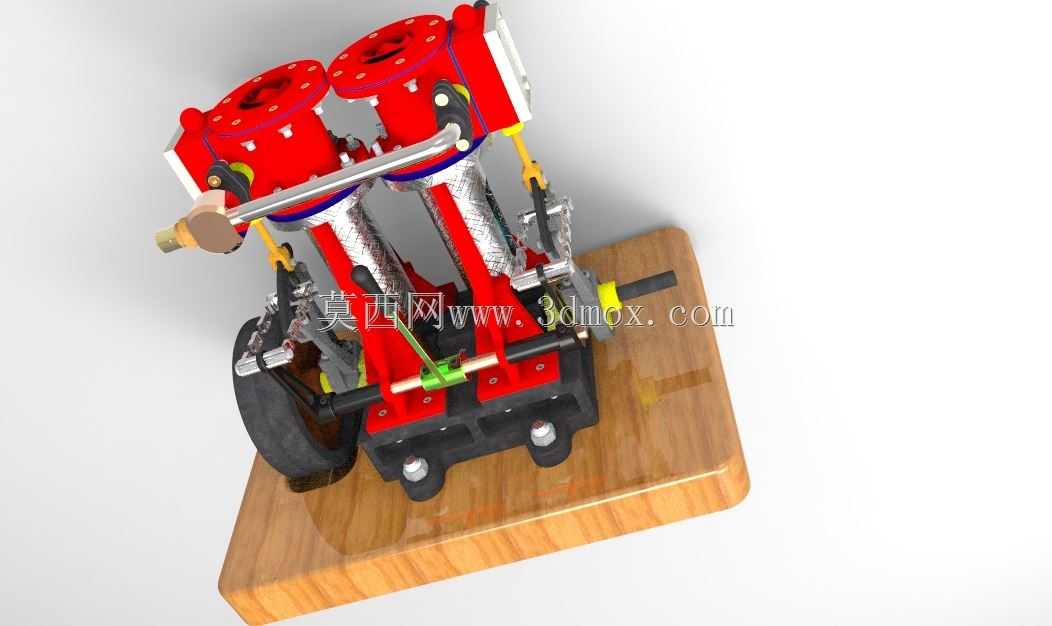

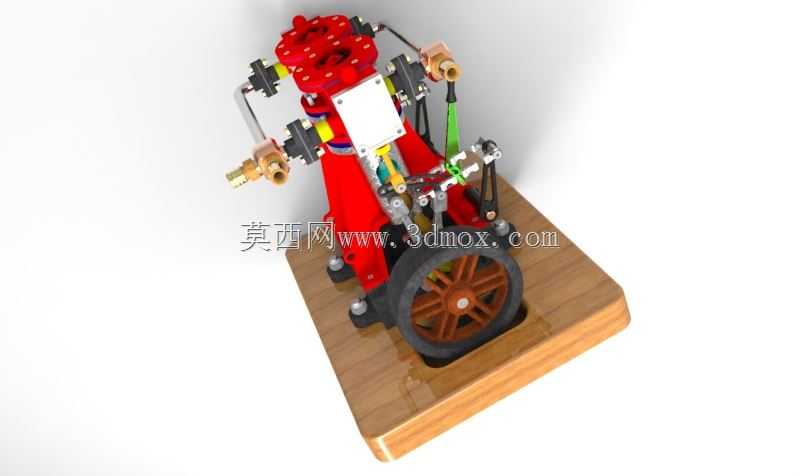

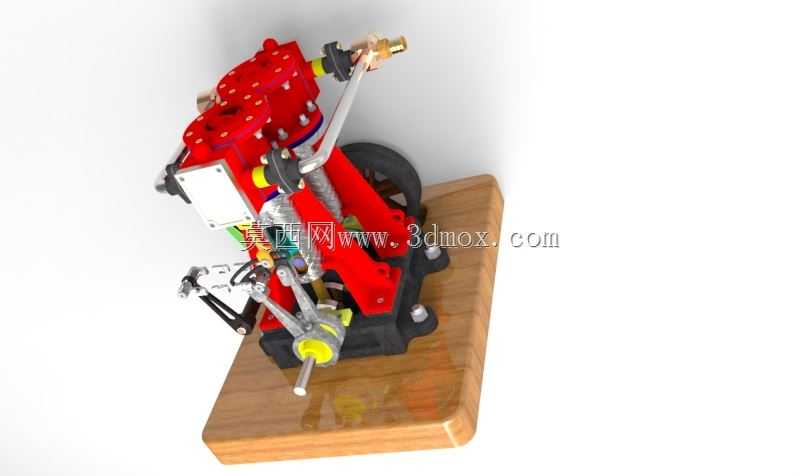

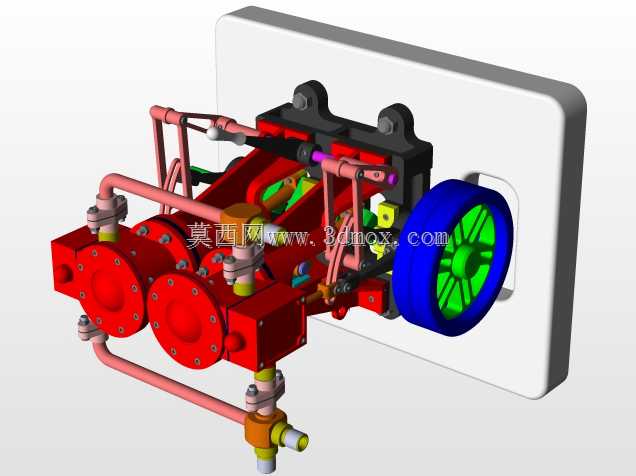

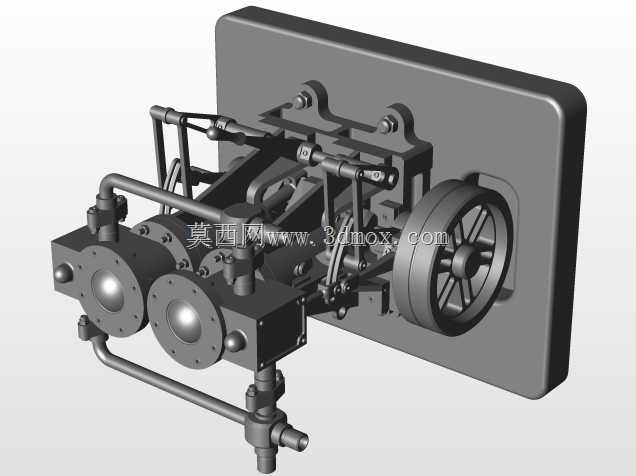

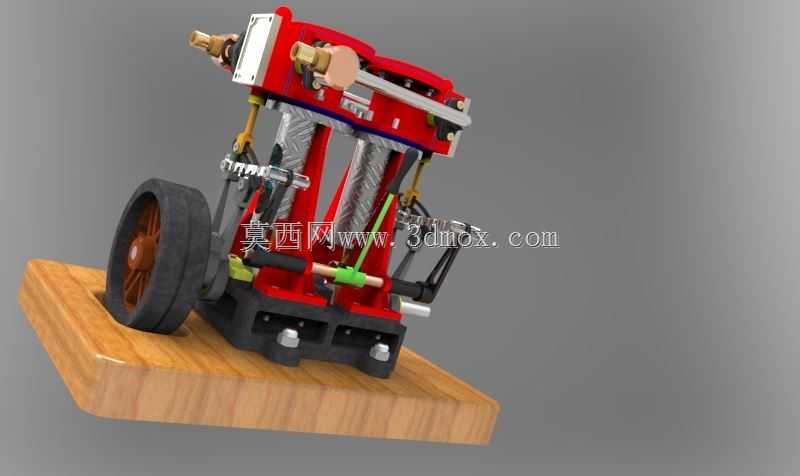

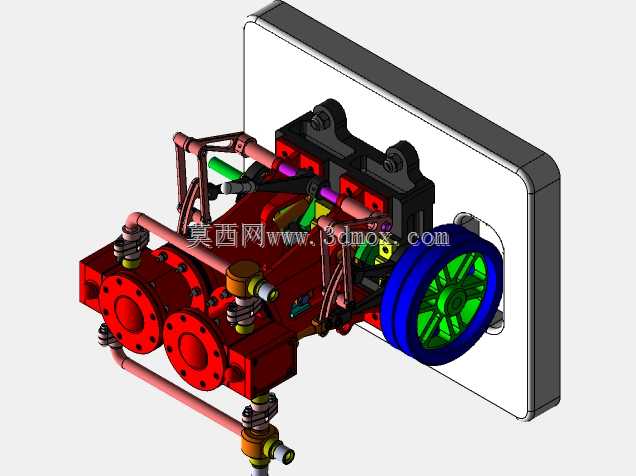

这款小型蒸汽机主要面向教学演示、小型动力装置改装、复古动力装置爱好者场景设计，可作为科普教具直观展示蒸汽动力循环的完整工作过程，也可适配小型复古动力装置、微型发电机组的动力核心使用，能够将蒸汽的热能通过机械结构转化为旋转机械能输出，为配套负载提供稳定的低速大扭矩动力。设备整体采用壁挂式安装布局，安装背板为实木材质，既可以承载全部核心组件的重量，也能作为安装基准面固定在墙面或支架上，整体安装边界紧凑，不需要占用大面积的平面放置空间，适配桌面展示、墙面科普展陈等多种安装场景。功能层面，设备集成了完整的蒸汽进排气通路、配气机构、曲柄连杆传动结构与飞轮储能组件，两侧的管路接口分别对接高压蒸汽输入管路与冷凝水排出管路，顶部设置的手动操作手柄可控制蒸汽通断与配气相位，在蒸汽输入后可通过配气机构将高压蒸汽依次送入气缸两侧，推动活塞做往复直线运动，再通过曲柄连杆结构将直线运动转化为飞轮的旋转运动，依靠飞轮的转动惯量保障运转的平顺性，输出端可直接连接小型负载完成动力传递。设计过程中，针对多零件装配的复杂度做了结构优化，核心传动组件采用模块化布局，将紧固件的安装位置预留了充足的操作空间，装配逻辑上优先完成小组件的预装再进行总装拼接，针对管路连接部位做了密封结构的适配设计，避免高压蒸汽工作时出现泄漏问题；整体外部管路采用金属硬管搭配接头的布局，既保障了管路的结构强度，也清晰展示了蒸汽的流向路径，红色的主体壳体既区分了功能区域，也提升了整体的视觉辨识度，黑色操作手柄与飞轮、金属色管路接头形成清晰的视觉层次，在满足功能需求的同时兼顾了展示效果。安装层面，背板预留了对应的固定孔位，安装时仅需保障背板的安装平面水平度，即可保证内部传动结构的运转同轴度，外接管路采用标准接头规格，可快速对接通用的蒸汽发生装置与冷凝回收组件，不需要额外做定制化的管路改装，整体维护时可单独拆解外部管路、配气组件与传动结构，不需要完全拆解整机即可完成易损件的更换与日常保养。
