U型管壳式热交换器结构设计

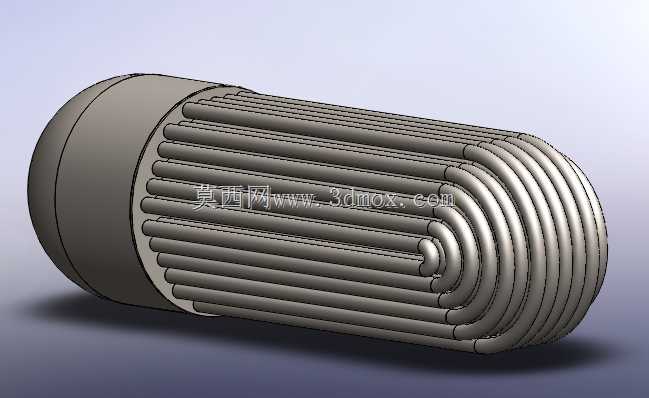

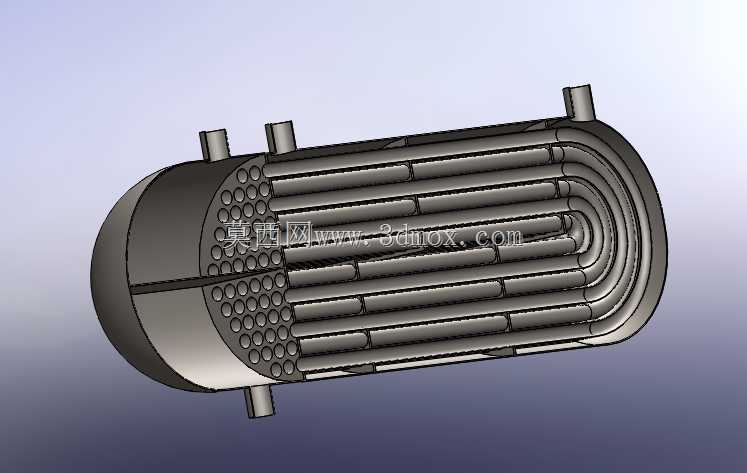

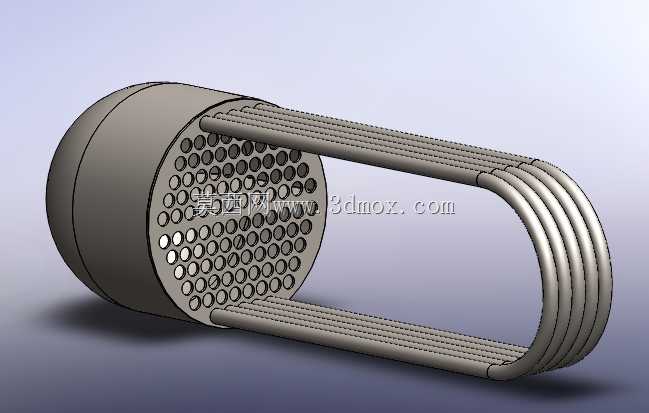

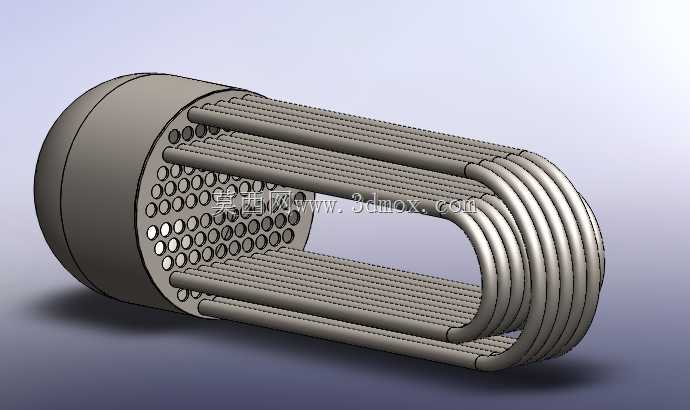

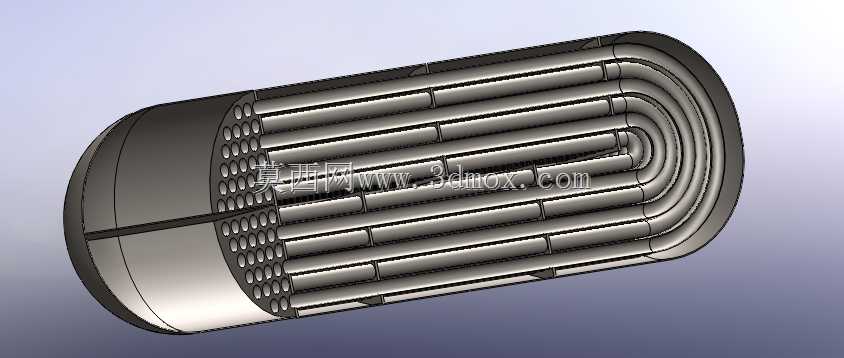

在化工、电力、暖通及集中供热领域的换热工况中，U型管壳式热交换器是应用占比极高的间壁式换热设备，这类设备依靠管束壁面完成两种不同温度流体的热量传递，无需介质直接接触，可适配高压差、温差应力较大的运行场景。从结构设计逻辑来看，该设备将换热管束加工为U型弯结构，管束两端统一固定在同一侧的管板上，管程被分隔为独立的进出流道，壳程则通过筒体内的折流板引导壳程流体横向冲刷管束，最大化提升换热效率，同时U型结构可让管束在温度变化时自由伸缩，完全消除热胀冷缩产生的温差应力，无需额外设置膨胀节，大幅简化了筒体的密封结构，降低了运行过程中的泄漏风险。

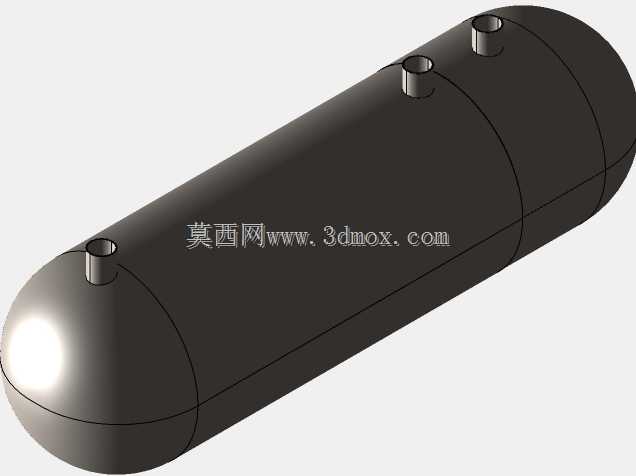

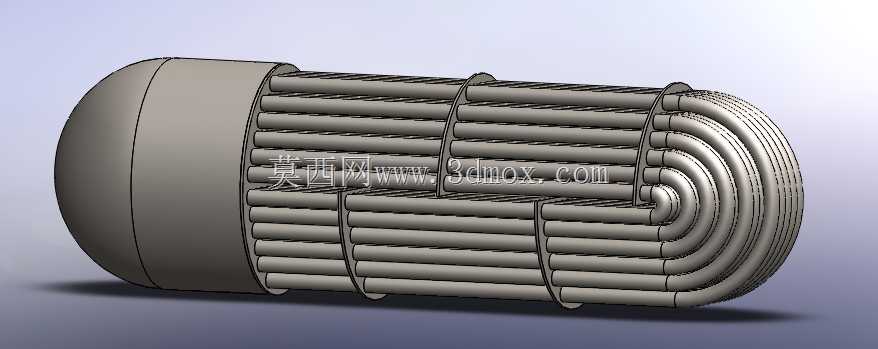

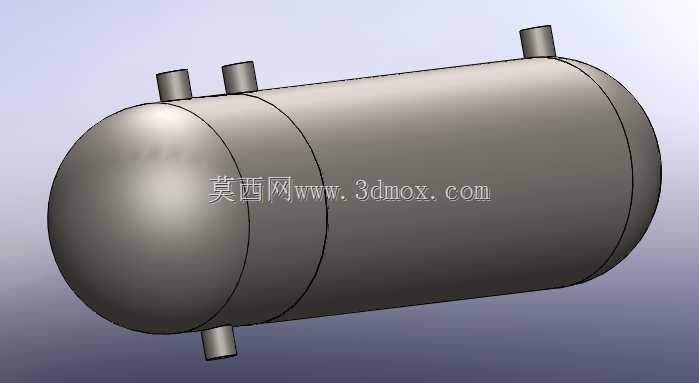

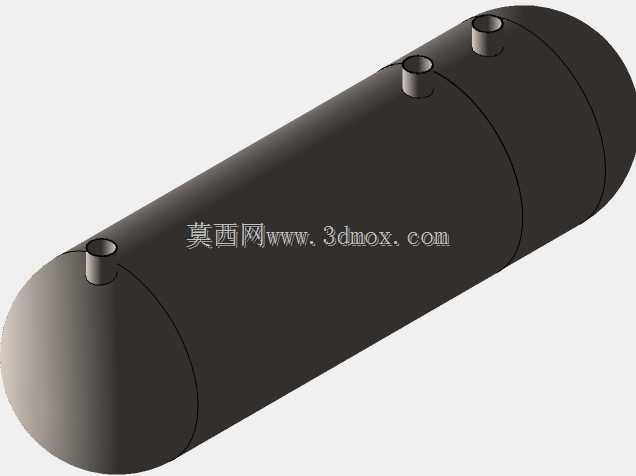

实际选型与安装过程中，首先要明确设备的安装边界：筒体为卧式圆柱结构，一端为椭圆形封头，另一端为管箱与分程隔板结构，安装时需预留足够的抽芯空间，用于后期管束的检修、清洗与更换，设备的支座采用标准鞍式支座，安装时需保证筒体水平度偏差在允许范围内，避免壳程流体出现偏流影响换热效果。管束部分的U型弯曲率经过严格计算，既保证弯管处的流体阻力在设计允许区间，也避免弯管过程中管壁减薄量超标影响承压能力，折流板采用等间距布置，切口方向与设备轴线垂直，既可以支撑管束避免运行过程中出现管束振动，也能不断改变壳程流体的流向，让流体在壳程内形成湍流，减少管壁结垢的概率，提升长期运行的换热稳定性。

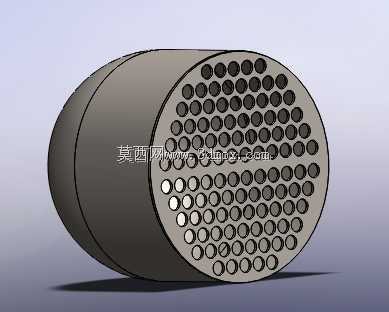

从功能特性来看，该结构的热交换器管程可走高压、高温或腐蚀性较强的介质，壳程适配流量较大、压力较低的换热介质，分程隔板可将管程分为双程或四程，提升管程流体的流速，进一步强化管侧的传热系数。建模过程中需要重点关注管板与管束的连接密封结构、折流板与管束的间隙控制、U型弯处的管间距排布，既要保证换热面积满足设计工况要求，也要避免管间距过小导致壳程流道堵塞，同时要校核筒体、管箱的承压强度，保证设备在设计压力下的结构安全。这类设备日常运维时，可直接将管束从筒体内抽出，清理管外壁与壳程内壁的结垢与杂质，相比固定管板式换热器，运维难度更低，适配的工况范围更广，在区域供热换热站、化工工艺介质冷却、电厂冷凝水回收等场景中都有大量应用。
