电源变压器配套弧形安装支座结构

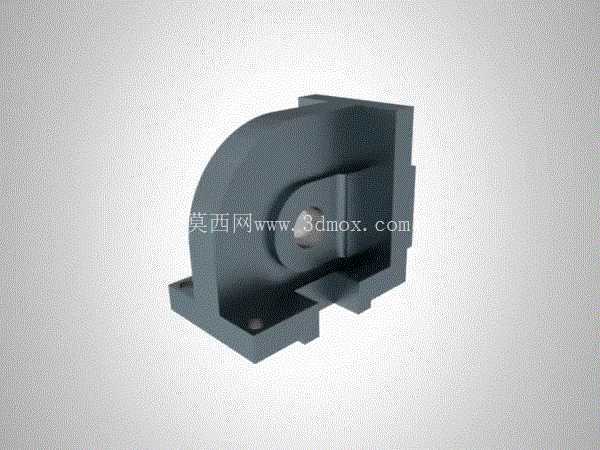

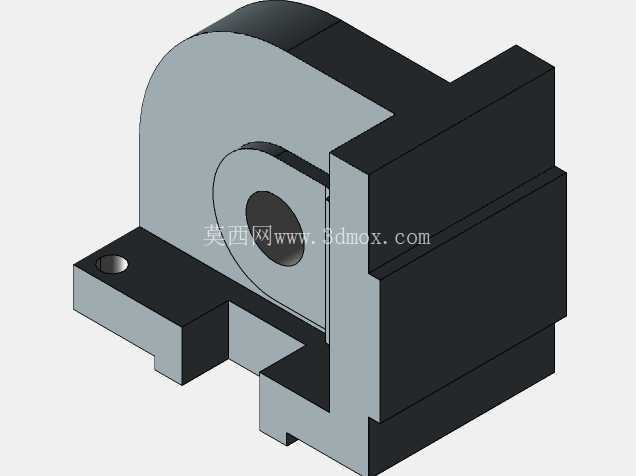

　　在中小功率电源变压器的装配场景中，这类弧形安装支座是连接变压器本体与设备安装基面的核心承载结构件，主要应用于工业控制电源、小型机电设备内置供电模块、低压配电终端的变压器固定环节，承担定位、承载、隔振以及限位的多重作用，避免变压器在设备运行过程中因振动、外力冲击出现移位、接线端子松脱等问题。从实际功能特性来看，该支座采用半包围弧形腔体结构，弧形内壁的曲率完全匹配对应规格变压器的环形铁芯外轮廓，装配时可将变压器下半部分嵌入腔体内部，相比传统平板式安装座，接触面积提升近40%，能有效分散变压器自身重量以及运行时产生的微幅振动载荷，减少应力集中点。

　　支座底部延伸出的两个带安装孔的凸台，是整个结构的安装定位边界，凸台上的沉孔设计可让内六角安装螺栓完全沉入孔内，不会出现螺栓头突出安装面的问题，保证支座底面与设备安装板完全贴合，避免装配后出现倾斜、虚接的情况。在设计思路上，该结构优先考虑了装配便利性与结构强度的平衡，腔体一侧开设的开放式缺口，是为了方便变压器的输入输出接线从缺口处引出，无需在支座壁上额外开设穿线孔，既简化了加工工序，也给接线操作预留了足够的操作空间，工人在接线时无需将变压器从支座上抬起即可完成端子接线与线束固定。支座侧壁的加厚处理，是针对变压器运行时可能产生的侧向冲击力做的强化设计，当设备出现移动、小幅碰撞时，加厚的侧壁可以承受侧向载荷，避免变压器从支座中脱出。

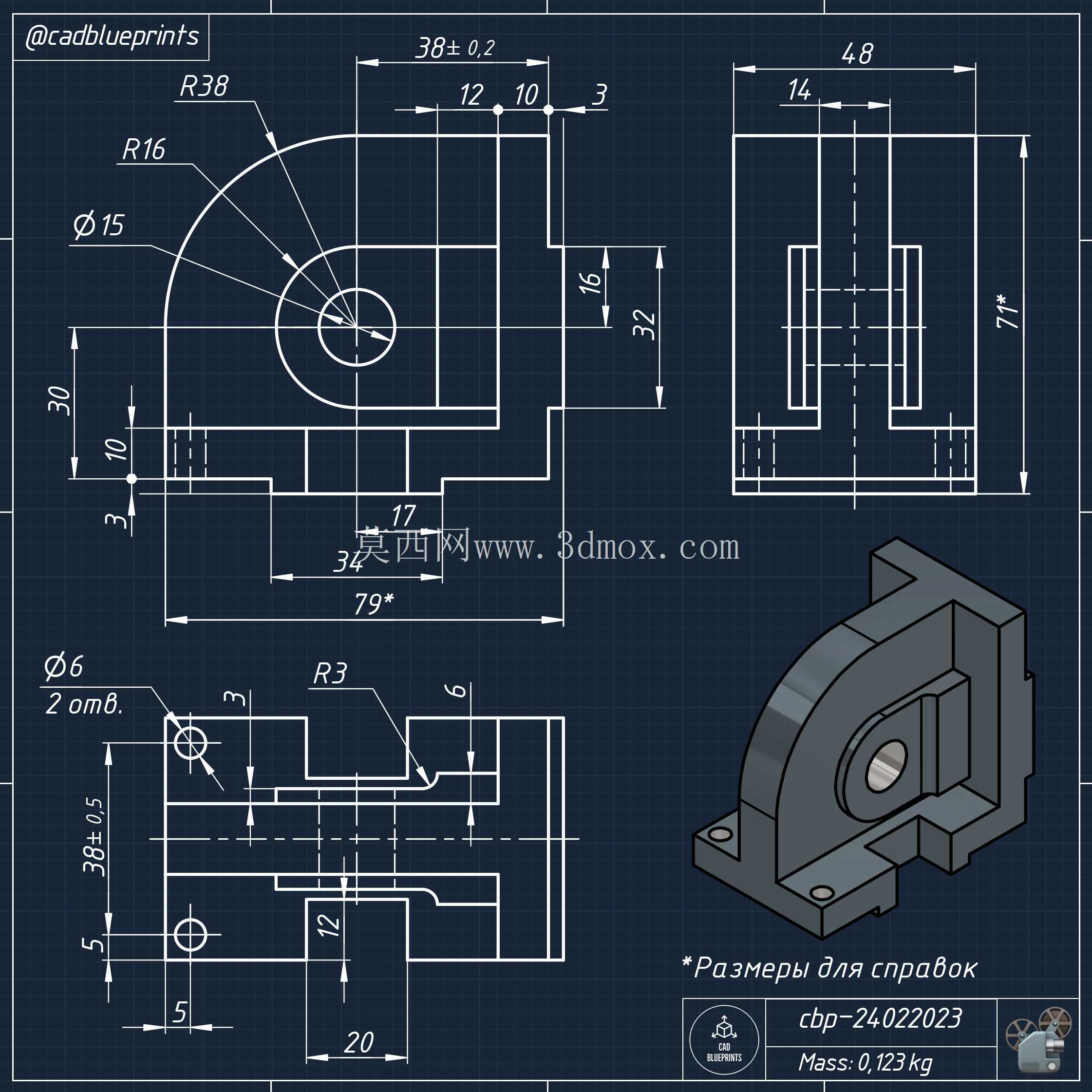

　　从安装边界尺寸来看，支座整体的长宽高比例适配额定功率在50W-200W区间的小型电源变压器，底部两个安装凸台的孔距符合通用低压电器安装的孔位规范，可以直接适配现有多数工控设备、小型机电产品的电源仓安装位，无需额外对安装板进行二次打孔改造。腔体内部中心位置的凸台与通孔，是用于变压器铁芯中心的定位销穿过，装配时定位销从支座底部穿入，穿过铁芯中心孔后上端用卡簧固定，即可实现变压器与支座的无相对转动定位，相比侧面顶丝固定的方式，定位精度更高，长期使用也不会出现松动移位的问题。

　　支座底部的凹槽结构，一方面是为了减少支座与安装板的接触面积，降低对安装板面平面度的要求，即使安装板存在小幅的平面度误差，支座也能通过三个接触点（两个凸台、腔体底部边缘）实现稳定放置；另一方面凹槽可以预留出线束走线的空间，从变压器引出的低压输出线可以顺着凹槽排布到设备内部的接线端，避免线束被压在支座底部造成绝缘层破损。在实际选型应用中，这类支座需要匹配对应直径的变压器铁芯，弧形内壁的尺寸公差控制在±0.1mm范围内，既可以保证变压器能够顺利嵌入腔体，也不会因为间隙过大导致变压器在腔体内出现晃动。结构的壁厚设计经过载荷校核，在承受3倍变压器自重的冲击载荷时，不会出现塑性变形，满足工业设备运输、运行过程中的振动冲击要求。对于结构设计从业者来说，这类支座的设计逻辑可以复用在多数圆柱形、弧形轮廓工业零部件的安装固定场景中，通过型面匹配实现大接触面积承载，通过凸台沉孔实现平齐安装，通过预留缺口简化装配操作，都是非常实用的结构设计技巧，在做小型机电产品的内部结构布局时，这类集成化的安装支座可以有效减少装配零件数量，提升整体装配效率，同时降低长期使用过程中的紧固件松动风险。
