机用螺杆式平口夹紧工装结构设计

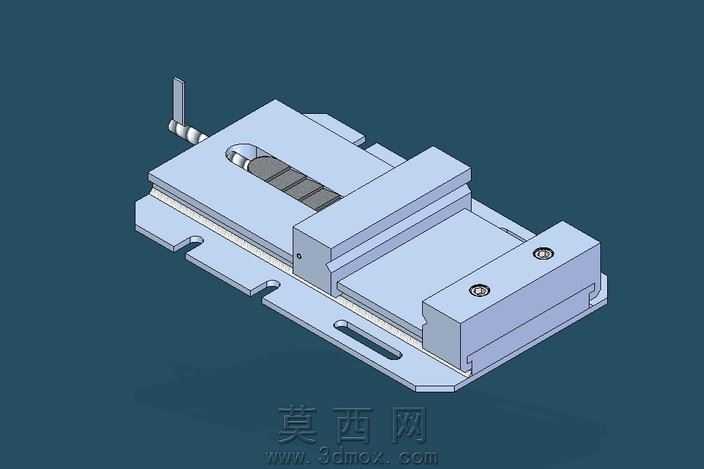

本作品为机用螺杆驱动式平口夹紧工装的三维装配模型，建模过程严格遵循机械加工工装的实际设计规范，以Solid Edge为建模平台完成全参数化特征构建，所有零件尺寸均参照通用机用虎钳的行业标准设定，保证模型可直接对接生产加工的尺寸校验需求。建模阶段首先完成底座基体的特征搭建，通过拉伸、切除命令构建底座的安装槽、导轨滑槽与固定钳身的安装定位孔，底座两侧设计的T型安装槽结构，可实现工装在机床工作台面上的快速定位锁紧，槽位的倒角与圆角特征均按照实际加工的工艺要求添加，避免应力集中问题。活动钳身部分通过导轨配合结构与底座实现滑动连接，建模时严格控制导轨配合面的公差参数，保证滑动过程无卡滞、无过大旷量，钳口部位设计有可更换的防滑齿板，通过沉头螺丝实现齿板与钳身的固定连接，齿面的防滑纹理采用阵列特征完成，保证夹持工件时的摩擦力充足，避免加工过程中工件移位。驱动部分采用梯形螺杆传动结构，建模时还原了螺杆的梯形牙型特征，螺杆端部设计有操作手柄，手柄与螺杆通过销钉实现周向固定，转动手柄即可带动活动钳身沿导轨做直线往复运动，实现对工件的夹紧与松脱动作。装配过程严格按照实际装配顺序添加配合约束，底座与固定钳身采用重合、同轴心配合实现刚性固定，活动钳身与底座导轨采用滑动配合约束，螺杆与固定钳身采用旋转配合、与活动钳身采用螺旋配合，完整还原机构的运动逻辑。渲染阶段采用金属哑光材质赋予所有钢制零件，底座与钳身表面添加轻微的喷砂质感，操作手柄的握把部分采用防滑橡胶材质，通过环境光与定向光源的组合打光，突出零件的棱边结构与装配层次，清晰展现各部件的连接关系与整体结构布局。设计过程中充分考虑工装的实用性，整体结构紧凑，夹持行程覆盖常规小型零件的加工夹持需求，各易损部位均设计为可更换结构，降低工装的后期维护成本，装配模型完整保留了所有零件的特征参数，可直接用于工程图导出、运动仿真验证以及后续的结构优化调整。
