带14孔凸缘结构法兰三维设计模型

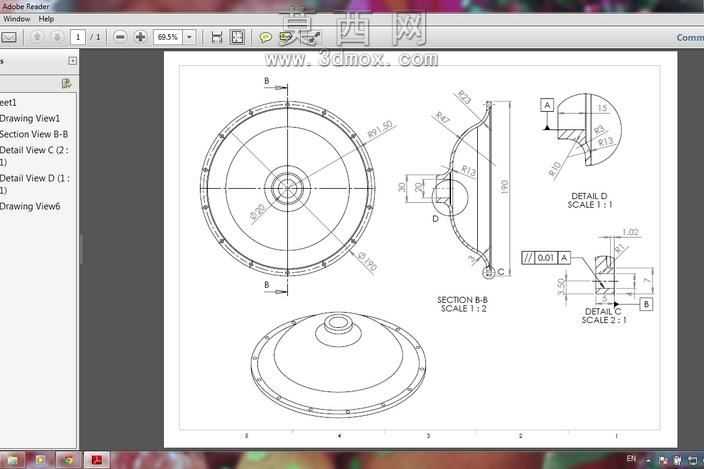

本法兰模型采用SolidWorks进行全参数化三维建模设计，建模过程严格遵循机械制图投影规范，同步完成了二维工程图的关联绘制，涵盖全剖视图、局部放大视图、向视图等多种表达形式，完整呈现零件的全部结构细节。建模初始阶段首先绘制法兰主体的旋转轮廓草图，以中心孔轴线为旋转基准，通过凸台旋转命令生成法兰的盘状基体与中心凸台结构，保证中心孔的同轴度公差符合管道连接的装配要求。针对法兰盘边缘的14个凸缘结构，采用圆周阵列命令完成特征排布，阵列过程中以中心孔轴线为阵列基准，严格控制凸缘的周向角度偏差与径向位置尺寸，确保每个凸缘的安装孔位能够与对接管件的孔位精准匹配，满足批量装配的互换性要求。模型的细节处理阶段，对法兰的密封面、凸缘过渡圆角、孔口倒角等结构进行精细化建模，通过局部放大视图清晰表达密封面的粗糙度要求与形位公差，其中密封面的平面度公差、中心孔与安装端面的垂直度公差均按照行业通用法兰标准进行参数设定，保证模型可直接用于生产加工的参考。材质设定环节，默认采用常用的碳钢材质进行外观渲染，对密封面区域单独赋予精加工后的金属光泽质感，凸缘与盘体非加工面保留锻件毛坯的哑光质感，通过不同材质表现区分加工面与非加工面，提升模型的直观辨识度。设计过程中充分考虑该法兰的大批量生产需求，所有特征均采用可编辑的参数化特征构建，可根据实际使用的管道通径、压力等级快速调整中心孔直径、法兰盘外径、凸缘数量、密封面尺寸等核心参数，无需重新绘制基础轮廓，大幅提升同系列法兰的设计效率。模型同时导出了STEP通用格式文件，可兼容多数三维CAD软件打开使用，配套的工程图完整标注了所有关键尺寸、公差要求、表面粗糙度符号与技术要求，能够为该法兰的加工制造、装配检验提供完整的参考依据，适配管道连接系统中对法兰密封性能、连接强度的使用需求。
