2毫米安全型香蕉插座结构三维设计

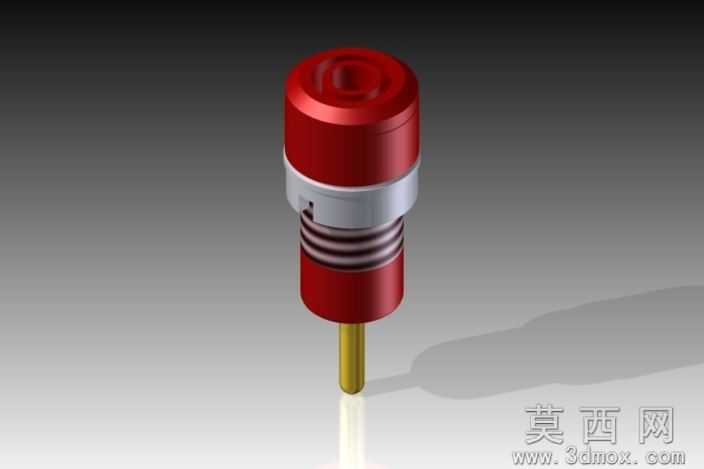

本作品为2毫米规格安全香蕉插座的三维建模设计，建模过程中严格遵循小型接插件的行业尺寸规范，对插座的各个组成部分进行了精细化的结构还原。首先针对插座的外部绝缘主体进行建模，采用回转类特征构建上部红色绝缘帽的圆柱外形，顶部预留适配2毫米香蕉插头的插孔结构，绝缘帽表面做了细微的防滑纹理处理，还原实际产品插拔时的摩擦力设计，同时在绝缘帽中部设计了一圈银色金属装饰限位环，环体上预留了定位卡槽结构，用于装配时的周向固定，避免绝缘部件发生转动。中部的螺纹连接段采用螺旋扫描特征构建标准细牙螺纹，还原插座与面板安装时的锁紧结构，螺纹段上下均设置了绝缘隔层，避免安装过程中金属部件与面板发生误接触。下部的插针部分采用拉伸特征构建圆柱形黄铜插针，插针与上部绝缘主体的衔接处做了圆弧过渡处理，既优化了应力分布，也还原了实际产品的装配倒角结构。材质渲染阶段，对红色绝缘部件赋予哑光阻燃塑料材质，调整材质的粗糙度与漫反射参数，还原工程塑料的哑光质感；对银色限位环赋予镀镍金属材质，添加轻微的反射效果模拟金属镀层的光泽；对中部螺纹段与下部插针赋予黄铜金属材质，调整金属度与反射参数，还原铜质导电部件的金属质感；背景采用渐变灰色影棚环境，添加柔和的面光源照明，在插座下方投射出柔和的接触阴影，同时在插针底部添加微弱的地面反射效果，提升整体渲染的真实感。设计过程中重点考量了安全防护结构，绝缘部件的延伸长度完全覆盖导电部位，避免使用过程中发生误触风险，各个部件的装配间隙控制在合理公差范围内，既保证结构的装配可行性，也还原了实际产品的精密配合特性，整体模型结构完整，细节还原度高，可用于电子接插件的结构展示、教学演示以及相关产品的设计参考。
