双筒带安装基座异形连接支座结构

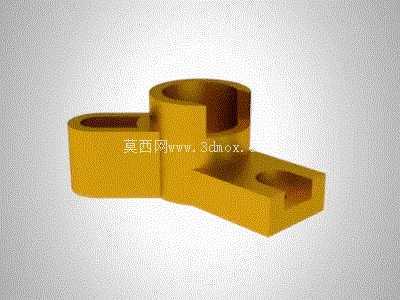

　　该异形连接支座属于小型机械系统中的定位支撑类构件，在轻工自动化输送线、小型工装夹具台、电子设备内部安装架这类对安装空间有严格限制的场景中应用较多，主要承担两个垂直方向轴类零件的定位支撑，同时通过基座上的安装槽完成自身在设备基板上的位置固定，避免配套轴件运行过程中出现径向窜动或轴向偏移。从结构功能来看，构件集成了两个不同内径的筒状支撑孔，其中较高的筒孔用于穿装直径更大的导向轴或定位销，较矮的侧置筒孔对应小直径的联动杆件，两个筒孔的中心距经过严格校核，保证配套杆件安装后不会出现运动干涉，基座部分延伸出的带槽平板为安装固定区域，槽型设计允许安装时在一定范围内调整支座的固定位置，补偿加工或装配过程中产生的位置误差，降低装配对位的难度。

　　设计过程中优先考虑了紧凑空间下的功能集成，没有采用常规分体式支座加连接板的组合方案，而是将两个支撑筒与安装基座做成一体化结构，既减少了装配环节的零件数量，也避免了分体连接带来的累积误差，提升了整体支撑刚度；筒孔内壁预留了均匀的壁厚，既保证足够的支撑强度避免受力开裂，也不会因为壁厚过大造成材料浪费，筒孔与基座衔接的位置做了圆弧过渡处理，消除应力集中点，防止设备长期运行过程中衔接位置出现疲劳断裂。

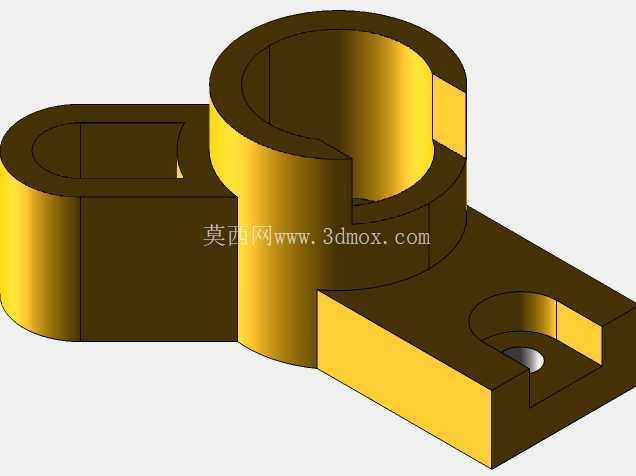

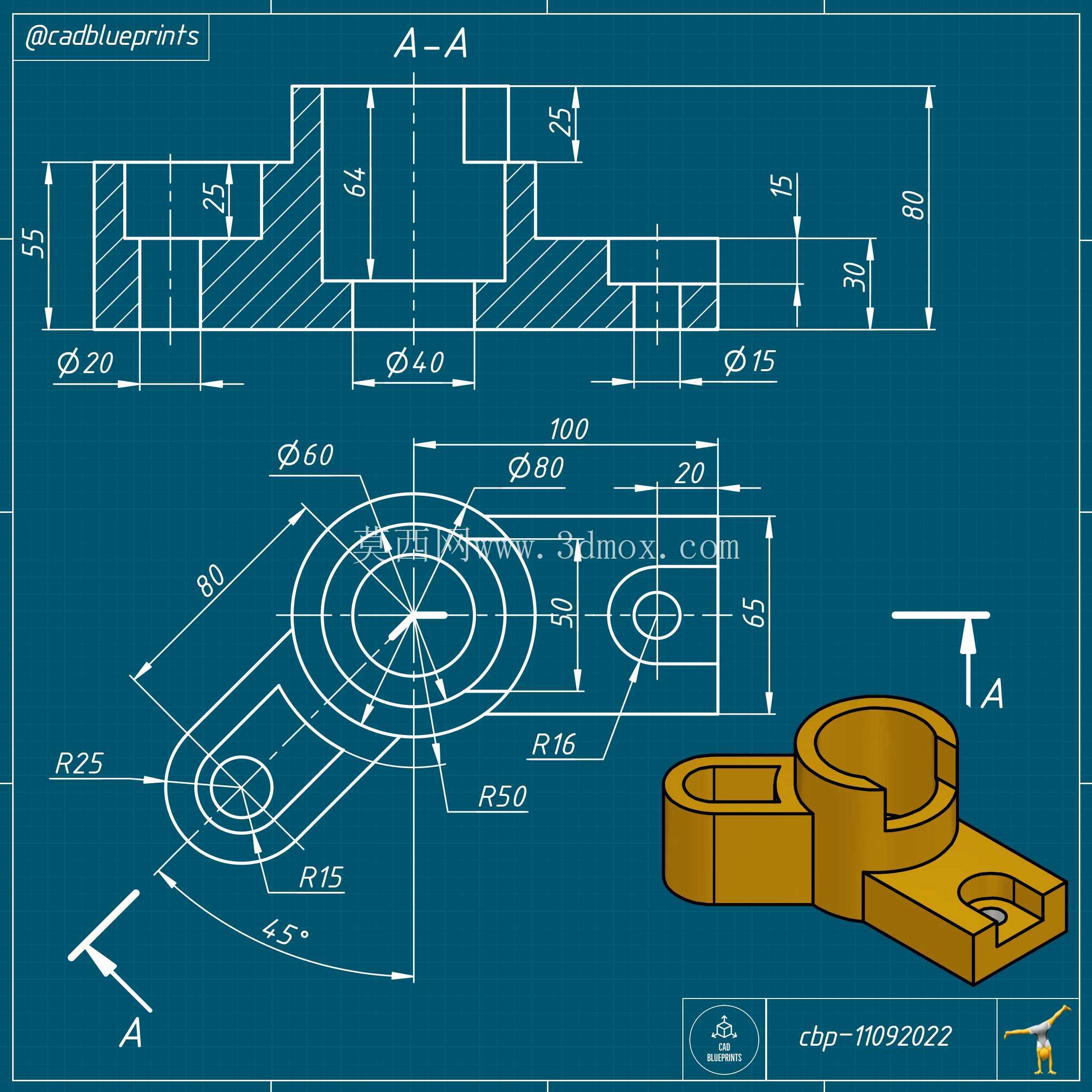

　　外形尺寸方面，整体结构在三个坐标轴方向的占用空间都控制得较为紧凑，较高筒孔的高度满足配套轴件的插入深度要求，不会因为支撑长度不足导致轴件倾斜，侧置矮筒的端面与高筒侧壁保持齐平，避免突出结构剐蹭周边运动部件；安装基座的平板厚度经过受力核算，能够承受两个筒孔传递的径向载荷，不会在受力后出现弯曲变形，基座上的安装槽长度覆盖了常用的位置调整范围，槽宽适配标准规格的内六角安装螺栓，不需要额外加工定制紧固件。实际装配使用时，需要先将支座放置在设备安装基板的对应位置，初步穿入安装螺栓后调整两个筒孔的中心位置，确认与配套轴件的同轴度符合要求后再拧紧螺栓完成固定，安装过程中要注意筒孔的朝向，避免侧置筒孔的位置偏差导致联动杆件卡滞；日常维护中不需要对该支座做额外润滑处理，仅需定期检查安装螺栓的紧固状态，确认筒孔内壁没有出现异常磨损即可，若筒孔磨损量超过设计允许值，直接更换整个支座即可，维护操作十分简便。

　　这类一体化异形支座相比传统拼接式支撑结构，在小载荷、紧凑安装空间的场景下优势十分明显，既能够满足多方向轴件的支撑定位需求，又能最大限度压缩自身占用的安装空间，降低设备整体的结构体积，在小型自动化设备、桌面级加工工装、电子组装夹具的设计中经常会用到这类集成化支撑构件，建模过程中需要重点关注两个筒孔的中心距公差、安装槽的位置精度以及各衔接位置的圆角处理，保证加工后的零件能够顺利完成装配，同时满足长期运行的强度要求。
