异径过渡接头类机械零件三维结构

　　这类异径过渡接头在流体输送管路系统中承担着核心的管径转接功能，常见于液压泵站、气动控制回路、小型流体计量设备的管路布设场景中，能够实现不同通径管路之间的平滑过渡连接，避免管路变径处出现流道突变引发的紊流、压损过大问题，同时保证连接位置的结构强度满足管路承压要求。从实际应用场景来看，这类接头多适配于中低压流体输送工况，在小型工业设备的内部管路排布、实验室流体试验装置、小型液压动力单元的油路连接中都有广泛使用，其两端的不同外径结构分别对应不同规格的管路连接端，一端为锥度导向结构，能够在装配时快速插入对应管路内部，降低装配对位难度，锥面结构还能在压紧后形成线性密封面，减少密封件的使用需求，提升连接位置的密封可靠性。

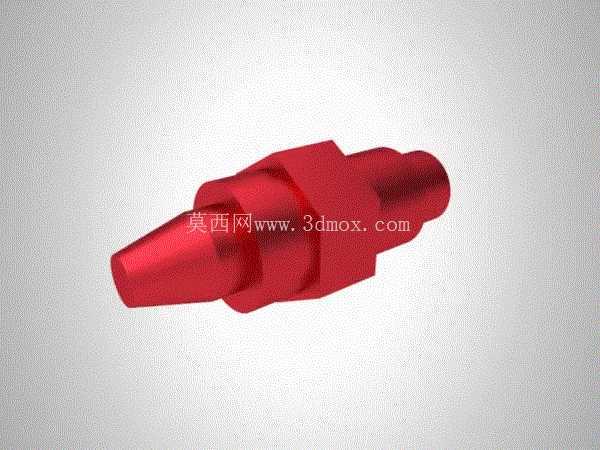

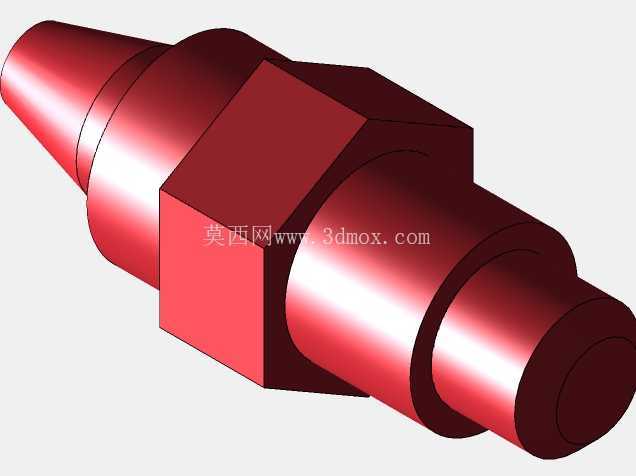

　　在结构设计层面，这类接头的中间段设置了六角形的拧动受力位，能够适配标准扳手的夹持需求，装配时可以通过扳手施加足够的拧紧力矩，保证连接位置不会在管路压力波动、设备运行振动的影响下出现松脱。接头整体采用回转体结构设计，所有变径位置都设置了圆角过渡，避免应力集中问题，在承受管路内压、外部装配应力时，应力能够均匀分布在整个结构上，不会在变径台阶处出现应力断裂的风险。两端的连接段长度经过匹配性设计，能够保证插入对应管路后有足够的接触长度，既不会因为插入过深导致管路内部流道被遮挡，也不会因为插入过浅导致连接强度不足、密封失效。

　　从安装边界来看，这类接头的最大外轮廓尺寸集中在中间的六角受力段，安装时需要预留足够的扳手操作空间，周边不能有其他结构件遮挡扳手的转动路径，否则会导致装配力矩无法达到设计要求，后续使用中容易出现渗漏问题。接头两端的同轴度公差控制在较高精度范围内，装配后两端连接的管路能够保持在同一轴线上，不会出现偏斜导致的管路附加应力，延长管路整体的使用寿命。流道内部采用等通径设计，虽然外部结构存在多处变径台阶，但内部流道全程保持平滑过渡，没有突兀的截面变化，流体经过时的压损可以控制在极低水平，不会对整个管路系统的流量输送效率造成明显影响。

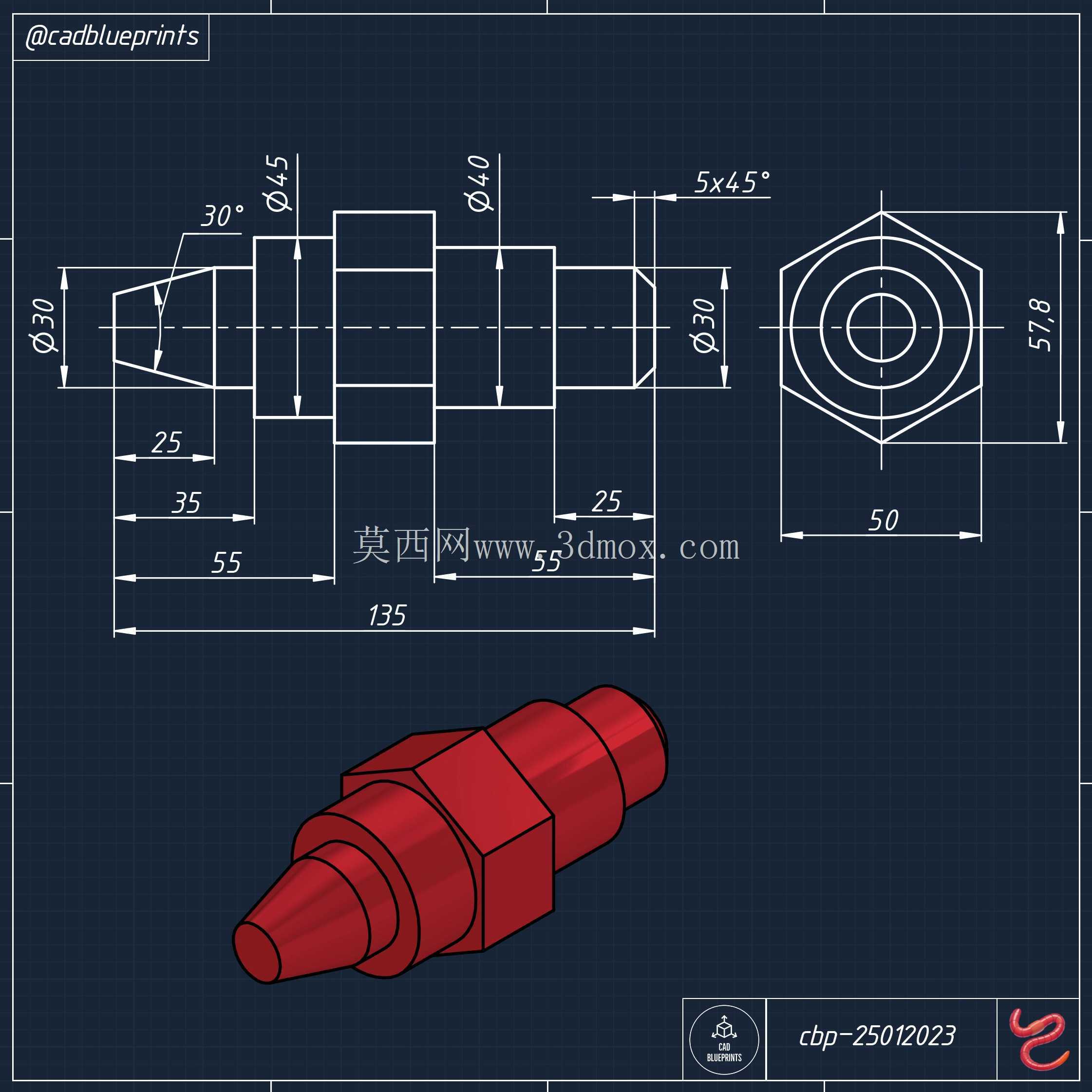

　　在实际选型匹配时，需要重点核对两端连接段的外径尺寸、锥度参数，确保和对接的管路内径、密封结构完全匹配，同时要确认接头的材质耐压等级满足管路系统的工作压力要求，避免出现承压不足导致的破裂渗漏问题。这类接头的结构设计没有复杂的异形曲面，全部采用常规的机加工工艺即可完成生产，加工时可以通过棒料一次车削成型，不需要额外的铣削、钻孔工序，生产效率较高，加工成本也能控制在合理范围内，适合批量生产应用。在三维建模过程中，这类回转体零件可以通过草图旋转的方式快速生成主体结构，再对中间的六角受力位进行拉伸切除，建模过程中需要重点关注各段直径的尺寸公差、圆角过渡的参数设置，确保生成的三维模型能够直接导入工程图模块生成符合生产要求的加工图纸，同时也能用于后续的管路装配干涉检查，验证整个管路系统的装配合理性。
