三耳带座中空连接支撑结构件

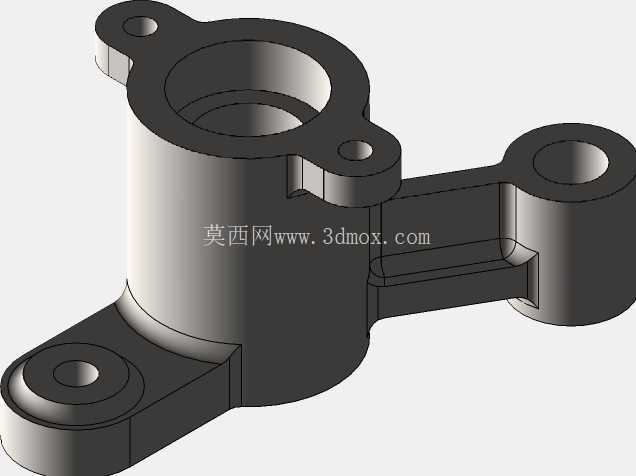

　　这类带多安装耳的中空支撑连接件，常见于小型流体管路布设、低压气动回路的节点固定场景，也会用在小型机电设备的线束过线支撑工位，核心作用是为穿过中空腔体的管路、线束提供径向定位，同时通过三个分布的安装耳实现与设备基板、机架型材的可靠固定，避免管路或线束在设备运行振动过程中出现移位、磨损，降低管路接头松脱、线束外皮磨破的故障概率。从结构设计逻辑来看，主体采用中空筒式结构是为了最大化降低零件自身重量，同时给穿过的构件留出足够的容置空间，筒壁厚度做了均匀化处理，避免注塑成型过程中出现缩痕、翘曲等工艺缺陷，三个安装耳并非均匀120度分布，而是根据实际安装空间的避让需求做了角度调整：其中两个安装耳沿筒身下部径向延伸，第三个安装耳通过一段连接臂延伸至筒身侧上方，这种非对称布局能够适配设备内部狭窄的安装空间，避开周边已布置的其他元器件，不需要额外改动周边结构就能完成固定。

　　每个安装耳上都设计了同轴的沉头安装孔，沉头深度刚好匹配常用的十字盘头螺丝头部尺寸，安装后螺丝头部不会突出安装耳表面，避免与周边运动构件发生刮擦，安装孔的孔径预留了0.2mm的装配间隙，能够抵消基板加工时的孔位误差，降低装配对位难度。筒身上下端面都做了小尺寸的倒角处理，一方面是去除机加工或注塑成型产生的飞边毛刺，避免装配时割伤安装人员手指、刮损穿过的管路或线束外皮，另一方面也能在对接其他配套构件时起到导向作用，提升装配效率。连接臂与主筒体、侧上方安装耳的衔接位置都做了等半径圆角过渡，避免直角位置出现应力集中，在设备长期受振动载荷的工况下，不会因为应力集中导致衔接位置开裂，提升零件的长期使用可靠性。

　　从安装边界来看，主筒体的外径决定了其所需的最小安装避让空间，三个安装耳的最远点构成了零件的最大安装轮廓，实际选型时需要确认安装面的平面度不低于0.1mm，避免安装后零件出现倾斜，导致中空腔体的轴线与管路/线束的走向不共线，长期使用后对管路产生额外的弯折应力。安装耳的底面与主筒体的下端面处于同一基准平面，保证安装后整个零件能够完全贴合安装基面，不会出现局部悬空的情况，锁紧螺丝时不会因为受力不均导致零件变形。中空腔体的内径尺寸根据常用的6mm、8mm外径气动软管、多芯控制线做了适配，内壁做了光滑处理，没有凸起的分型线或毛刺，穿线或穿管时不会刮损构件表面。

　　这类零件如果采用塑料材质加工，通常会选用ABS或POM材料，ABS材料成本较低，能够满足常规室内设备的使用需求，POM材料耐磨性更好，适合有频繁拆装需求的工位；如果是用于有一定温度的工况，也可以采用铝合金压铸成型，表面做阳极氧化处理，提升耐腐蚀性和结构强度。在建模过程中，这类零件的核心是先确定主筒体的轴线基准，再根据安装空间的点位要求确定三个安装耳的位置，通过拉伸命令生成主体结构后，再对所有衔接位置做圆角处理，最后生成安装孔和倒角特征，建模时需要注意所有壁厚保持均匀，避免出现壁厚突变的情况，为后续的模具设计或机加工编程提供合理的结构基础，减少后续工艺环节的修改成本。实际应用中，这类支撑件不需要承受大的载荷，主要起到定位和导向作用，所以设计时不需要过高的安全系数，在保证结构强度满足振动工况要求的前提下，尽可能减少材料用量，降低零件的生产成本，三个安装耳的锁紧力矩不需要过大，达到螺丝推荐锁紧力矩的70%即可，避免过大的锁紧力导致安装耳断裂，尤其是塑料材质的零件，过大的锁紧力很容易导致安装孔周边出现微裂纹，长期使用后出现断裂失效的问题。
