带法兰底座斜向支撑柱式连接支座

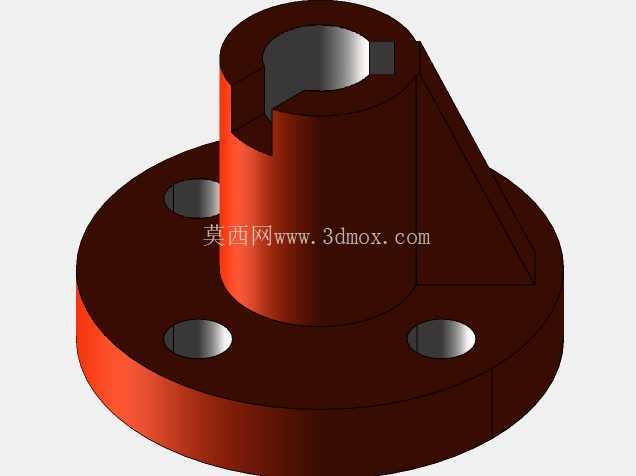

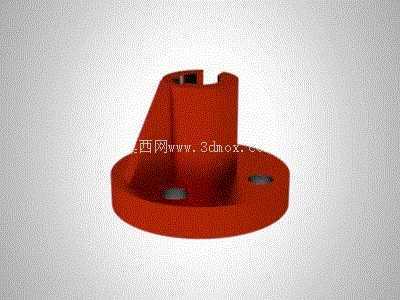

　　这类带法兰底座的斜向支撑连接支座，常见于中小型机电设备的内部支撑场景，也会出现在自动化生产线的工位辅助定位结构中，核心作用是为上方的杆状、轴类零件提供倾斜角度的固定支撑，同时通过底部法兰实现与设备安装基面的可靠连接，避免支撑结构在设备运行过程中出现偏移、晃动的问题。从结构设计逻辑来看，底部的圆盘法兰是整个零件的安装基准面，法兰上均匀分布的两个安装孔，是用来穿设固定螺栓的，安装时需要保证法兰底面与安装基面完全贴合，不能出现翘边、间隙，否则长期受载后会出现螺栓松动、支撑角度偏移的问题。

　　法兰上方的支撑主体采用斜向锥台过渡结构，这种设计一方面是为了减少零件整体的重量，降低材料消耗，另一方面锥台结构的力学性能更好，在承受上方零件传递的径向载荷、轴向载荷时，应力会沿着锥面均匀分散，不会在法兰与支撑柱的衔接位置出现应力集中的情况，相比直筒式的支撑结构，抗弯折、抗疲劳的性能有明显提升。支撑主体顶部的开槽结构，是用来卡接上方配套零件的，槽口的宽度、深度尺寸需要与被支撑零件的连接端尺寸严格匹配，装配时可以直接将零件卡入槽内，再通过侧面的紧定螺钉完成锁紧固定，不需要额外设计复杂的连接结构，装配效率更高，后期维护拆卸也更方便。在实际选型应用时，首先要确认安装基面的预留空间是否满足法兰的外径尺寸要求，避免出现法兰尺寸过大无法安装的情况，其次要核对支撑柱的倾斜角度是否符合设备的布局需求，斜角的偏差会直接导致上方被支撑零件的位置精度不达标，影响整个设备的运行精度。另外还要注意顶部槽口的承载上限，这类支撑支座一般采用铸铁或者工程塑料加工制作，不同材质的承载能力差异较大，如果是用于有振动载荷的设备场景，需要优先选用铸铁材质的零件，避免长期振动导致槽口出现开裂、变形的问题。

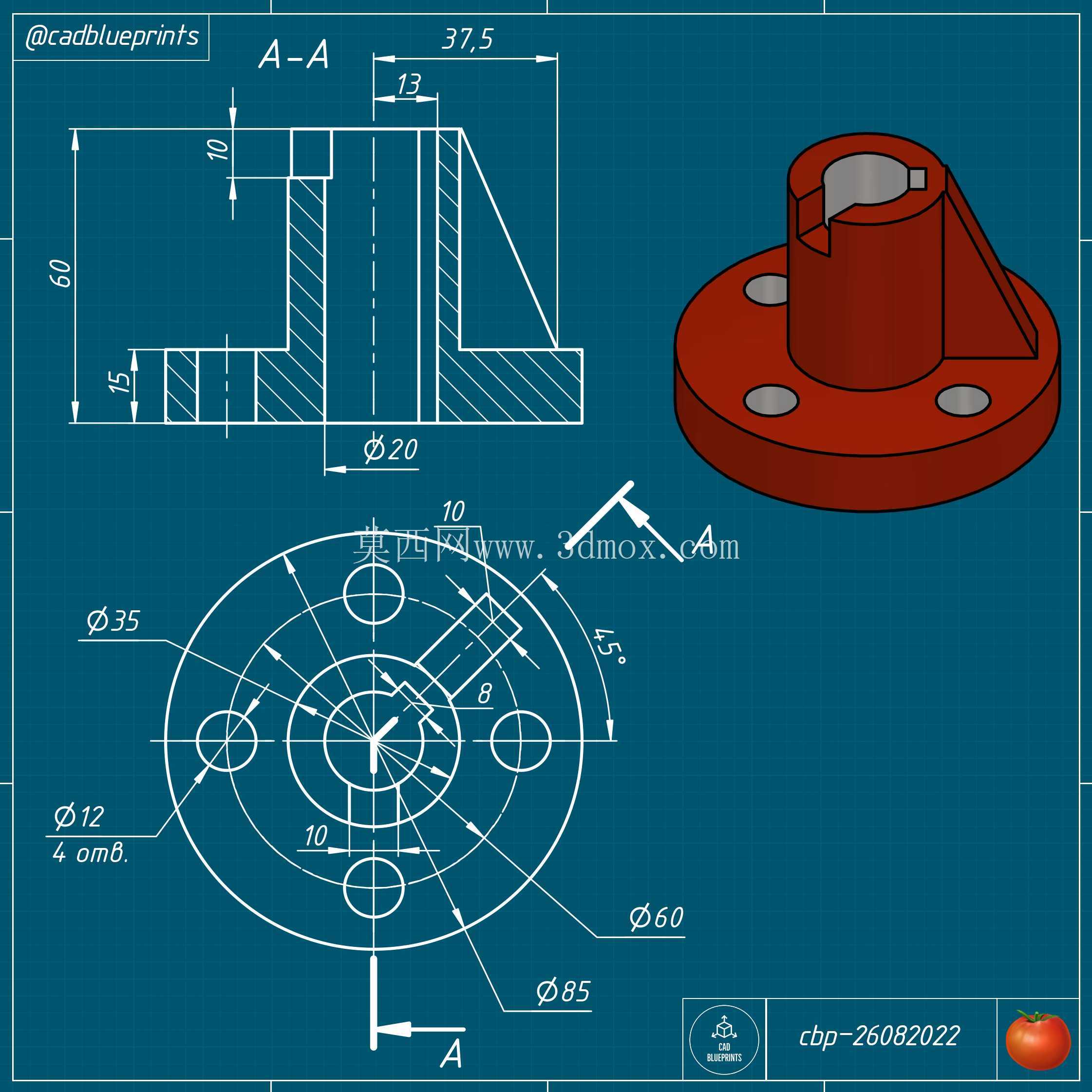

　　设计这类零件的三维模型时，首先要确定法兰的安装基准，以法兰底面作为草图基准面绘制法兰的外圆轮廓和安装孔位置，再根据需要的支撑角度确定支撑柱的中心轴线，通过拉伸、拔模命令生成锥台状的支撑主体，之后在支撑柱顶部切除出安装卡槽，最后对所有的锐边进行倒圆角处理，避免加工和装配过程中出现锐边划伤的问题。需要注意的是，法兰上的安装孔位置要与设备安装基面上的预留螺纹孔位置完全对应，孔位偏差超过0.1mm就可能出现螺栓无法穿入的情况，建模时可以通过全局坐标系对孔位进行定位，减少尺寸累积误差。

　　支撑柱与法兰衔接的位置要做圆角过渡，圆角半径不能过小，否则在进行有限元受力分析时会发现该位置的应力值远超材料的许用应力，实际使用过程中很容易在该位置出现断裂失效。顶部卡槽的内壁要保证一定的平面度，否则被支撑零件卡入后会出现晃动，无法保证定位精度，建模时可以对卡槽的配合面添加平行度、平面度的几何公差要求，给后续的加工环节提供明确的精度参考。这类零件虽然结构不算复杂，但是在很多设备的支撑系统中都是不可缺少的基础零件，设计时不能只关注外形尺寸，还要结合实际的受力情况、安装场景调整各个部位的壁厚、圆角参数，才能保证零件在实际使用过程中的可靠性。
