带侧向抽芯结构的注塑模具三维设计

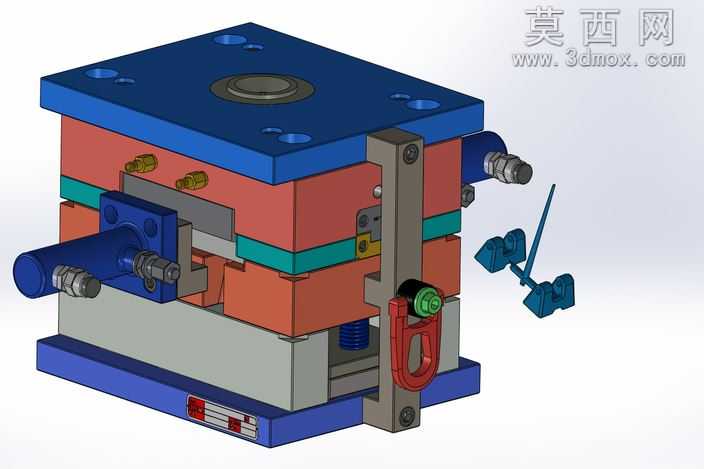

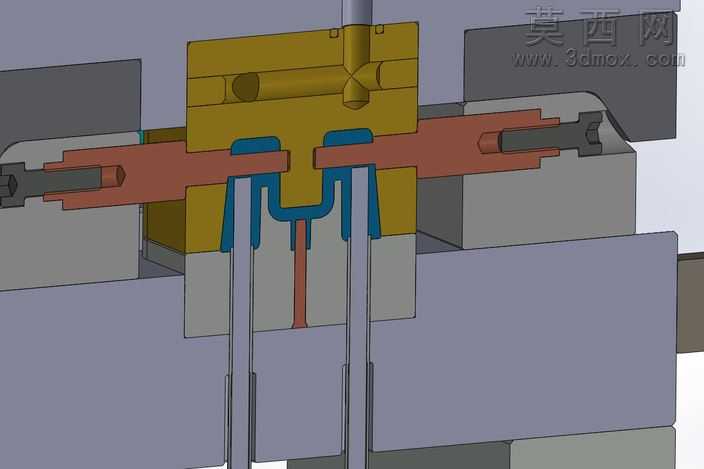

本作品为典型的带侧向抽芯机构的注塑模具三维设计，建模过程严格遵循注塑模具设计规范与实际生产加工逻辑，完整还原了模具从定模到动模的全层级装配结构。建模阶段采用自顶向下的设计思路，先完成模具整体分型面的构建与型腔型芯的拆分，再依次排布模架各层板结构、浇注系统、冷却回路、侧向抽芯组件、顶出机构与锁紧定位部件，所有零件间的装配约束完全匹配实际模具的装配关系，不存在干涉错位问题。渲染阶段针对不同模具零件赋予了贴合实际生产的材质属性：上下模座板、支承板等结构钢部件赋予磨砂蓝漆金属材质，型腔型芯镶块赋予淬硬模具钢的亮面金属质感，冷却水嘴、锁紧吊环、行程开关等标准件分别赋予对应金属与工程塑料材质，侧抽滑块、斜导柱等运动部件通过色彩区分明确结构边界，让整体模型的结构辨识度大幅提升。结构设计上，该模具采用两板模基础模架结构，针对产品侧面的倒扣特征设计了液压驱动的侧向抽芯机构，抽芯滑块与锁紧楔的配合面做了精准的斜度贴合设计，避免注塑过程中受射压产生位移；冷却系统采用多层环绕式水路设计，在型腔、型芯以及侧抽滑块内部均布置了冷却回路，搭配标准水嘴接口，可保证注塑过程中模温均匀分布，减少产品成型翘曲缺陷；定模侧设置了标准浇口套定位结构，适配注塑机射嘴定位尺寸，动模侧布置了复位杆、顶针板以及行程检测组件，可配合注塑机完成自动顶出复位动作，模具外侧加装的红色吊环结构满足模具吊装转运的使用需求，锁模扣组件可在模具开模过程中保证分型面开合顺序符合设计要求。整个模型的结构细节完整覆盖了注塑模具设计的核心要点，各零件的尺寸比例、配合公差均参考行业通用设计标准，可作为注塑模具结构学习、同类产品模具设计参考的具象化三维资料，清晰展现了带侧抽结构注塑模具从整体布局到细节零件的完整设计逻辑。
