电脑散热涡轮风扇结构三维设计作品

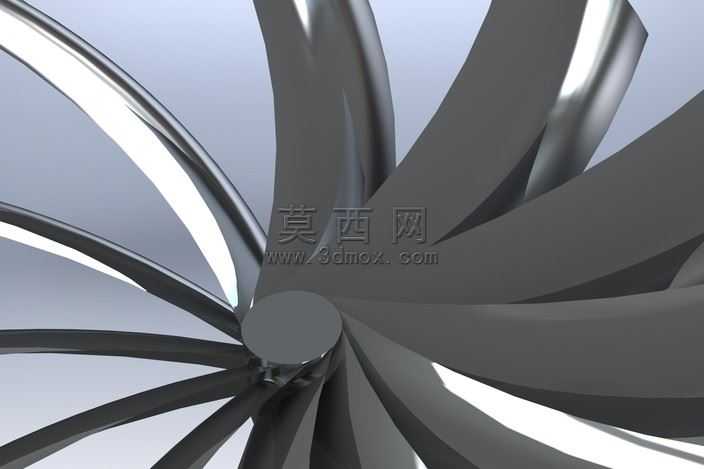

本作品为电脑散热用涡轮风扇的三维建模设计，整体采用离心式扇叶结构布局，在三维建模过程中，首先对扇叶的气动外形进行参数化构建，每一片扇叶都采用曲面扫掠的方式生成，精准控制叶片的安装角度、曲率变化以及叶根到叶尖的厚度渐变，保证扇叶在高速旋转时能够产生稳定的风压与风量，适配电脑机箱内部狭小空间的散热需求。建模阶段对扇叶与中心轮毂的衔接位置做了平滑过渡处理，避免结构应力集中，同时优化了轮毂的中心轴孔结构，预留出与电机转轴配合的安装位，保证装配精度。材质渲染方面，扇叶部分采用哑光硬质工程塑料材质，模拟ABS+PC合金的质感，表面添加细微的磨砂纹理，还原真实注塑零件的表面状态，金属质感的轮毂部分做了高光金属材质处理，模拟镀锌钢材的反光效果，通过环境光遮蔽与反射参数的调整，让整体模型的光影层次更加真实，清晰展现出扇叶之间的空间错落关系。结构设计上，采用多叶片密集排布的方案，相比普通轴流风扇更适合在高阻抗的散热环境下工作，叶片的曲面弧度经过反复调整，在建模过程中通过曲面曲率分析工具反复校验，保证每一片扇叶的曲面顺滑无褶皱，避免旋转过程中产生紊流与额外风噪。整体模型的装配关系清晰，扇叶与轮毂为一体化结构设计，减少装配工序的同时提升结构强度，中心轴孔的定位基准与扇叶的旋转中心完全重合，保证动平衡性能，避免高速旋转时产生抖动。渲染阶段采用工作室柔光环境，多角度展现扇叶的曲面形态与结构细节，通过不同角度的光影投射，凸显叶片的弧度变化与整体的流线型设计，让观看者能够清晰理解该涡轮风扇的结构特点与设计逻辑，整个建模过程严格遵循机械零件的设计规范，所有曲面与实体结构都具备可生产性，能够直接导出工程图用于后续的模具开发与零件生产。
