斜撑式带座铰接安装支座结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894638
  • 斜撑式带座铰接安装支座结构设计
  • 斜撑式带座铰接安装支座结构设计
  • 斜撑式带座铰接安装支座结构设计

  这类带斜撑的铰接支座结构,在中小型机电设备的机架连接、传动部件铰接限位场景中十分常见,核心作用是为带转动需求的轴类部件提供稳定的安装基准,同时通过一体化的斜向加强筋结构抵消部件运行过程中产生的径向弯矩与侧向载荷,避免安装位置出现应力集中导致的结构变形。从实际应用场景来看,这类支座常被用在小型自动化生产线的摆臂铰接位、低压配电设备内的操作机构支撑位、小型输送线的挡料臂安装位,也可作为教学实训场景中CAD建模、结构力学分析的典型练习载体,帮助初学者理解筋板补强、安装基准匹配的设计逻辑。

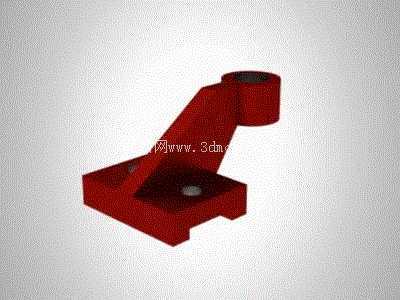

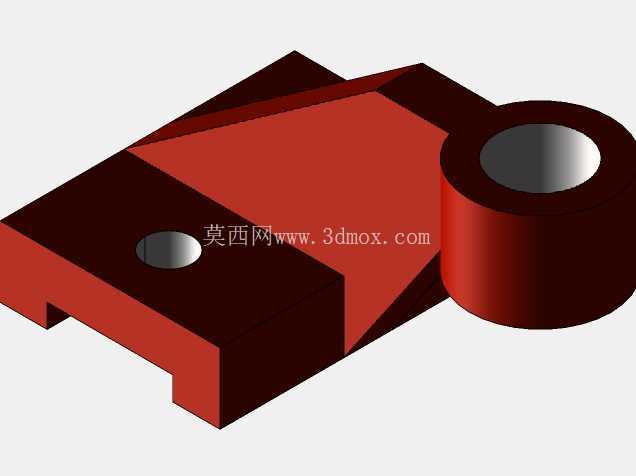

  从结构功能特性上拆解,该零件分为三个核心功能区域:底部的安装底座、中部的斜向支撑筋、顶部的铰接套筒。底部底座采用带凸台的矩形板式结构,底座上预留两个沉头安装孔,安装时可将内六角螺栓穿过沉孔固定在设备机架的安装平面上,沉孔设计可保证螺栓头完全沉入底座平面内,不会突出底座表面干涉其他部件的安装,底座底部边缘设置的定位凸台,可与机架上预先加工的定位槽配合,安装时快速完成位置找正,减少装配调试的时间成本。中部的斜向筋板连接底部底座与顶部套筒,筋板采用变厚度设计,靠近套筒与底座连接的位置厚度更大,向筋板中部逐渐收窄,这种设计既可以在应力集中的连接位置提供足够的结构强度,又能尽可能减少零件的整体重量,降低材料消耗。顶部的铰接套筒为空心圆柱结构,内孔可与铰接销轴配合,为转动部件提供回转支撑,套筒的端面可作为轴向定位的基准面,与销轴上的轴肩、挡圈配合限制铰接部件的轴向窜动,保证转动过程的同轴度。

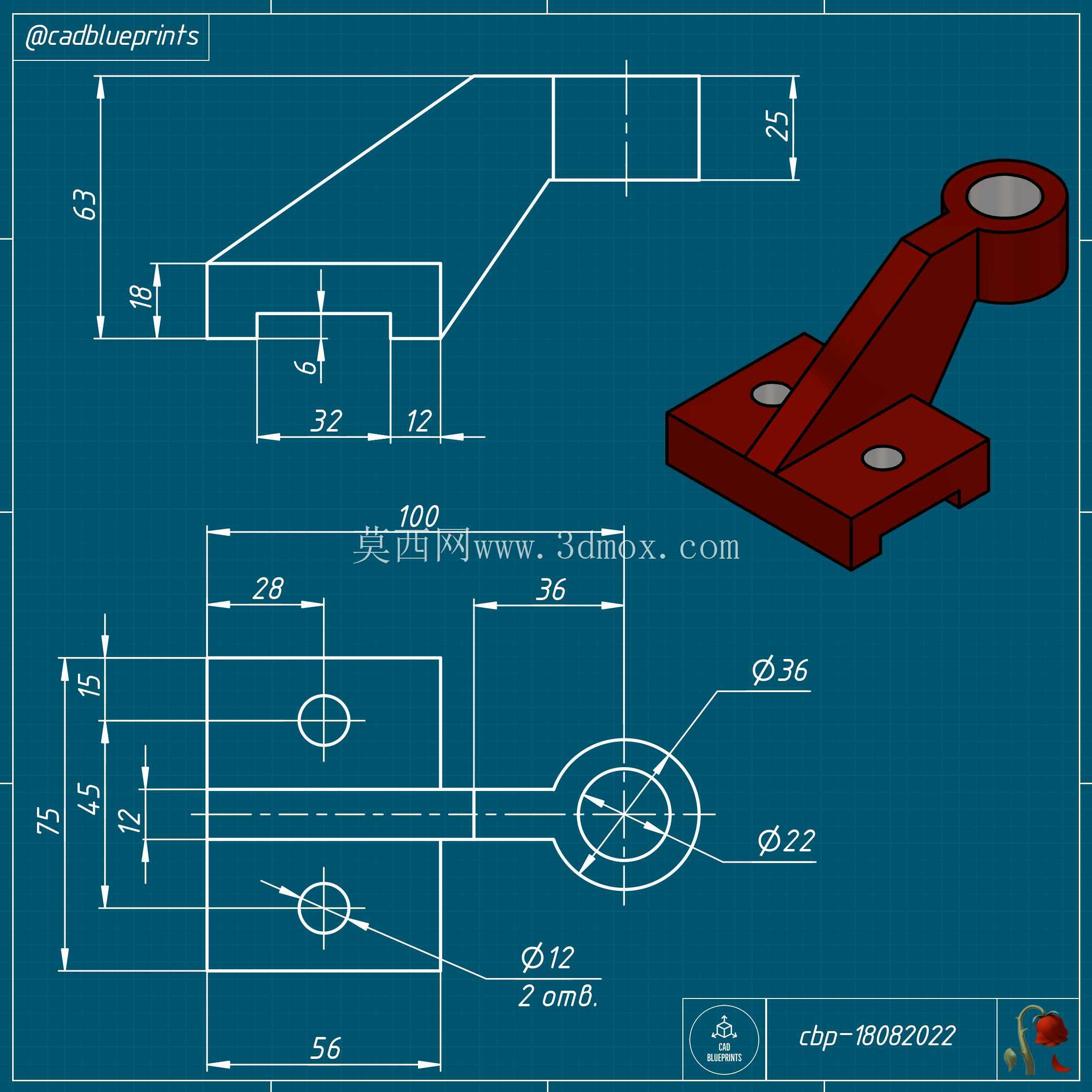

  在设计思路层面,这类支座的建模需要优先匹配安装边界的约束条件:首先要确认设备机架上的安装孔位间距,以此确定底座上两个安装孔的中心距,底座的整体轮廓尺寸要比安装孔的分布范围大出单边至少5mm的余量,保证螺栓拧紧时底座有足够的承压面积,不会出现压溃变形。其次要根据铰接部件的载荷大小确定顶部套筒的内孔直径与壁厚,常规轻载场景下套筒壁厚不小于内孔直径的五分之一,若承受冲击载荷则需要适当增加壁厚,同时在套筒与筋板的连接位置添加圆角过渡,避免直角连接处的应力集中,圆角半径通常取壁厚的0.3-0.5倍即可。斜撑筋板的倾斜角度需要结合顶部套筒的中心高度确定,要保证筋板的受力方向尽可能沿着筋板的轴向,让筋板主要承受压应力而非弯曲应力,最大化发挥材料的力学性能,筋板的两侧要与底座、套筒的侧壁完全融合,避免出现连接缝隙导致的强度不足。

  从安装边界的尺寸约束来看,这类支座的底座平面度需要控制在0.05mm以内,保证安装后与机架表面完全贴合,不会出现安装翘曲;顶部套筒的内孔轴线与底座安装平面的平行度需要控制在0.03mm/100mm范围内,避免铰接销轴安装后出现卡滞、转动不畅的问题;两个安装孔的位置度公差要控制在0.1mm以内,保证与机架上的预制孔位顺利对齐,不需要现场扩孔调整。零件的加工工艺适配性也在设计考量范围内,若采用铸造工艺生产,需要在所有垂直于分型面的表面添加不小于1°的拔模斜度,所有棱边添加适当的铸造圆角;若采用机加工方式生产,则要注意刀具的可达性,避免出现无法加工的内死角,沉孔的深度要匹配对应螺栓的头部高度,保证螺栓安装后不会突出平面。

  在实际选型使用时,需要根据铰接部位的实际载荷大小核算该支座的承载能力,重点校核筋板与底座、套筒连接位置的复合应力,以及底座安装螺栓的剪切强度,若载荷超出该结构的承载范围,可通过增加筋板厚度、加大套筒外径、增加安装孔数量的方式提升结构强度,也可根据实际安装空间调整底座的轮廓尺寸、套筒的中心高度,适配不同设备的安装空间约束。这类一体化支座相比分体式拼接的支撑结构,省去了多个零件拼接装配的工序,装配精度更容易保证,整体结构刚度也更优,在轻载铰接场景下的应用性价比十分突出。
