适配M16与M5六角螺栓的不锈钢精密连接组件

　　在工业装配、自动化产线搭建、精密设备运维的现场，不同规格螺栓的适配连接一直是结构设计里容易被忽略却直接影响装配效率的细节，这套适配M16与M5六角头螺栓的精密组件，就是针对跨规格螺栓紧固、多工位连接需求开发的专用结构件。从实际使用场景来看，这类组件常应用在食品加工设备的机架拼接、制药生产线的工位模块固定、户外不锈钢防护设施的节点连接，以及精密检测设备的可调支架锁紧环节，这些场景普遍要求连接件具备稳定的抗锈蚀能力、精准的安装对位精度，同时能兼容两种常用规格的六角头螺栓，减少现场装配时的零件种类储备。

　　从功能特性上看，组件主体采用AISI304不锈钢材质加工，本身具备优秀的抗腐蚀能力，在潮湿、弱酸碱的常规工业环境下不会出现锈死、表层剥落的问题，长期使用也能保持螺栓孔位的尺寸精度，避免因锈蚀导致的螺栓拆卸困难。结构上集成了凸台定位、剪切受力面、旋转锁紧配合位，其中针对M16螺栓的沉孔做了精准的深度控制，能保证M16六角头螺栓完全沉入沉孔内，螺栓头部不会突出组件表面，避免安装后突出部分剐蹭周边管线或者操作人员；针对M5螺栓的孔位则设置在侧部圆柱结构上，孔位周边做了圆角过渡，避免应力集中导致的孔位开裂，同时孔位的公差控制在H7级别，能保证M5螺栓穿入后无明显旷量，锁紧后组件不会出现相对窜动。

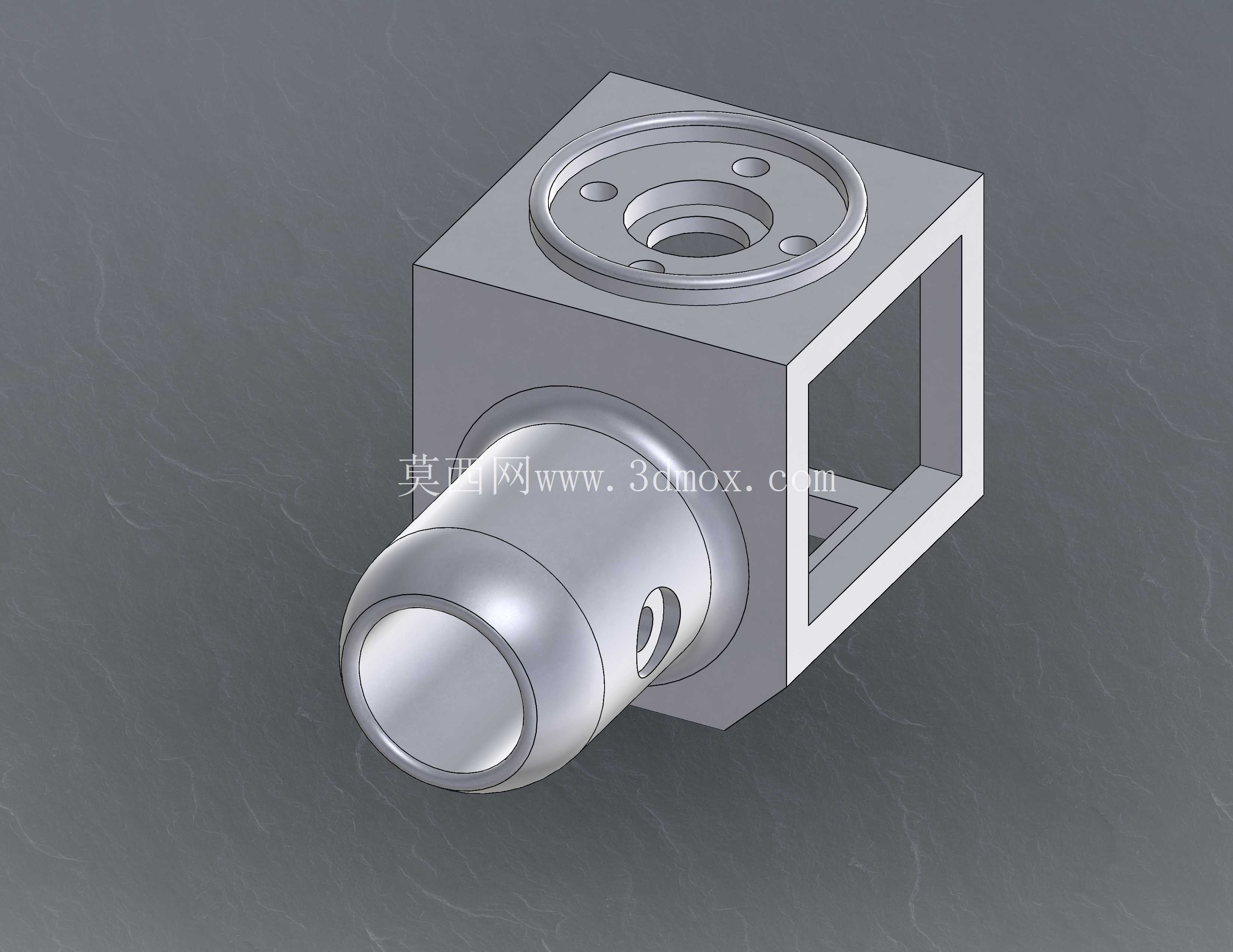

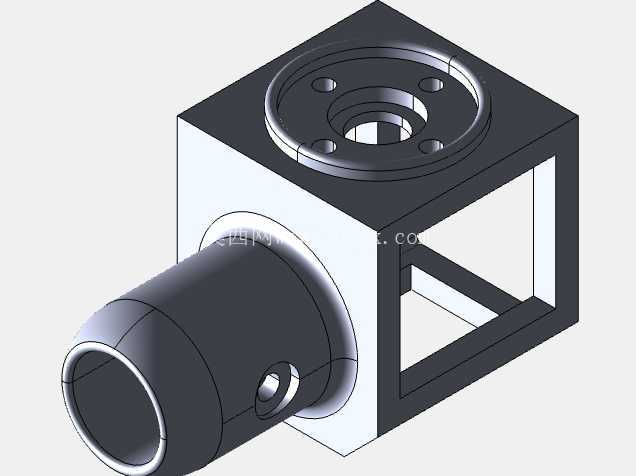

　　设计思路上，整个零件采用一体化加工的思路，没有采用焊接拼接结构，避免了焊接变形带来的尺寸误差，也消除了焊缝处易锈蚀、强度不足的隐患。主体的方块结构提供了稳定的安装基准面，三个方向的镂空设计一方面减轻了零件自身重量，另一方面也为安装时的对位观察、内部走线预留了空间，侧部伸出的圆柱结构则作为旋转配合的轴段，能和配套的套筒类零件实现转动配合，满足需要角度调整的安装需求。建模过程中对所有锐边都做了R0.5到R2不等的圆角处理，既消除了加工后的锐边毛刺风险，也优化了零件的应力分布，在承受交变载荷的时候不会出现应力集中导致的断裂。

　　从安装边界尺寸来看，主体方块的基准面平面度控制在0.02mm以内，能和安装基面完全贴合，不会出现安装倾斜的问题；M16沉孔的中心到方块各安装面的距离公差控制在±0.05mm，能保证多组件并排安装时的孔位同轴度；侧部圆柱段的外径公差为h6，和配套孔位配合时的间隙控制在合理范围，既能灵活转动又不会出现晃动；M5螺栓孔的中心到圆柱段端面的距离经过反复校核，保证螺栓锁紧后能完全卡入配套零件的定位槽内，不会出现锁不紧或者锁死无法转动的问题。实际装配时，只需要先将组件通过M16螺栓固定在基准安装面上，调整好侧部圆柱段的朝向角度后，再穿入M5六角头螺栓锁紧定位，就能完成整个组件的安装，整个过程不需要额外的定制工装，使用常规内六角扳手就能完成操作，能大幅缩短现场装配的时间。

　　在结构强度校核层面，针对组件的受力薄弱位置——也就是圆柱段和方块主体的连接位置，做了加厚的过渡圆角处理，按照常规工业场景下10kN的径向载荷做仿真校核，最大应力远低于304不锈钢的屈服强度，能满足长期静载荷以及小幅交变载荷的使用需求。组件表面没有做额外的涂层处理，保留了不锈钢本身的哑光金属质感，既不会因为涂层脱落污染生产环境，也方便日常巡检时观察零件表面是否出现裂纹、变形等损伤。对于结构设计从业者来说，这类一体化的跨规格螺栓适配组件设计，也提供了一种集成化连接结构的设计思路，就是将多个连接功能集成在单个零件上，减少装配时的零件数量，降低装配复杂度，同时通过合理的公差分配和结构优化，保证零件的强度和安装精度，这类设计思路在小型模块化设备的结构设计中具备很高的参考价值。
