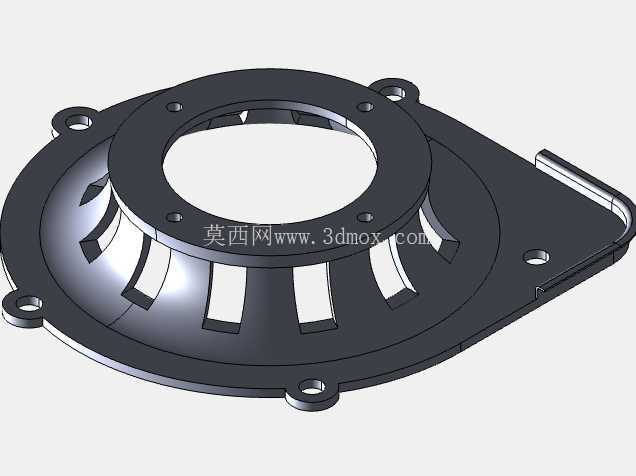

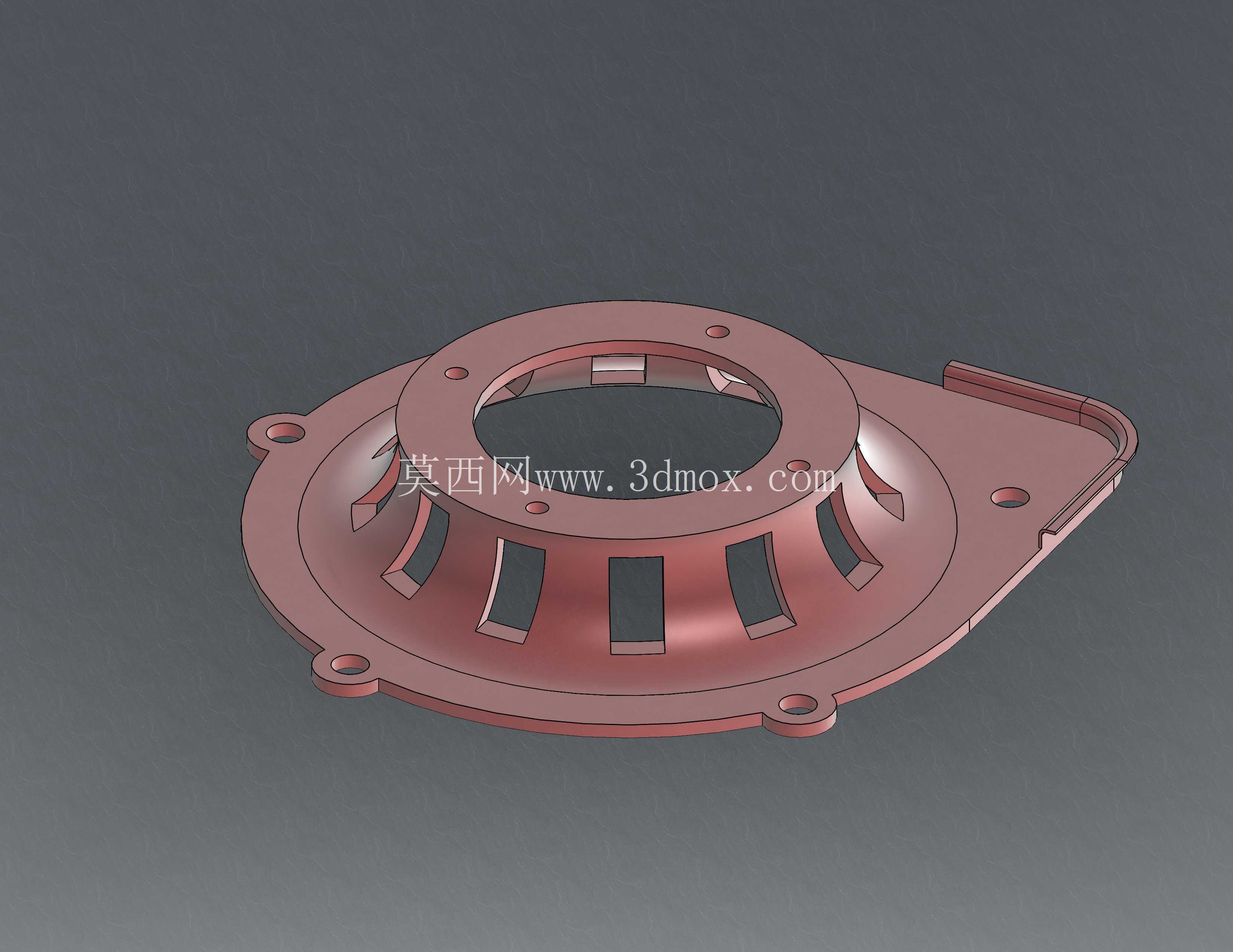

带圆形镂空扫描结构的合金钢法兰端盖

　　在中小型电源变压器的结构配套体系里，这类带圆形图案与扫描成型结构的合金钢端盖，是承担壳体防护、绕组定位、安装对接多重功能的核心结构件，并非通用型的平面法兰配件。从实际装配场景来看，它主要适配功率段在500W至3kW区间的开放式或半灌封电源变压器，安装在变压器绕组与外部设备壳体的衔接位置，一侧贴合变压器的硅钢片叠装端面，另一侧对接设备的安装仓壁，既需要承担绕组端部的轴向限位，避免变压器在设备运输、运行振动过程中出现绕组移位、绝缘层磨损的问题，也要通过自身的镂空结构形成散热风道，带走绕组工作时产生的积热，同时还要预留接地、引线穿出的结构空间，是兼顾结构强度、散热效率、安装适配性的复合型零部件。

　　从设计思路的落地逻辑来看，这个部件没有采用常规的等厚板材冲压方案，而是选用合金钢作为基材，通过多特征组合的成型方式来平衡性能与加工成本。中心的大尺寸圆孔是为了避让变压器的中心穿装螺杆或者输出轴类结构，孔周的环形凸台是经过凸台拉伸特征成型的加强结构，这个凸台的厚度比端盖本体厚2mm左右，能够在不增加整体板材厚度的前提下，提升中心安装位的结构刚性，避免锁紧安装螺栓时出现端盖翘曲、贴合面缝隙超标的问题。端盖盘面均匀分布的长条形镂空槽，是结合圆形图案的排布逻辑设计的，每一处槽位的角度、宽度都经过散热仿真校核，既保证轴向通风的有效过流面积，让变压器绕组表面的热空气能够顺着镂空槽向外流通，又不会因为开孔过多破坏盘面的结构强度，避免端盖在承受15N·m的安装锁紧力矩时出现开裂变形。

　　盘面边缘分布的多个带孔安装凸耳，是扫描特征成型的典型结构，每个凸耳的位置度公差控制在0.1mm以内，凸耳上的安装孔直径比配套的M4安装螺栓大0.2mm，预留了足够的装配调整余量，能够适配变压器端面上不同位置的安装螺柱，降低装配时的对位难度。其中一侧延伸出的异形凸边，是专门预留的接地端子安装位与引线避让位，凸边上的小凸台可以用来压接接地导线，避免接地端子直接贴合盘面造成的绝缘距离不足问题，凸边的弧形轮廓是顺着端盖整体的圆形轮廓扫描生成的，没有突兀的直角结构，既能够减少安装时与设备仓壁的干涉，也能避免尖锐边角划伤操作人员或者变压器的引线绝缘层。

　　从安装边界的尺寸控制来看，这个端盖的最大外轮廓直径控制在160mm以内，整体成型后的高度不超过18mm，安装后凸出于变压器端面的尺寸控制在12mm以内，能够适配大部分工业控制设备、小型电源模块的内部安装仓尺寸，不会因为端盖的突出尺寸过大挤占其他元器件的安装空间。盘面的所有镂空槽边缘都做了0.5mm的圆角处理，避免加工过程中产生的毛刺在装配时划伤绕组的绝缘漆层，同时也能减少应力集中，提升部件的抗疲劳性能，在设备长期运行产生持续振动的工况下，不会因为应力集中出现槽边开裂的问题。

　　在实际选型适配的时候，需要注意这个端盖的安装孔位分布是对应特定尺寸的变压器硅钢片叠组的，中心孔的直径要和变压器中心定位柱的尺寸匹配，安装凸耳的贴合面平面度公差控制在0.05mm以内，保证安装后和变压器端面、设备仓壁的贴合紧密，不会出现缝隙导致的振动异响。另外合金钢材质的表面做了氧化防锈处理，能够在常规工业环境的温湿度条件下长期使用，不会因为锈蚀导致安装孔锈死、结构强度下降，适配的工作环境温度范围在-20℃至120℃之间，能够覆盖大部分工业场景下电源变压器的工作温度区间，不需要额外做表面防护处理就可以直接装配使用。
