创意弯折造型多股绞合钢丝绳三维设计

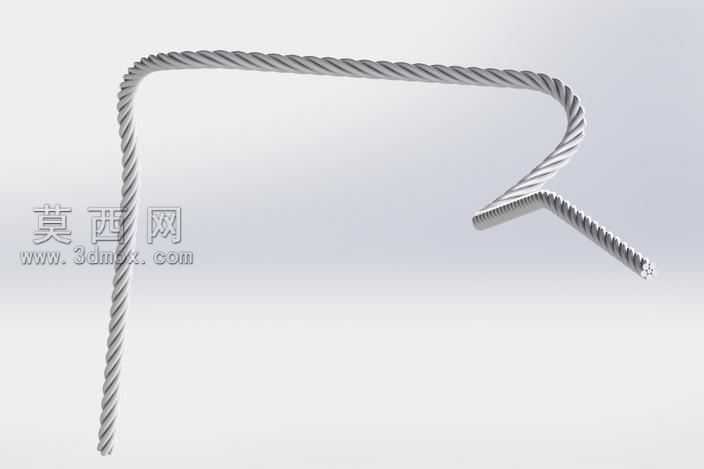

本作品为多股绞合钢丝绳的创意弯折造型三维设计，建模过程未使用柔性体模拟插件，全程通过基础特征命令完成结构搭建，兼顾造型表现力与建模逻辑的严谨性。建模初期首先梳理钢丝绳的绞合结构逻辑，单股钢丝采用螺旋扫描特征生成，按照真实钢丝绳的捻距参数设定螺旋线导程与旋转角度，将多根钢丝沿中心股圆周方向阵列排布，通过扭转约束实现股线之间的紧密贴合，还原多股钢丝绳表面连续的螺旋凹凸纹理，保证绳体截面的圆度与绞合结构的真实感。针对创意弯折的造型需求，建模时先绘制整体造型的三维引导路径，路径包含直角弯折段、弧形回勾段与末端斜向延伸段，各段之间采用相切过渡处理，避免出现尖锐拐点导致绳体变形失真。将预先构建完成的直段绞合绳特征沿引导路径进行扫掠，通过调整扫掠特征的扭转控制参数，保证绳体表面的绞合纹理在弯折过程中始终保持连续均匀，不会出现纹理拉伸错位、局部扭曲变形的问题，同时在弯折区域对绳体截面进行细微的应力变形模拟，让弯折处的绳体形态更贴近真实绳索弯折时的轻微压扁效果，提升模型的真实感。材质渲染阶段，为绳体赋予金属材质，调整材质的粗糙度参数模拟钢丝绳表面的哑光金属质感，添加细微的划痕与氧化杂色贴图还原工业钢丝绳的使用质感，在场景中布置三点光源，主光源从侧上方照射突出绳体表面螺旋纹理的凹凸层次，补光弱化阴影区域的死黑，环境光提升整体画面的通透度，渲染输出的效果图清晰展现绳体的绞合细节与弯折造型的流畅线条。整个设计在不依赖柔性仿真插件的前提下，通过严谨的特征构建逻辑实现了绳索类构件的复杂造型表达，既保证了模型结构的几何准确性，也通过创意弯折造型赋予普通五金构件趣味性的视觉效果，模型可用于五金构件展示、创意工业设计演示等场景，为同类绞合类线性构件的建模提供了可参考的实现思路，无需复杂的动力学模拟即可完成高完成度的绳索造型构建。
