嵌入式方形底座折叠系绳环三维设计

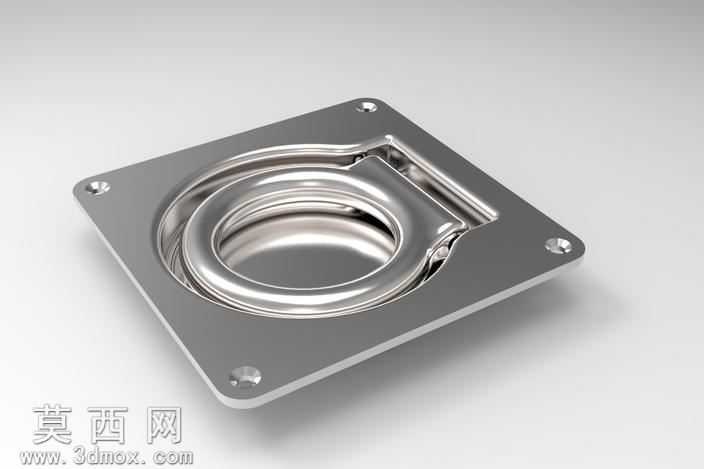

本次设计的嵌入式方形底座折叠系绳环，采用三维参数化建模方式完成全结构构建，建模过程中优先对安装底座进行基准定位，以方形安装板的中心为坐标原点，绘制四角安装沉孔的定位草图，严格匹配实际安装场景中的螺丝孔位尺寸，确保底座安装后可完全嵌入预设的安装槽内，实现安装面与装配平面齐平的效果。建模时对环体与底座的铰接结构做了重点处理，通过旋转轴特征完成铰接间隙的精准控制，既保证环体可顺畅翻折收纳，又避免间隙过大导致的晃动松旷问题，环体采用双层嵌套的环形结构设计，在不增加整体厚度的前提下提升了环体的承重能力，可适配不同粗细的系绳穿过使用。材质渲染阶段选用镜面不锈钢材质，对金属表面的反光度、粗糙度参数进行反复调试，还原抛光不锈钢的金属质感，同时对底座安装面做细微的磨砂质感区分，模拟实际五金件加工过程中不同面的工艺差异，渲染时采用柔光侧打光的方式，突出金属件的曲面弧度与棱角细节，清晰展现铰接位置的结构配合关系。设计过程中充分考虑该系绳环的实际使用场景，当环体处于收纳状态时可完全嵌入底座的环形凹槽内，不会突出安装平面造成磕碰剐蹭，使用时可直接将环体翻折拉起即可穿绳固定，整体结构无多余零散部件，一体性强，安装时仅需通过四角的沉头螺丝即可完成固定，装配流程简单便捷。结构设计上对底座与环体的连接位置做了圆角过渡处理，避免应力集中导致的部件断裂问题，所有边角位置均做了倒钝处理，消除尖锐边角带来的使用安全隐患，环体的曲面弧度经过反复调整，确保系绳受力时可均匀分散拉力，不会出现应力集中割伤绳索的问题，整体模型的尺寸参数完全参照通用五金件的行业标准设定，可直接用于生产开模的参考，也可用于相关设备装配场景的模拟演示。
