固定臂式检查制动工装结构设计

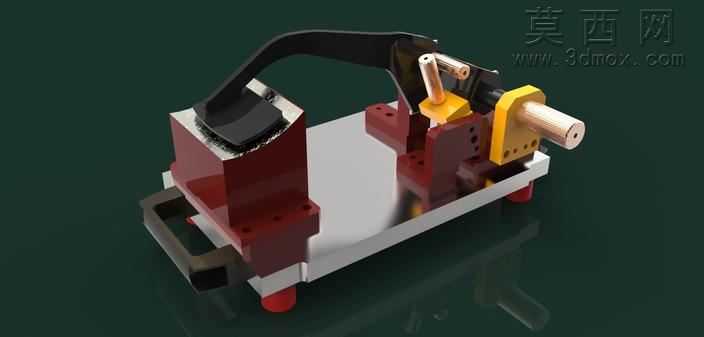

本作品为固定臂式检查制动工装的三维设计成果，建模阶段采用参数化特征建模思路完成全零件构建，首先对工装的基座承托结构进行基准定位，以带防滑脚垫的金属平板作为整套机构的安装基准，保证工装放置时的水平稳定性与防滑性能。主体固定臂部分采用分体式装配结构，将刚性支撑座与弧形操作手柄做一体化特征融合，支撑座部分通过阵列排布的安装孔位实现与基座的精准锁附，手柄表面做贴合人手握持弧度的曲面过渡处理，兼顾操作施力的便捷性与使用手感。制动执行模块采用多零件配合结构，包含黄色定位挡块、铜质导向轴、铰接式压合组件等部分，各配合面均做公差适配的建模处理，保证铰接结构转动顺畅无卡滞，导向轴与定位块之间的滑动配合间隙控制在合理装配范围内。材质渲染阶段针对不同零件的实际应用场景做差异化材质赋予：基座与固定臂支撑结构采用哑光金属漆材质，还原铸铁或钢材加工后的厚重金属质感；操作手柄表面赋予黑色磨砂橡胶材质，模拟防滑握把的真实触感；黄色定位块采用亮面工程塑料材质，起到视觉区分与操作提示的作用；铜质导向轴赋予抛光黄铜材质，突出金属加工件的精密质感；底部脚垫采用红色软质橡胶材质，还原防滑缓冲件的视觉特征。整套模型的结构设计围绕检查制动的功能需求展开，通过固定臂实现待检测部件的位置锁定，通过铰接式刹车结构实现制动动作的模拟与检测，各部件之间的装配关系清晰，无干涉错配问题，既可以作为工装设计的参考方案，也可用于制动结构原理的演示教学，模型完成渲染后通过多角度光影调整，突出各部件的结构轮廓与材质差异，完整呈现工装的整体形态与细节特征。
