双气缸立式压合工装结构三维设计

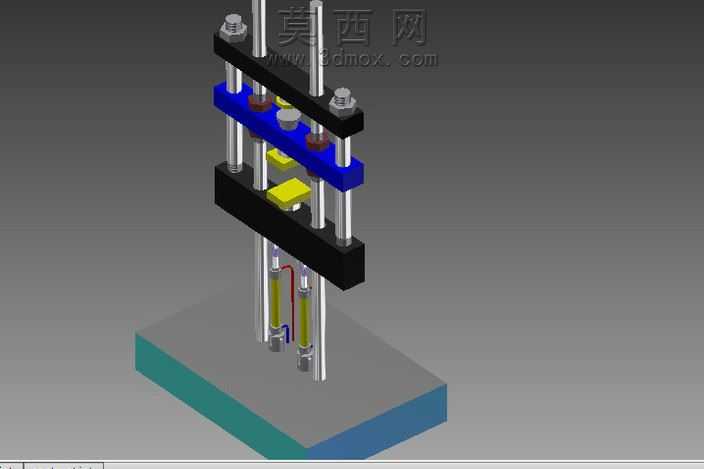

本作品为双气缸驱动的立式压合工装三维设计，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先从底部基座开始建模，基座采用带分层配色的方块结构，底部设置蓝绿色安装层模拟设备安装台面，上层灰色区域作为工装的承载基准面，保证整体工装的放置稳定性。立柱部分采用四根光滑镀铬导向轴设计，建模时严格控制轴的同轴度与平行度公差，导向轴上下两端通过黑色固定块进行锁紧定位，上端固定块采用螺栓锁紧结构，建模时还原了六角螺栓的螺纹细节与压紧垫片结构，保证导向轴的安装刚性。中部设置蓝色活动压合板，压合板与导向轴之间通过直线轴承配合，建模时还原了轴承的安装位与配合间隙，保证活动板上下运动的顺畅无卡滞；活动压合板下方设置黄色压头模块，根据压合工件的外形匹配压头接触面，保证压合时受力均匀。驱动部分采用双立式气缸对称布置在压合板下方，建模时还原了气缸的缸筒、活塞杆、进出气接口细节，双气缸同步驱动的设计可以保证压合过程中压合板受力平衡，避免偏载导致的压合精度问题。上层黑色固定压板与活动压合板之间设置缓冲与定位组件，包含紫色缓冲垫与银色定位销结构，用于压合行程的限位与工件的预定位。渲染阶段采用金属材质模拟镀铬导向轴与螺栓的金属光泽，蓝色工程塑料材质模拟活动压合板的绝缘工装板质感，黑色哑光材质模拟上下固定块的阳极氧化铝合金外观，黄色材质区分压头工作部件，灰色材质模拟基座的铸铁质感，通过不同材质的配色清晰区分工装的各个功能模块，方便结构辨识。整体设计思路围绕小型工件的精准压合工序展开，采用立式框架结构保证整体刚性，双气缸驱动提升压合力与压合稳定性，直线导向轴配合保证压合运动的直线精度，模块化的压头设计可以根据不同压合工件快速更换压头，适配多规格小工件的压合装配需求，整体结构紧凑，运动逻辑清晰，可直接用于压合类工装的设计参考与方案验证。
